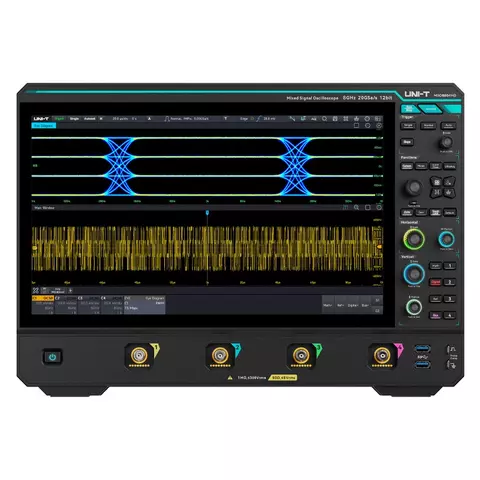

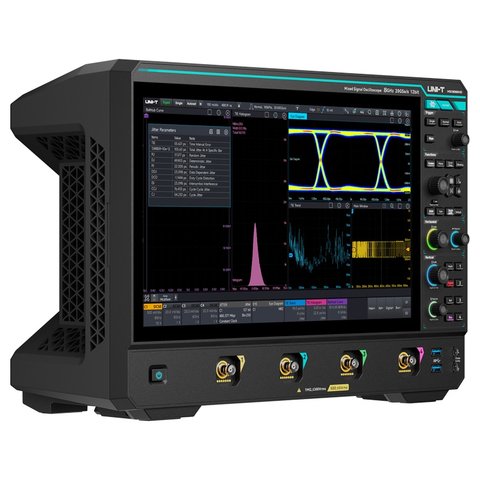

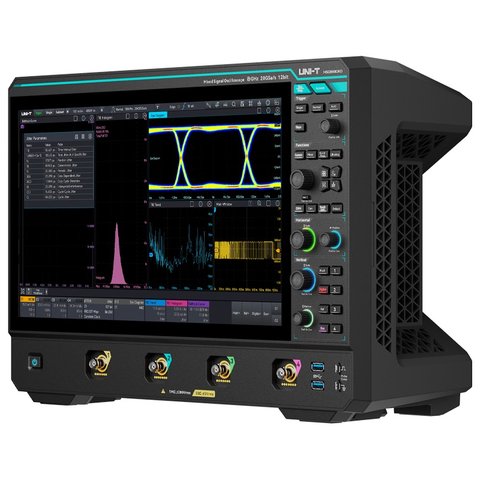

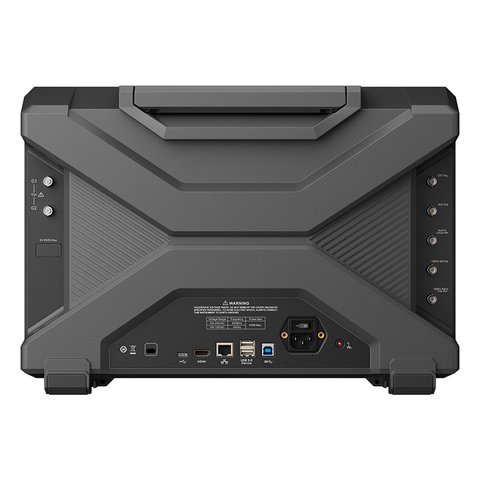

Цифровий осцилограф UNI-T MSO8804HD

UNI-T MSO8804HD – це лабораторний 4-канальний осцилограф змішаних сигналів зі смугою пропускання 8 ГГц, побудований на базі власної архітектури R12™ із 12-бітним АЦП UNI-T. Забезпечує частоту дискретизації до 20 Гвиб/с у режимі половини каналів, стандартну глибину пам’яті 500 МБ (з можливістю розширення до 2 ГБ) та розрахунковий час наростання ≤55 пс. 12-бітна роздільна здатність зберігається по всій смузі пропускання 8 ГГц без використання усереднення ERES або компромісу між роздільною здатністю та частотою дискретизації. Ефективна кількість бітів (ENOB) вхідного тракту залишається >7 біт на повній системній смузі пропускання. Стабільна швидкість захоплення становить ≥1 000 000 осцилограм/с, а сегментований режим Sequential Mode дає змогу зберігати до 520 000 кадрів апаратної історії сигналу в реальному часі.

Для високошвидкісної перевірки цифрових систем, аналізу цілісності сигналів та попередньої перевірки відповідності, де деталізація діаграм ока і точність вимірювання часу наростання є ключовими параметрами, MSO8804HD поєднує аналоговий вхідний тракт зі смугою пропускання 8 ГГц, 12-бітний АЦП та 15,6-дюймовий сенсорний дисплей Full HD із підтримкою багатовіконного режиму. Осцилограф призначений для роботи з такими сигналами, як опорні тактові сигнали PCIe Gen2, високошвидкісні лінії USB 2.0, сигнали синхронізації Ethernet 100/1000 Мбіт/с та сучасні високошвидкісні послідовні інтерфейси. Побудований на базі власної мікросхеми AFE ASIC та осцилографічної платформи сьомого покоління UNI-T.

Особливості

• Смуга пропускання 8 ГГц, 4 аналогові канали: 8 ГГц / 20 Гвиб/с у режимі половини каналів (лише C1 або C3, або обидва одночасно); 4 ГГц / 10 Гвиб/с у повноканальному режимі
• Власний 12-бітний АЦП R12™, до 16-бітного ERES: 4096 рівнів квантування по всій смузі пропускання, що забезпечує в 16 разів вищу роздільну здатність порівняно зі звичайними 8-бітними осцилографами
• ENOB >7 біт на повній смузі пропускання: ефективна кількість бітів перевищує 7 при опорі 50 Ом, 50 мВ/под та -3 дБFS, що забезпечує реальну візуалізацію переваг 12-бітної роздільної здатності
• 500 МБ стандартної / 2 ГБ опціональної пам’яті: глибока пам’ять для тривалого захоплення сигналів і сегментованого режиму Sequential Mode
• Швидкість захоплення ≥1 000 000 осцилограм/с, UltraAcq® до 300 000 осцилограм/с у стандартному режимі;
• ≥1 000 000 осцилограм/с із увімкненим Sequential Mode; до 520 000 кадрів апаратного запису в реальному часі
• Понад 21 декодер протоколів у чотирьох сферах: вбудовані системи, автомобільна електроніка, комп’ютерні та комунікаційні системи, аерокосмічна галузь; RS-232/UART/I²C/SPI/CAN/LIN входять до стандартної комплектації
• Опціональний аналіз джитеру та діаграма ока: пакет MSO8000HD-JITTER виконує декомпозицію випадкового/детермінованого джитеру та формує діаграми ока в реальному часі для перевірки високошвидкісних послідовних інтерфейсів
• Аналіз PAM-N: багаторівнева модуляція PAM-3 до PAM-7 для Ethernet 50G/100G/200G та оптичних комунікацій
• Пакети тестування відповідності USB 2.0 та Ethernet: MSO8000HD-CTSUSB20 і MSO8000HD-CTS100 автоматизують перевірку відповідності фізичного рівня з формуванням звітів "Pass/Fail"
• Вбудоване програмування MATLAB (опціонально): запуск власних скриптів MATLAB безпосередньо на приладі; потрібна дійсна ліцензія MathWorks MATLAB, яка не входить до комплекту
• Повна автоматизація SCPI: підтримка SCPI через LAN, USB Device та вбудований вебсервер
• 15,6-дюймовий сенсорний дисплей FHD із багатовіконним інтерфейсом: ємнісний мультитач із роздільною здатністю 1920×1080 та динамічною підтримкою багатовіконного режиму

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для UNI-T MSO8804HD (англ.).

Комплектація

• Цифровий осцилограф UNI-T MSO8804HD — 1 шт.
• Кабель USB 3.0 — 1 шт.
• Какабель BNC-BNC — 2 шт.
• Адаптери SMA BNC-SMA (50 Ом) — 2 шт.
• Кабелі SMA, 12 ГГц, 1 м — 2 шт.
• Захисна кришка для передньої панелі — 1 шт.
• Кабель живлення — 1 шт.
• Сертифікат калібрування — 1 шт.
