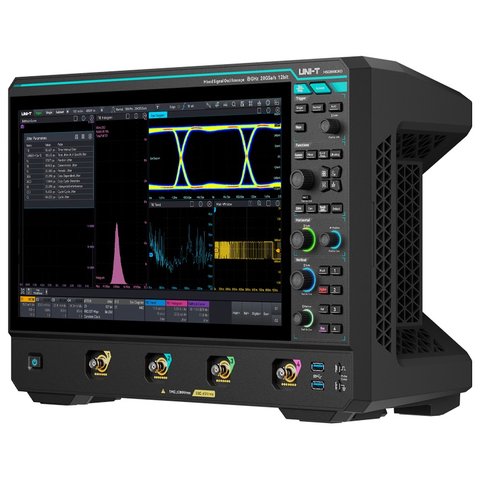

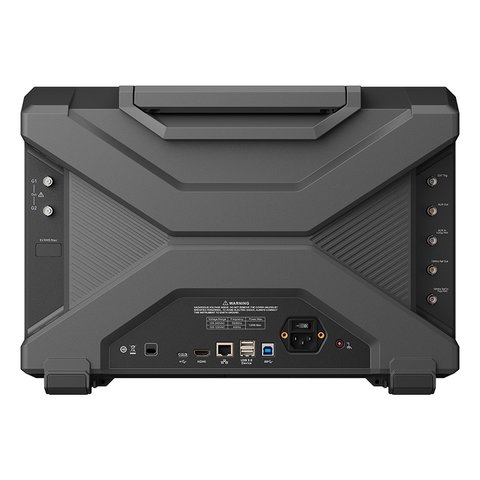

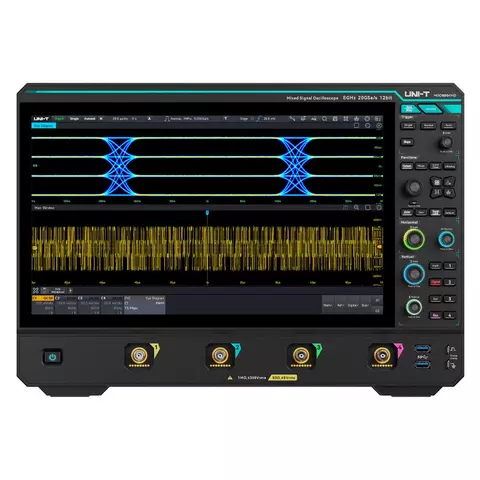

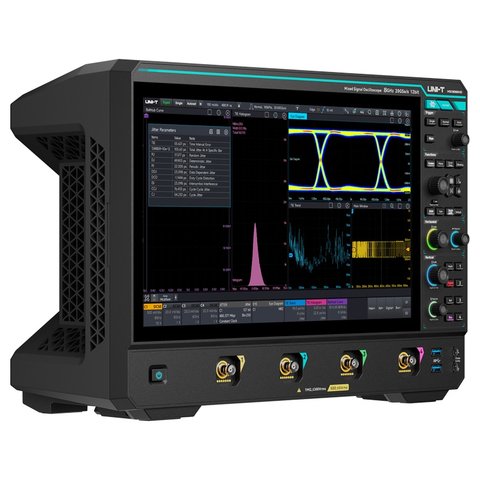

Цифровий осцилограф UNI-T MSO8604HD

UNI-T MSO8604HD – це цифровий осцилограф високої роздільної здатності, який забезпечує смугу пропускання 6 ГГц. Він має стандартну частоту дискретизації 20 Гвиб/с та 12-бітну вертикальну роздільну здатність. Оснащений чіпсетом аналогового інтерфейсу власної розробки UNI-T, цей осцилограф пропонує оптимізовану продуктивність і нижчий рівень власних шумів, що забезпечує значні переваги під час тестування високошвидкісних сигналів та сигналів із високим динамічним діапазоном.

Особливості

• Низький рівень шуму та покращений ENOB
  • Рівень шуму: 50 мВ/под, від 800 мкВ на повній смузі пропускання (тип.)
  • ENOB (ефективна кількість бітів): >7 біт (на повній системній смузі пропускання, 50 Ом, 50 мВ/под., -3 дБ повної шкали)
  • SFDR (динамічний діапазон, вільний від спотворень): ≥ 50 дБн (тип.)
  • Низький власний джиттер: ≤150 фс RMS
  • Високочастотний прецизійний BNC-роз'єм: >10 ГГц
• Аналіз джиттера та діаграма ока
  • Зображення аналізу джиттера: діаграма ока, тренд-чарт, гістограма, спектр TIE, ванноподібна крива (Bath Curve)
  • Вимірювання джиттера: TIE, джиттер між сусідніми циклограммами, джиттер періоду, PJ, TJ@BER, RJ, DJ, DDJ, DCD, IS
• Аналіз PAM-N. Підтримує аналіз сигналів від PAM-3 до PAM-16. Оснащений 12-бітним АЦП та забезпечує понад 7 біт ефективної кількості бітів (ENOB) на повній смузі пропускання, що дозволяє відновлювати тактову частоту з сигналів PAM-N з малими різницями амплітуд та виконувати вимірювання діаграми ока в реальному часі.
• Тестування на відповідність стандартам протоколів (Compliance Test). Повна підтримка тестування на відповідність для протоколів USB 2.0, 100BASE-TX, 1000BASE-T, 100BASE-T1, 1000BASE-T1 та MIPI D-PHY v1.2.
• Підтримка понад 21 протоколу
  • Вбудовані послідовні шини: RS-232/422/485/UART, I2C, SPI, SMBUS, SPMI, AudioBus (I2S, LJ, RJ, TDM)
  • Автомобільні послідовні шини: CAN, LIN, CAN-FD, SENT, FlexRay, I3C, PSI5
  • Комп'ютери та зв'язок: USB2.0, PCIe2.0, Ethernet, NRZ, Манчестерський код, 8b/10b
  • Аерокосмічні послідовні шини: MIL-STD-1553, ARINC 429
• Комплексна опція розширеного аналізу живлення, доступна в MSO8000HD, дозволяє швидко та з можливістю відтворення оцінювати ключові параметри живлення
  • Вхідний аналіз: якість електроенергії, гармонічний аналіз, пусковий струм
  • Аналіз комутації: комутаційні втрати, область безпечної роботи (SOA), швидкість наростання (Slew Rate), Rds(on), аналіз модуляції
  • Вихідний аналіз: аналіз пульсацій, енергоефективність, перехідна характеристика, час увімкнення/вимкнення (ON/OFF)
  • Аналіз контуру: нрафік Боде, коефіцієнт придушення перешкод джерела живлення (PSRR)
• Підтримка вбудованого програмування MATLAB. Результати обчислень виводяться безпосередньо у вікно осцилографа.
• Розширений дизайнер фільтрів
  • Фільтр Баттерворта
  • Фільтр Чебишова I типу
  • Фільтр Чебишова II типу
  • Еліптичний фільтр
  • Метод дискретизації
  • Метод Ремеза (Remez)
  • Віконна функція

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для UNI-T MSO8604HD (англ.).

Комплектація

• Цифровий осцилограф UNI-T MSO8604HD — 1 шт.
• Кабель USB 3.0 — 1 шт.
• Какабель BNC-BNC — 2 шт.
• Адаптери SMA BNC-SMA (50 Ом) — 2 шт.
• Кабелі SMA, 12 ГГц, 1 м — 2 шт.
• Захисна кришка для передньої панелі — 1 шт.
• Кабель живлення — 1 шт.
• Сертифікат калібрування — 1 шт.
