Безперебійний блок живлення Ґражда UPS-156

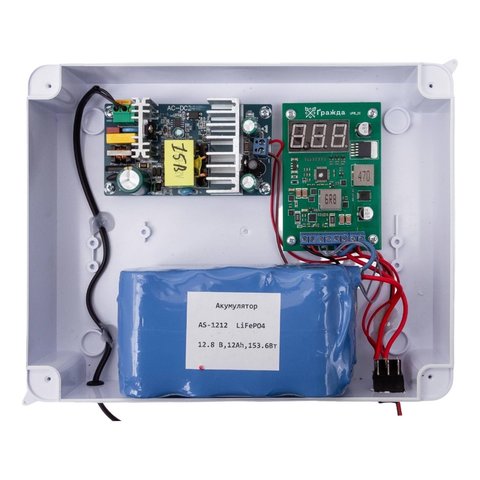

Безперебійний блок живлення ҐРАЖДА — це ББЖ для домофонних систем з вихідною напругою 15 В, призначений для стабільної та безперервної роботи обладнання під час відключень електроенергії або перепадів напруги в мережі. Пристрій автоматично перемикається на резервне живлення від вбудованого акумулятора, забезпечуючи безперервне функціонування домофона, електрозамка та допоміжного обладнання. Оснащений цифровим дисплеєм для контролю стану системи, функціями захисту акумулятора та системою контролю температури.

Особливості

• Автоматичне перемикання на резервне живлення при зникненні мережі
• Вихідна напруга 15 В для домофонних систем
• Вбудований акумулятор ємністю 156 Вт·год
• Цифровий дисплей для контролю стану роботи
• Захист від глибокого розряду акумулятора
• Система контролю температури та захист від перегріву
• Автоматичне відключення навантаження при критичних показниках
• Одночасне живлення системи та зарядка акумулятора
• Підтримка роботи домофонів та електрозамків
• Автоматичне відключення виходу при критично низькому заряді батареї
• Компактний корпус для зручного монтажу

Технічні характеристики

Індикація дисплея

Спосіб підключення

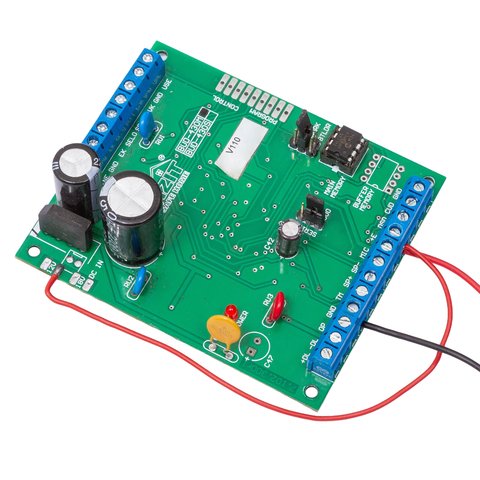

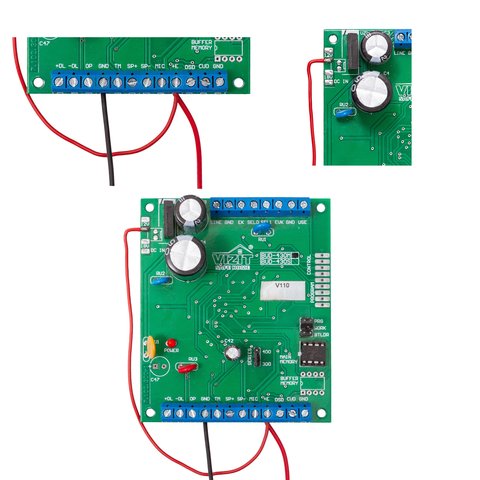

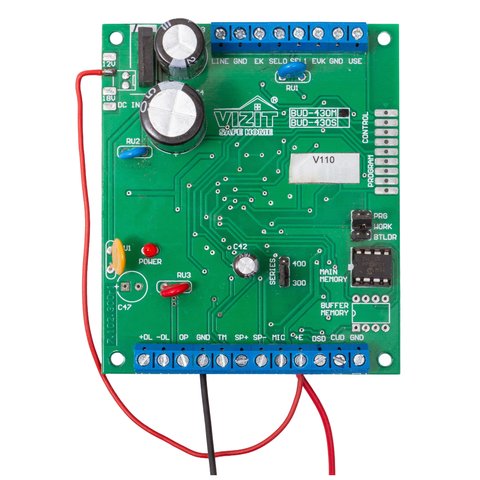

1. Повністю відключіть домофон від мережі 230 В
2. Відкрийте корпус домофона та отримайте доступ до плати

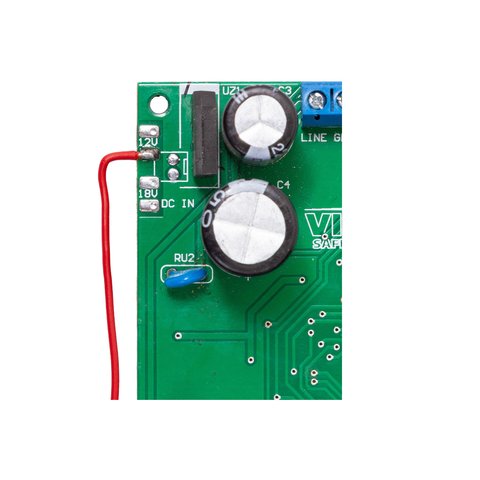

3. Відпаяйте лінії 12 В та 18 В вторинної обмотки трансформатора

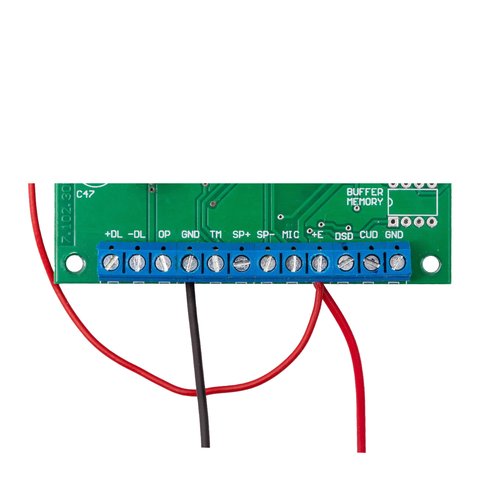

4. Підключіть виходи ББЖ:
   –15 В → GND
   +15 В → +E
5. Для роботи електрозамка встановіть перемичку між контактом +E та одним із контактів 12 В
6. Перевірте правильність підключення та зберіть корпус
7. Підключіть до мережі 230 В лише безперебійний блок живлення

Правила експлуатації

• Не перевищуйте навантаження понад 2,5 А
• Забезпечте вентиляцію навколо корпусу
• Уникайте потрапляння вологи та конденсату
• Виконуйте монтаж лише при відсутній напрузі
• Не розбирайте пристрій під час роботи

Комплектація

• Безперебійний блок живлення ҐРАЖДА — 1 шт.
• Інструкція користувача — 1 шт.
