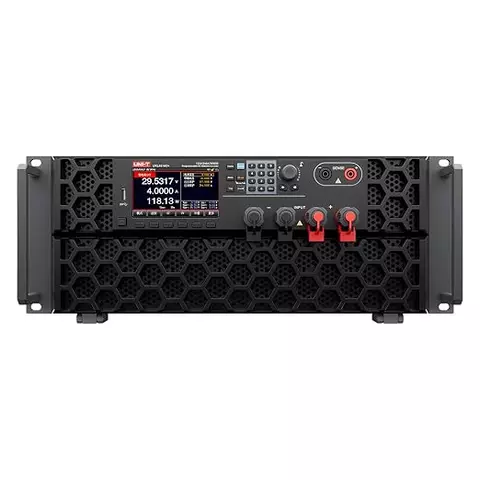

Навантаження електронне програмоване UNI-T UTL8516C+

Код: 931811
Навантаження електронне програмоване UNI-T UTL8516C+
Все про товар
Гарантія
194120.00 ₴

Все про товар

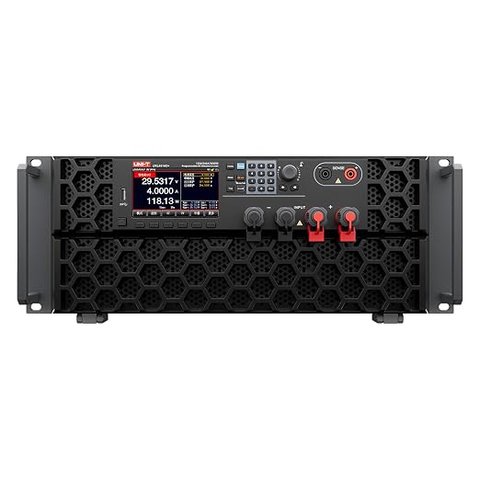

Навантаження електронне програмоване UNI T UTL8516C+
Гарантія: 24 місяців
DC-навантаження 3000 Вт: до 150 В / до 240 А, режими CC/CV/CR/CP, динамічний режим, вимірювання V/I/P, синхронна вибірка до 500 кГц, інтерфейс RS232
194120.00 ₴
194120.00 ₴

UNI-T UTL8516C+ – це інтелектуальне, економічне електронне програмоване навантаження постійного струму потужністю 3000 Вт, оснащене великим 4,3-дюймовим РК-дисплеєм. Синхронізація частоти дискретизації досягає 500 кГц, також в приладі використовується вбудоване адаптивне відображення форм напруги та струму і високопродуктивна цифрова обробка сигналів (DSP), що особливо зручно для дослідження перехідних процесів, а також для багатофункціонального інтелектуального моделювання й аналізу. Прилад підтримує швидкі та наочні програмовані автоматизовані режими тестування LIST, що дозволяють гнучко відтворювати реальні умови навантаження та задовольняють більшість потреб у розробці, налагодженні й тестуванні електронних пристроїв.

Особливості

  • 4,3-дюймовий РК-дисплей, всі результати тестування на одному екрані
  • Синхронізація частоти дискретизації 500 кГц, стабільна роздільна здатність
  • Динамічний режим (DYNA) з частотою навантаження до 50 кГц, пряме спостереження форми струму та напруги, вимірювання Vpp та Ipp
  • Реалістичне моделювання світлодіодів (LED)
  • Базові режими: CC, CV, CR та CP
  • Підтримка тесту OCP та тесту максимальної потужності
  • Підтримка вимірювання часу (TIME)
  • Підтримка тесту OVP
  • Підтримка інтелектуальної та програмованої автоматичної перевірки списку (LIST)

Застосування

  • Автоматизоване використання: джерела живлення, зарядні пристрої, драйвери, батареї
  • Застосування у послідовному з'єднанні: тестування захисту струму, програмований стабілізатор струму, амперметр 5½ розряду, вимірювання форми хвилі струму
  • Інші сфери застосування: емуляція світлодіодного навантаження, емуляція акумуляторної батареї, інтелектуальне та програмне керування

Технічні характеристики

Модель UTL8516B+ UTL8516C+
Дисплей РК, 4,3-дюймовий
Номінальні параметри (0~40℃) Вхідна напруга 0~500 В 0~150 В
Вхідний струм 0~24 А 0~240 А 0~24 А 0~240 А
Вхідна потужність 3000 Вт 3000 Вт
Мінімальна робоча напруга 2,8 В при 240 А 1,4 В при 240 А
Режим CV (постійна напруга) Діапазон 0~50 В 0~500 В 0~15 В 0~150 В
Роздільність 0,5 мВ 5 мВ 0,2 мВ 2 мВ
Точність ±(0,03% + 0,03% від повного діапазону) ±(0,03% + 0,03% від повного діапазону)
Режим CC (постійний струм) Діапазон 0~24 А 0~240 А 0~24 А 0~240 А
Роздільність 1 мА 10 мА 1 мА 10 мА
Точність ± (0,05% + 0,05% від повного діапазону) ± (0,05% + 0,05% від повного діапазону)
Режим CR (постійний опір) Діапазон 0,05 Ом ~ 25 кОм 0,05 Ом ~ 25 кОм
Роздільність 16 біт 16 біт
Точність (0,1+0,08R)% (0,1+0,08R)%
Режим CP (постійна потужність) Діапазон 3000 Вт 3000 Вт
Роздільність 16 біт 16 біт
Точність ± (0,1% + 0,1% від повного діапазону) ± (0,1% + 0,1% від повного діапазону)
Динамічний режим T1 і T2 10 мкс ~ 50 с 10 мкс ~ 50 с
Точність 1 мкс±20 ppm 1 мкс±20 ppm
Швидкість наростання/спаду 4,8 А/мс~24 А/мкс 4,8 А/мс~24 А/мкс
Мінімальний час наростання 2 мкс 2 мкс
Вимірювання напруги (CC/CP) Діапазон 0~50 В 0~500 В 0~15 В 0~150 В
Роздільність 0,01 мВ 1 мВ 0,01 мВ 1 мВ
Точність ±(0,03% + 0,03% від повного діапазону) ±(0,03% + 0,03% від повного діапазону)
Вимірювання напруги (CV/CR) Діапазон 0~500 В 0~150 В
Роздільність 1 мВ 1 мВ
Точність ±(0,03% + 0,03% від повного діапазону) ±(0,03% + 0,03% від повного діапазону)
Вимірювання струму Діапазон 0~24 А 0~240 А 0~24 А 0~240 А
Роздільність 1 мА 10 мА 1 мА 10 мА
Точність ±(0,05% + 0,05% від повного діапазону) ±(0,05% + 0,05% від повного діапазону)
Вимірювання потужності Діапазон 3000 Вт 3000 Вт
Роздільність 10 мВт 10 мВт
Точність ± (0,1% + 0,1% від повної шкали) ± (0,1% + 0,1% від повної шкали)
Захист від перевищення потужності ≥3300 Вт ≥3300 Вт
Захист від перевантаження струмом ≥26,4 А ≥264 А ≥26,4 А ≥264 А
Захист від перенапруги ≥550 В ≥165 В
Захист від перегріву ≥85 ℃ ≥85 ℃
Коротке замикання Струм (CC) ≤26,4 А ≤264 А ≤26,4 А ≤264 А
Напруга (CV) 0 В 0 В 0 В 0 В
Опір (CR) <50 мОм <50 мОм
Зображення пульсацій √
Запис форми сигналу √
Режими тестування CC, CV, CR, CP, динамічний, OVP, TIME, OCP, CR-LED, батарея, автоматичний список, коротке замикання, вплив навантаження, комбінований, LIST
Опір вхідного терміналу 1 МОм 300 кОм
Запобіжник 2A (110 В)/1A (220 В) 2A (110 В)/1A (220 В)
Інтерфейс зв'язку RS232
Протокол SCPI
ПЗ для збору даних √
Живлення 110 В / 220 В
Частота 50/60 Гц
Габарити 426 мм × 178,2 мм × 487,9 мм
Вага 30,6 кг

Посібник користувача

PDF   Завантажити посібник користувача для UNI-T UTL8516C+ (англ.).

Комплектація

  • Навантаження електронне програмоване UNI-T UTL8516C+ — 1 шт.
  • Кабель живлення — 1 шт.
  • Кабель RS232 — 1 шт.
  • Запасний запобіжник — 2 шт.
  • Сертифікат калібрування — 1 шт.
