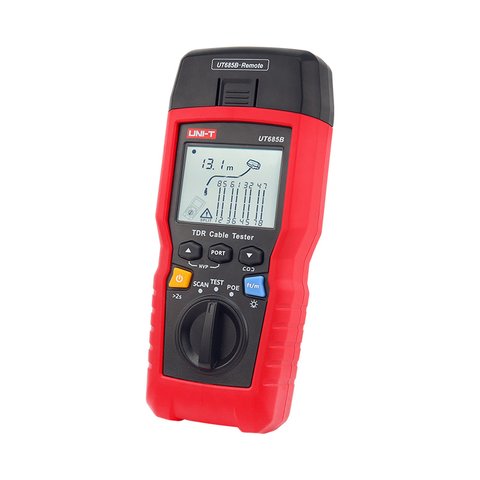

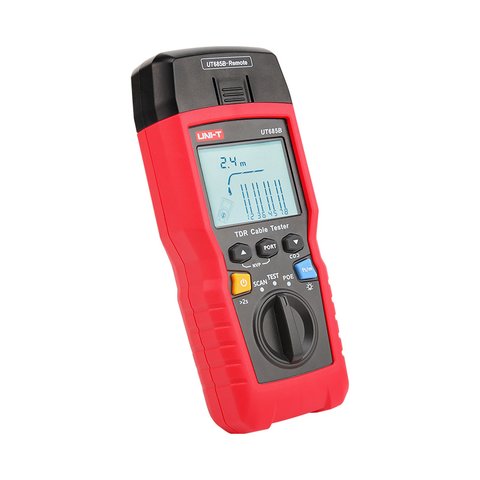

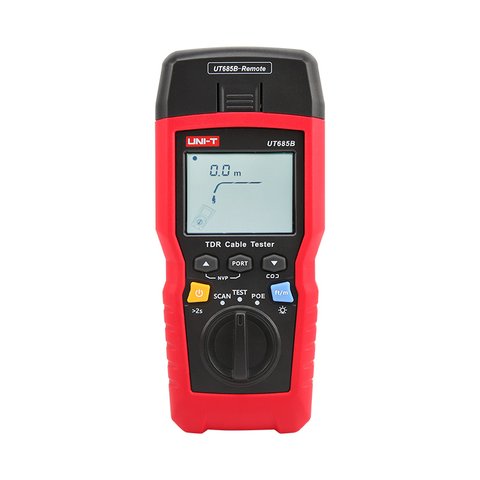

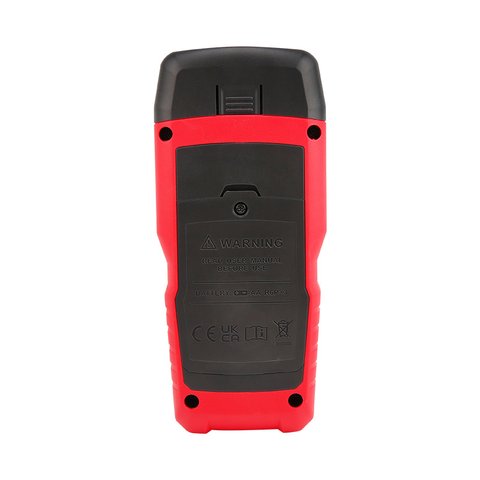

Тестер кабелю UNI-T UT685B KIT
Тестер UNI-T UT685B KIT використовується для тестування різних типів кабелів (витої пари, коаксіальних кабелів і мережевих POE-кабелів). З його допомогою ви можете локалізувати кабель, визначити його довжину і послідовність ліній, а також перевірити, чи відповідає він стандартам POE. Крім того, тестер оснащений коаксіальним, RJ11 і RJ45 портами, що дає змогу проводити тестування практично будь-яких низьковольтних кабелів без використання незручних перехідників.
Тестер кабелю UNI-T UT685B KIT підходить для вимірювання опору заземлення в різних галузях, як-от телекомунікації, електроенергетика, метеорологія, комп'ютерні зали, нафтові родовища, лінії розподілу електроенергії, лінії електропередач, газові станції, заводські мережі заземлення та блискавковідводи.
Особливості
- 2,8-дюймовий РК-дисплей з підсвічуванням.
- Графічний інтерфейс користувача.
- Перевірка довжини кабелю.
- Тестує кабелі типу RJ11, RJ45 і коаксіальний кабель.
- Визначення стандартів POE.
- Цифровий пошук.
- Діапазон пошуку кабелів: 500 м.
- Роздільна здатність: 0,33 м.
- Захист на вході 70 В DC.
- Технологія TDR: тестування без сліпих зон.
Технічні характеристики
| Типи кабелів, що тестуються | Вита пара: 1. UTP (неекранований кабель) 2. FTP (кабель, екранований алюмінієвою фольгою) 3. SSTP (мережевий кабель з подвійним екраном) |
| Коаксіальний кабель: 50 Ом, 75 Ом, 93 Ом | |
| Перевірка довжини кабелю | Дальність: 500 м |
| Роздільна здатність: 0,33 м | |
| Точність: ± 4% або 0,6 м | |
| Визначення POE | Потужність POE |
| Стандарт POE: 802.3AF | |
| Стандарт POE: 802.3AT | |
| Тестування Ethernet-порту | √ |
| Локалізація кабелю | √ |
| Блимання порту | √ |
| Захист на вході | 70 В постійного струму |
| Дисплей | 2,8-дюймовий РК |
| Автоматичне вимкнення живлення | приблизно через 10 хвилин |
| Живлення | 3 лужні батареї АА 1,5 В |
| Габарити | 180 мм ×84 мм × 37,8 мм |
Відео
Посібник користувача
Завантажити посібник користувача для UNI-T UT685B KIT (англ.).
Комплектація
- Тестер кабелю UNI-T UT685B KIT — 1 шт.
- Ресивер UT683R — 1 шт.
- Лужна батарея АА 1,5 В — 3 шт.
- Адаптерний кабель RJ45 — 1 шт.
- Адаптерний кабель RJ11 — 1 шт.
- Адаптерний кабель RJ11 (до затискача типу "крокодил") — 1 шт.
- Штекер, F-конектор до F-конектора — 1 шт.
- Кабель для заряджання мікро-USB — 1 шт.
- Посібник користувача — 1 шт.
- Сумка для перенесення — 1 шт.
Вимірювання довжини кабеля тестера кабелю:
- Є
Тестирование витої пари тестера кабелю:
- Є
Тестування коаксіального кабеля тестера кабелю:
- Є
Функція трасошукача тестера кабелю:
- Є
