Цифровий осцилограф SIGLENT SDS5106X HD
Все про товар

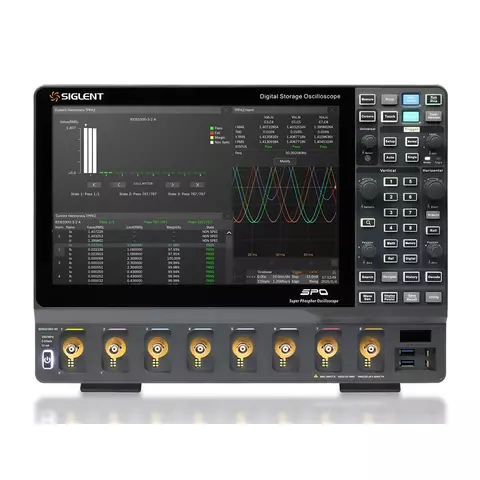

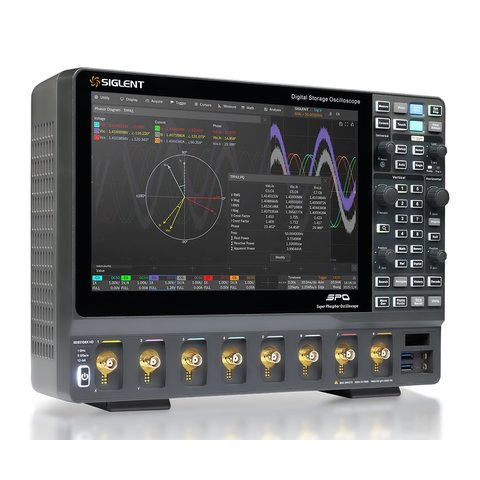

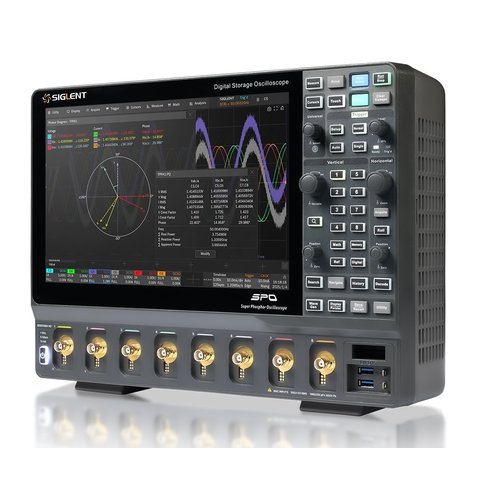

SIGLENT SDS5106X HD – це інноваційний 12-бітний 6-канальний цифровий осцилограф високої роздільної здатності. Завдяки смузі пропускання до 1 ГГц, частоті дискретизації 5 Гвиб/с та великій глибині пам'яті 500 МБ, він забезпечує виняткову точність та видимість сигналів. Його ємнісний сенсорний екран з роздільною здатністю 1280×800 пікселів, підтримка багатооконного режиму та інтуїтивно зрозумілий інтерфейс користувача спрощують виконання складних вимірювань.
Інтегровані функції, як-от декодування послідовних шин, аналіз живлення, трифазні вимірювання, побудова діаграм Боде та тестування за маскою, роблять цей осцилограф не лише універсальним, а й потужним інструментом для виявлення характеристик сигналів, які стандартні прилади можуть пропустити. Продумана передня панель і широкий вибір роз'ємів (USB, HDMI, LAN, а також можливість керування через вебсервер) роблять SDS5106X HD сучасним і зручним помічником для будь-якого інженера.
Осцилограф SDS5106X HD створений для професійних інженерів, дослідницьких лабораторій, технічних університетів і команд з контролю якості, яким потрібен високоточний аналіз сигналів. Завдяки глибокій пам'яті, високому динамічному діапазону та розширеним інструментам, він ідеально підходить для силової електроніки, розробки вбудованих систем, промислової автоматизації та тестування на відповідність стандартам.
Особливості
- Аналіз послідовності ввімкнення живлення: дозволяє ефективно контролювати послідовність ввімкнення до 8 ліній живлення за один цикл збору даних, запобігаючи збоям і заощаджуючи час під час налагодження складних електронних систем.
- 6 аналогових каналів, 12-бітна роздільна здатність: забезпечує до 16 разів більшу вертикальну роздільну здатність порівняно з традиційними 8-бітними приладами, ідеально для захоплення дрібних деталей сигналу та малопотужних коливань
- Смуга пропускання 1 ГГц та частота дискретизації 5 ГВиб/с: гарантують точне відтворення форми сигналу навіть для високошвидкісних сигналів та різких перехідних процесів
- Глибина пам'яті 500 МБ: дозволяє захоплювати довготривалі сигнали без зниження частоти дискретизації
- Градація інтенсивності за 256 рівнями та тригер за зонами: забезпечують інтуїтивну візуалізацію сигналів і гнучкий запуск за складними подіями
- Ємнісний сенсорний екран (1280×800): пропонує сучасний, зручний інтерфейс з підтримкою перетягування, зведення/розведення пальців, масштабування та керування жестами
- Багатооконне компонування екрана: перегляд до 9 сигналів одночасно, ідеально для відлагодження на системному рівні та порівнянь
- Розширені інструменти вимірювання: зокрема аналіз живлення, побудова діаграм Боде, трифазне тестування, гістограма, цифровий вольтметр (DVM), частотомір та тест подвійного імпульсу
- Декодування та запуск за послідовними шинами: підтримує широкий спектр протоколів, як-от I2C, SPI, UART, CAN, LIN, FlexRay тощо
- Вебінтерфейс та віддалене керування: вбудована підтримка LAN, USB, HDMI та WebServer дозволяє легко керувати приладом, виконувати моніторинг і передавати дані
- Можливість оновлення за допомогою додаткових ліцензій ПЗ: додавання таких функцій, як аналіз живлення або декодування автомобільних протоколів за потреби
Технічні характеристики
| Модель / кількість каналів | 1 ГГц | 500 МГц | 350 МГц |
|---|---|---|---|
| 8 | SDS5108X HD | SDS5058X HD | SDS5038X HD |
| 6 | SDS5106X HD | SDS5056X HD | SDS5036X HD |
| 4 | SDS5104X HD | SDS5054X HD | SDS5034X HD |
| Модель | SDS5108X HD SDS5106X HD SDS5104X HD |
SDS5058X HD SDS5056X HD SDS5054X HD |
SDS5038X HD SDS5036X HD SDS5034X HD |
|---|---|---|---|
| Аналогові канали | 8/6/4 + EXT | ||
| Смуга пропускання | 1 ГГц | 500 МГц | 350 МГц |
| Частота дискретизації (макс.) | 5 ГВиб/с (режим 1/4 або 1/2 каналу) 2,5 ГВиб/с (режим повного каналу) |
||
| Вертикальна роздільна здатність | 12-біт до 16 біт у режимі HiRes |
||
| Глибина пам'яті (макс.) | 2,5 ГБ/канал (режим 1/4 каналу) 1 ГБ/канал (режим 1/2 каналу) 500 МБ/канал (режим повного каналу) |
||
| Швидкість захоплення осцилограм (макс.) | нормальний режим: до 160 000 осц/с; режим послідовності: до 650 000 осц/с | ||
| Тип запуску | за фронтом, за спаданням, за шириною імпульсу, за вікном, за вузьким імпульсом (runt), за інтервалом, за відсутністю імпульсу (dropout), за шаблоном, відео, умовний (qualified), за N-м фронтом, за часом налаштування/утримання, за затримкою, за послідовною шиною | ||
| Запуск і декодування послідовних шин | стандартно: I2C, SPI, UART, CAN, LIN опціонально: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (тільки декодування), ARINC429 |
||
| Вимірювання | понад 60 параметрів; підтримуються статистика, гістограма, тренд та трекінг | ||
| Математичні функції | 8 графіків, FFT 8 Mpts, +, -, x, ÷, ∫dt, d/dt, √, інверсія, заперечення, абсолютне значення, знак, ex, 10x, ln, lg, інтерполяція, MaxHold, MinHold, ERES, усереднення, фільтр; підтримується редактор формул | ||
| Аналіз даних | пошук, навігація, історія, тестування за маскою, цифровий вольтметр, частотомір, гістограма осцилограми, діаграма Боде, аналіз живлення, тест подвійного імпульсу | ||
| Генератор сигналів (опціонально) | модуль генератора з USB-ізоляцією SAG1021I, частота до 50 МГц, частота дискретизації 125 MВиб/с, пам'ять форм сигналів 16 кБ | ||
| Щуп (стандартно) | 500 МГц, комплект містить 1 щуп для кожного каналу | ||
| Дисплей | 12.1" TFT-РК ємнісний сенсорний (1280×800) | ||
| Цифровий канал | 16 каналів; максимальна частота дискретизації до 1,25 ГВиб/с; довжина запису до 250 МБ | ||

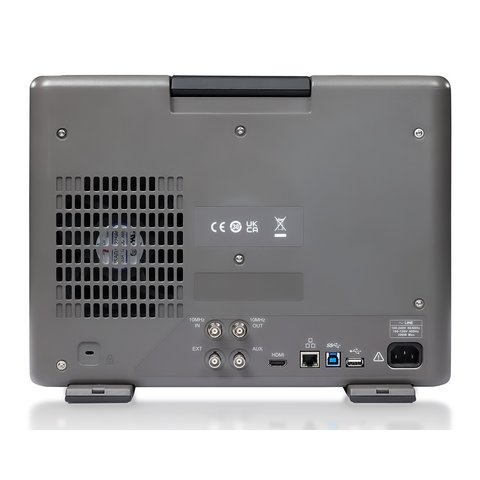

| Інтерфейси вводу/виводу | вводу/виводу: 2× USB 3.0 Host, USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN (VXI-11+SCPI, Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer) дисплей: HDMI інші: External Trigger In, Aux Out (TRIG OUT, PASS/FAIL), 10 MHz In, 10 MHz Out |
||
| Вхідна напруга та частота | 100 ～ 240 Вrms 50/60 Гц | ||
| Споживана потужність | максимум 200 Вт, типово 123 Вт, 4 Вт у режимі очікування | ||
| Розміри | 379 мм × 288 мм × 159 мм | ||
| Вага | нетто 5,5 кг, брутто 7,1 кг |
||
Посібник користувача
Завантажити посібник користувача для SIGLENT SDS5106X HD (англ.).
Технічний паспорт
Завантажити технічний паспорт SIGLENT SDS5106X HD (англ.).
Комплектація
- Цифровий осцилограф SIGLENT SDS5106X HD — 1 шт.
- Кабель USB — 1 шт.
- Короткий посібник користувача — 1 шт.
- Пасивний щуп (500 МГц) — 6 шт.
- Сертифікат калібрування — 1 шт.
- Кабель живлення — 1 шт.
- Миша — 1 шт.
Смуга пропускання цифрові осцилографи:
- 1 ГГц
Тип цифрові осцилографи:
- Настільний
Частота дискретизації цифрові осцилографи:
- 5 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 500 МБ
Діагональ екрану цифрові осцилографи:
- 12,1" TFT-дисплей
Кількість каналів цифрові осцилографи:
- Шестиканальний
