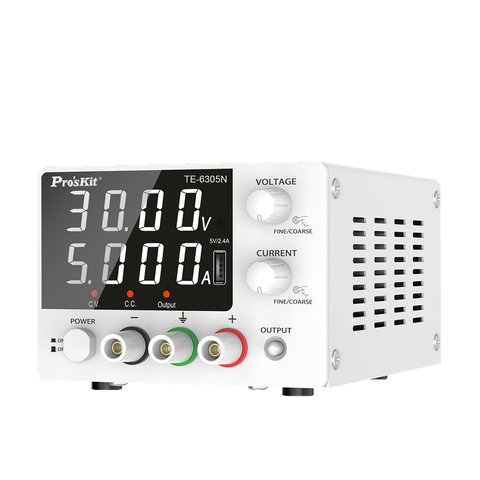

Лабораторний блок живлення Pro'sKit TE-6305NB
Все про товар
- Львів
Pro'sKit TE-6305NB – це регульований лабораторний блок живлення постійного струму. Прилад призначений для лабораторій, сервісних майстерень, навчальних аудиторій і робочих місць з налагодження електроніки, де потрібне стабільне джерело живлення з точним налаштуванням параметрів.
Модель поєднує діапазон 0-30 В / 05 А, потужність до 150 Вт, мікроконтролерне керування та вбудований USB-вихід 5 В / 2,4 А, тому підходить для тестування схем, живлення модулів і заряджання сумісних мобільних пристроїв у межах одного робочого місця.
Особливості
- Безперервне регулювання вихідної напруги та струму дає змогу точно підлаштовувати джерело живлення під різні електронні вузли, прототипи та стенди
- Дворівневе налаштування з грубими та тонкими кроками спрощує швидке встановлення потрібних значень: 1 В і 10 мВ для напруги, 100 мА і 1 мА для струму
- Мікроконтролерне керування з якісним енкодером забезпечує зручну роботу та стабільне відтворення налаштувань під час лабораторних випробувань і ремонту електроніки
- Вбудований USB-вихід 5 В / 2,4 А дозволяє додатково живити або заряджати смартфони, планшети та інші сумісні пристрої без окремого адаптера
- Захист від короткого замикання, перегріву та перевантаження підвищує безпеку експлуатації та зменшує ризики для підключеного обладнання
- LED-дисплей з індикаторами CV, CC та OUTPUT допомагає швидко контролювати режим роботи лабораторного блока живлення
Застосування
- Живлення електронних схем, макетів і тестових стендів у лабораторних умовах
- Налагодження мікроконтролерів, датчиків, модулів і вузлів під час розробки електроніки
- Сервісне обслуговування та ремонт електронного обладнання з контрольованою подачею напруги та струму
- Навчальні демонстрації та практичні заняття з електроніки в освітніх закладах
- Заряджання сумісних USB-пристроїв через вбудований вихід 5 В / 2,4 А
Технічні характеристики
| Вхідна напруга | 104–253 В AC, 50/60 Гц |
| Вихідна напруга | 0–30 В DC |
| Вихідний струм | 0–5 А DC |
| Похибка відображення напруги/струму | ±0,5% + 5 цифр |
| Нестабільність при зміні вхідної напруги | CV (режим стабілізації напруги): 0,05% + 3 мВ CC (режим стабілізації струму): 0,2% + 3 мА |
| Нестабільність при зміні навантаження | при струмі ≤ 3 А: CV: 0,01% + 3 мВ, CC: 0,2% + 5 мА при струмі > 3 А: CV: 0,05% + 5 мВ, CC: 0,5% + 10 мА |
| Максимальна потужність | 150 Вт |
| USB-вихід | 5 В / 2,4 А |
| Пульсації та шуми | ≤10 мВrms (CV), ≤30 мАrms (CC) |
| Захист | від короткого замикання, перегріву та перевантаження |
| Запобіжник | 250 В 3,15 А, Φ5,0 × 20 мм |
| Дисплей | дві групи по 4 цифри, білий LED; індикатори CV, CC, OUTPUT |
| Габарити | 170 мм × 120 мм × 85 мм |
| Вага | близько 800 г |
| Робоча температура | 0…+40 °C, відносна вологість < 90% |
| Температура зберігання | −10…+40 °C, відносна вологість < 90% |
Посібник користувача
Завантажити посібник користувача для Pro'sKit TE-6305NB (англ.).
Комплектація
- Лабораторний блок живлення Pro'sKit TE-6305NB — 1 шт.
- Кабель живлення — 1 шт.
- Затискачі-"крокодили" — 1 компл.
- Посібник користувача — 1 шт.
Кількість каналів лабораторного блоку живлення:
- Одноканальний
Макс. напруга лабораторного блоку живлення:
- До 30 В
Макс. струм лабораторного блоку живлення:
- До 5 А
Максимальна потужність лабораторного блоку живлення:
- 150 Вт
