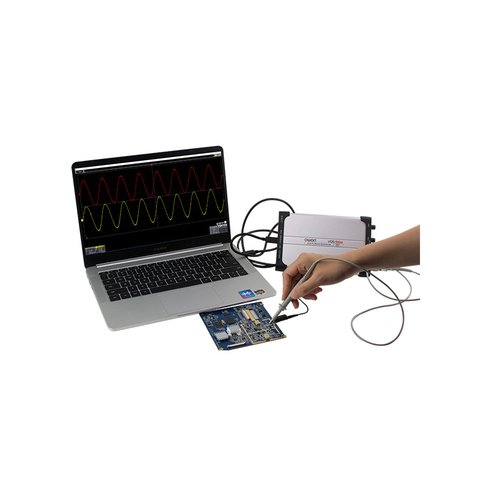

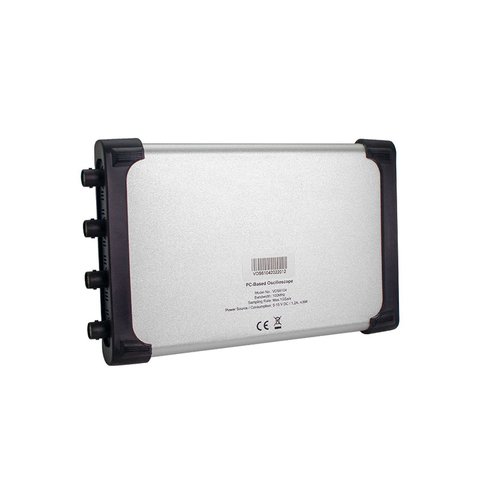

Цифровий USB-осцилограф OWON VDS6104
Код: 901483
Відео
Відео
Відео
Відео
Код: 901483 2.5 кг Гарантія: 12 місяців
Чотириканальний USB-осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с і об'ємом пам'яті 10 МБ. ПЗ для Windows XP / Vista / 7 / 8.
Додати до обраних
Порівняти
Порівняти
Гуртом дешевше
Опис
Відео
Гарантія
Опис
OWON VDS6104 – це цифровий чотириканальний USB-осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с та об'ємом пам'яті 10 МБ. Пристрій сумісний з Windows 10, Windows 8, Windows 7, Windows XP, VISTA. Має стандартні інтерфейси USB, LAN, Wi-Fi (опційно).
Особливості
- Чотири канали.
- Ультратонкий корпус (висота лише 18 мм).
- Смуга пропускання 100 МГц, частота дискретизації у реальному часі 1 Гвиб/с.
- Вертикальна роздільна здатність: 8 біт.
- Об'єм пам'яті: 10 МБ.
- На дисплеї можуть водночас зображатися два сигнали та режим X-Y.
- Автоматичне налаштування оптимального режиму розгортки та синхронізації.
- Підтримка SCPI-команд програмування та LabVIEW.
- Програмне забезпечення для Windows XP / Vista / 7 / 8 (32 і 64 біт).
- Живлення від інтерфейсу USB Type-C, що забезпечує швидку передачу даних.
Технічні характеристики
| Смуга пропускання | 100 МГц |
| Кількість каналів | 4 |
| Частота дискретизації | 1 Гвиб/с |
| Горизонтальна шкала | 1 нс/под~100 с/под, крок 1~2~5 |
| Режими дискретизації | звичайний, піковий детектор, усереднення |
| Об'єм пам'яті | 10 МБ |
| Режими входу | відкритий вхід (DC), закритий вхід (AC), заземлення |
| Вхідний опір | 1 МОм±2%, паралельно з 15 пФ±5 пФ |
| Вертикальна чутливість | 2 мВ/под~5 В/под |
| Вертикальна роздільна здатність | 8 біт |
| Макс. вхідна напруга | 40 Впік-пік (постійна+змінна) |
| Межа смуги пропускання | 20 МГц, повна смуга пропускання |
| Коефіцієнт ділення пробника | 1X, 10X, 100X, 1000X |
| Типи запуску | за фронтом (Edge), за відеосигналом (Video), за швидкістю наростання (Slope), за тривалістю імпульсу (Pulse) |
| Режими запуску | авто, сигнал, що чекає, та одноразовий |
| Курсорні вимірювання | ΔU, Δt |
| Автоматичні вимірювання | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty |
| Інтерфейси | USB-пристрій (Type-C), USB-хост; LAN, Wi-Fi (опціонально) |
| Частотомір | є |
| Габарити | 190 мм × 120 мм × 18 мм |
| Вага | близько 450 г |
Посібник користувача
Завантажити посібник користувача для OWON VDS6104 (англ.).
Комплектація
- Цифровий USB-осцилограф OWON VDS6104 — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Щупи — 2 шт.
- Регулювальна викрутка — 1 шт.
- Адаптер живлення — 1 шт.
- Силікагелевий чохол — 1 шт.
- Q9-кабель — 1 шт.
- Диск з програмним забезпеченням — 1 шт.
- Короткий посібник — 1 шт.
Осцилографи та робота з ними
Кількість каналів цифрові осцилографи:
- Чотириканальний
Смуга пропускання цифрові осцилографи:
- 100 МГц
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Тип цифрові осцилографи:
- USB
Об'єм пам'яті цифрові осцилографи:
- 10 МБ
