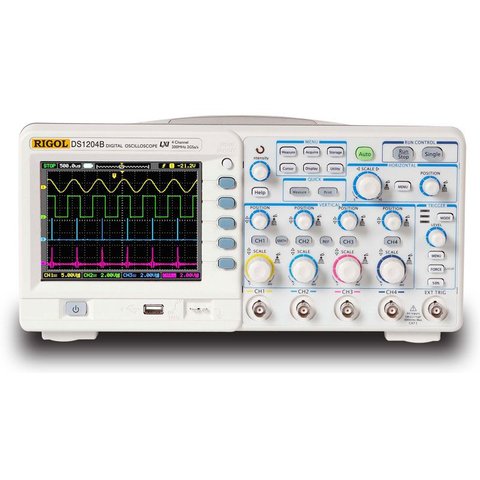

Цифровий 4-канальний осцилограф RIGOL DS1204B

Особливості

• Дисплей: 5,7″ кольоровий TFT;
• Частота дискретизації: в режимі реального часу - 2 Гвиб/с, в еквівалентному режимі - 50 Гвиб/с
• Глибина пам'яті: 16 кБ
• Інтуїтивний інтерфейс користувача
• Режими синхронізації: по рівню, відео, по ширині імпульсу, періоду наростання, зовнішній
• Регульована чутливість системи захоплення
• 22 режими автоматичних вимірювань
• Стандартна конфігурація включає функцію "тест пройдено/не пройдено"
• Курсорні вимірювання
• Математичні функції: додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ), інвертування
• Автоматичне калібрування
• Спеціальний цифровий фільтр та режим самописця
• Вбудований апаратний частотомір
• Збереження: 10 форм сигналу (bmp, csv), 10 налаштувань

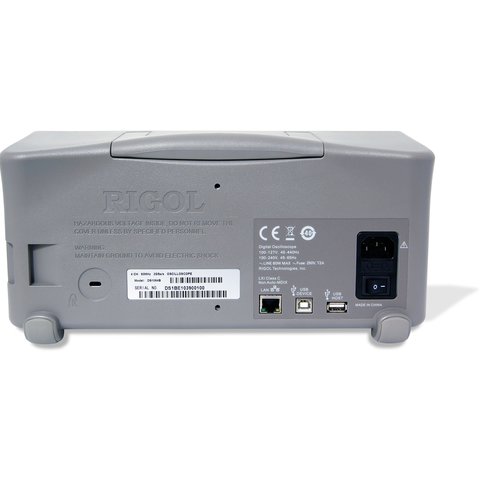

• Інтерфейси: 3хUSB, LAN, підтримка USB-накопичувачів
• Компактний дизайн: малі габарити та вага

Інструкції

Завантажити інструкцію користувача для Rigol DS1204В (рос.)

Технічні характеристики

Відео

Діагональ екрану цифрові осцилографи:

• 5,6" TFT дисплей

Кількість каналів цифрові осцилографи:

• Чотириканальний

Об'єм пам'яті цифрові осцилографи:

• 16 кБ

Смуга пропускання цифрові осцилографи:

• 200 МГц

Тип цифрові осцилографи:

• Настільний

Частота дискретизації цифрові осцилографи:

• 2 Гвиб/с
