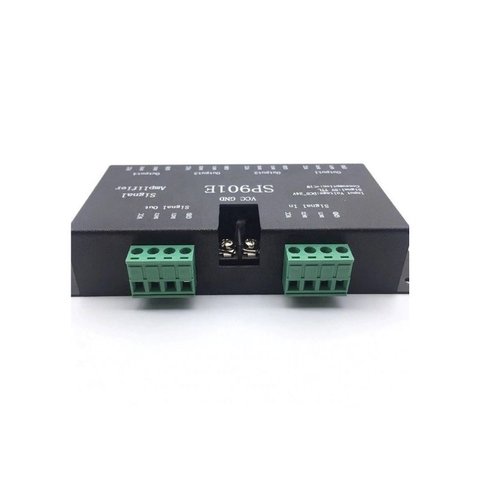

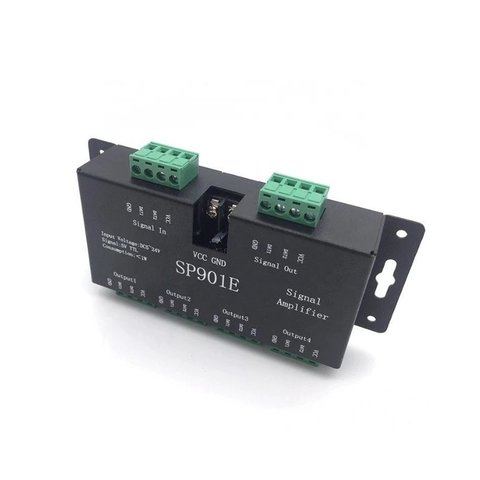

SPI підсилювач TTL-сигналу SP901E для SMART пікселів і стрічок 5-24В
Все про товар
- Львів
Цей SPI підсилювач сумісний з усіма видами подвійного сигналу 5V-TTL. Він отримує один сигнал і одночасно виводить 4 або 8 каналів сигналів. Кожен канал може керувати такою ж кількістю світлодіодних пікселів, як і основний контролер.
Може виводити:
- 8 каналів для адресної світлодіодної стрічки з одним проводом даних, таким як WS2812B, WS2811, SK6812RGB, SK6812-RGBW,SM16703 та ін.
- 4 канали для адресної світлодіодної стрічки з проводами даних і годин WS2801, APA102, SK9822 або двома проводами даних, такими як WS2813, WS2815.
Ви можете використовувати один контролер, щоб керувати DC5V WS2812B і DC5V WS2813 одночасно, та керувати DC12V WS2811, DC12V WS2815, DC12V 1903, DC12V 6803 за допомогою цього підсилювача, так як вони мають той же сигнал.
Широкий діапазон робочої напруги (DC 5 В ~ 24 В). Також можна регулювати вихідну напругу. Це означає, що вихідна напруга джерела живлення повинна бути такою ж, як робоча напруга вашої світлодіодної стрічки чи світильника. Величина струму через підсилювач обмежена, коли струм живлення досягає великих значень. Необхідно додати джерело живлення відповідної напруги.
Кілька підсилювачів сигналу можуть бути синхронізовані разом. Такий варіант чудово підійде для невеликих і середніх проектів кольорового освітлення. Підсилювач сумісний з K-1000C, SP105E, SP108E, SP107E, CSY08, CSY07, Raspberry pi, Arduino X2.
Параметри
| Робоча напруга | 5 ~ 24 В |
| Робоча температура | -20-60 ℃ |
| Вихід | 8 каналів / 4 канали |
| Сумісні мікросхеми | WS2812B, WS2811, SK6812, SK6812-RGBW, SM16703, WS2813, WS2815, CS8812, AL2815, WS2801, APA102, SK9822, UCS1903, LPD6803, LPD8806, APA102 |
| Споживана потужність | <1 Вт |
Контролер не тільки підсилює сигнал по лінії даних, він посилює напругу. Контролер не може регулювати вихідну напругу на VCC. Це означає, що вхідна напруга вашого джерела живлення повинна бути такою ж, як і напруга вашої світлодіодної стрічки.
Якщо для світлодіодної стрічки потрібна вхідна напруга 5В, будь ласка, використовуйте джерело живлення 5 В, не використовуйте джерела живлення з напругою понад 5 В.
Переваги
Застосування RGB-підсилювачів дає такі переваги:
- Зниження навантаження на керуючий контролер (можна застосовувати контролер з меншою потужністю).
- Можливість застосування більш компактних блоків живлення.
- Можливість підключення більшої кількості світлодіодних стрічок.
- Стрічки, підключені до підсилювачів, будуть працювати абсолютно однаково - одночасно вмикатися/вимикатися, змінювати яскравість і колір.
