Цифровий осцилограф TiePie Handyscope HS6 DIFF-50
Все про товар
TiePie Handyscope HS6 DIFF – це потужний надшвидкісний осцилограф з інтерфейсом USB 3.0, частотою дискретизації до 1 Гвиб/с, високою роздільною здатністю 12, 14 і 16 біт та об'ємом пам'яті 64 МБ на всіх чотирьох каналах. Осцилограф підтримує безперервні потокові вимірювання до 200 Мвиб/с і може бути синхронізований з іншими осцилографами Handyscope HS6 DIFF за допомогою інтерфейсу CMI. Це дозволяє створити багатоканальний комбінований прилад з синхронізованою часовою базою. Інтерфейс CMI доступний за замовчуванням у Handyscope HS6 DIFF.
Опціонально Handyscope HS6 DIFF може бути оснащений функцією SureConnect для тестування з'єднань та вимірювання опору на кожному каналі. Крім того, пристрій може постачатися з опцією SafeGround. Функція SafeGround дозволяє перемикати диференціальні входи Handyscope HS6 DIFF в однофазний режим із захистом заземлення. Це дозволяє проводити вимірювання з використанням стандартних щупів з атенюатором та захищає осцилограф у разі короткого замикання на землю.
SafeGround
Функція SafeGround дозволяє використовувати входи осцилографа як в однофазному, так і у диференціальному режимі. Коли SafeGround активовано, і ви випадково створюєте неправильне під'єднання, що спричиняє коротке замикання, SafeGround автоматично вимикає заземлення вхідного каналу, запобігаючи пошкодженню осцилографа або комп'ютера.
SureConnect
Під час вимірювання, функція перевірки з'єднання SureConnect Handyscope HS6 DIFF в режимі реального часу перевіряє наявність електричного контакту між вимірювальним щупом/затискачем та випробуваним об'єктом.
Попереднє тестування на відповідність вимогам EMI
У приладі передбачена можливість швидко провести якісне тестування на відповідність вимогам EMI. Це допомагає заощадити час і гроші, оскільки не потрібні додаткові візити до дорогих випробувальних центрів. Комплект щупів EMI TP-EMI-HS6 містить три щупи магнітного поля (поле H) і один щуп електричного поля (поле E). І штатив, який забезпечує точне позиціювання щупів щодо тестованого об'єкта.
Синхронізація кількох осцилографів
Handyscope HS6 DIFF оснащений сучасною шиною синхронізації CMI, що дозволяє під'єднувати декілька Handyscope HS6 DIFF за допомогою кабелів TP-C50H Coupling CMIs та використовувати їх як комбінований осцилограф. При цьому всі осцилографи працюватимуть з однаковою частотою дискретизації. Крім шини синхронізації, CMI також містить шину тригера та шину виявлення. Максимальна кількість приладів, що підключаються, обмежена кількістю доступних USB-портів.
Якщо потрібно синхронізувати прилади, розташовані на відстані один від одного, можна використовувати модуль Wireless Multi Instrument Synchronization Module (WCMI). Модулі WCMI підключаються до розширювального порту приладів та дозволяють синхронізувати пристрої на відстані до 400 м.
Висока точність
Handyscope HS6 DIFF проводить вимірювання з роздільною здатністю 14 і 16 біт. Таким чином, роздільна здатність сигналу, виміряного з його допомогою, в 256 разів більше, ніж у більшості автономних осцилографів, які зазвичай мають низьку роздільну здатність 8 або 9 біт. Висока роздільна здатність Handyscope HS6 DIFF дозволяє вимірювати сигнали з більшою точністю. Похибка квантування при цьому значно нижча.
Великий обсяг пам'яті
Під час вимірювань з високою частотою дискретизації? необхідна великий об'єм пам'яті, щоб мати можливість записати весь сигнал у буфер. Тоді як більшість осцилографів мають пам'ять 2,5 тис. точок або 100 тис. точок, Handyscope HS6 DIFF має до 256 млн точок пам'яті на канал, залежно від обраної роздільної здатності та кількості активних каналів. При вимірюванні з роздільною здатністю 14 біт і використанні всіх чотирьох каналів доступна пам'ять становить 32 млн точок на канал. Таким чином, користувач отримує в 300-100000 разів більше пам'яті. Перевага великого обсягу пам'яті – це можливість точного одноразового захоплення швидких явищ або одночасного вимірювання цілих блоків сигналів послідовного зв'язку. Наприклад, усі послідовні комунікації, як-от сигнали шини CAN, можуть бути виміряні в одному записі для подальшого перегляду та аналізу.
Обмеження смуги пропускання
Передбачається, що чим ширша смуга пропускання, тим краще, але ширша смуга пропускання також призводить до більшого рівня шуму. Щоб знизити шум, передбачено можливість увімкнути обмежувач смуги пропускання для кожного каналу осцилографа Handyscope HS6 DIFF.
Багатофункціональне ПЗ Multi Channel
Handyscope HS6 DIFF постачається з багатофункціональним програмним забезпеченням Multi Channel, що дає змогу використовувати його як осцилограф, так і як аналізатор спектра, реєстратор даних, мультиметр і аналізатор протоколів.
Швидке налаштування
Для спрощення налаштування вимірювань, це ПЗ містить безліч швидких налаштувань практично для будь-якого застосування. Кожне з них містить основні параметри для конкретного вимірювання, а також додаткову інформацію, наприклад, як під'єднати Handyscope та/або аксесуари. Готові налаштування також можуть містити еталонні сигнали. Після завантаження швидкого налаштування, можна провести вимірювання і, за необхідності, внести в нього невеликі зміни.
Швидкі налаштування зручно організовані в деревоподібну структуру, впорядковану за областями застосування. Усього кілька клацань дають змогу виконати складне вимірювання.
Гнучкі зображення сигналів
Програмне забезпечення Multi Channel, аналізатор спектру та реєстратор даних пропонують максимально гнучкі способи зображення вимірюваних сигналів. Як-от один або кілька графіків, кожен із яких відображає один або кілька сигналів. Кожен графік може відображати різні частини сигналу. Графіки можуть відображати сигнал(и) Handyscope у режимі Yt, XY або як частотний спектр з або без інтерполяції. Кольори всіх елементів на графіку можна налаштувати на власний смак. Розміри графіків можна налаштувати, і вони можуть розташовуватися в одному або окремих вікнах, які можна розміщувати в будь-якому місці на робочому столі.
Безліч автоматичних вимірювань
Програмне забезпечення Multi Channel має багато автоматичних вимірювань. З їхньою допомогою можна виявити будь-яку деталь вашого сигналу. Два набори курсорів (горизонтальні та вертикальні) можуть бути використані для визначення частини сигналу, яку потрібно ретельно вивчити. Автоматичні вимірювання містять, наприклад: мінімум, максимум, верх-низ, середньоквадратичне значення, середнє, дисперсія, середньоквадратичне відхилення, частота.
Результати вимірювань зображаються в спеціальному вікні, яке можна розмістити в будь-якому місці екрана. Зручна панель інструментів дає змогу вмикати або вимикати вимірювання одним кліком. Результати вимірювань можна скопіювати в буфер обміну для подальшого використання у звітах. Під час друку графіків курсори та результати вимірювань також враховуються.
Аналізатор спектра з високою роздільністю
Аналізатор спектра в ПЗ Multi Channel повною мірою використовує велику пам'ять USB-осцилографів Handyscope. Великий обсяг пам'яті забезпечує неймовірно низьку смугу пропускання роздільної здатності – всього 7,45 Гц на частотному діапазоні 500 МГц і вертикальний динамічний діапазон 140 дБ. Швидкі та потужні алгоритми ШПФ з безліччю настроюваних віконних функцій дають змогу побачити найдрібніші частотні компоненти сигналів.
Мультидисплейна опція аналізатора спектра дає змогу одночасно переглядати кілька частин спектра, що дає краще розуміння аналізованих сигналів.
Вдосконалені тригери
Для керування розширеними можливостями тригера, ПЗ Multi Channel надає зручне вікно налаштувань тригера. Воно дає змогу переглядати та налаштовувати всі параметри тригера, як-от джерело, тип, рівні та гістерезис, а також опціональні часові умови. Крім того, воно дає пояснення за обраним типом тригера і приклади ситуацій, які призводять до спрацьовування (ліва колонка) і не призводять до спрацьовування (права колонка на дисплеї).
Необмежене масштабування
Під час вимірювання з високою частотою дискретизації? обов'язкова велика довжина запису, інакше буфер даних буде заповнений до початку вимірювання. Тому осцилографи Handyscopes можуть мати довжину запису до 256 млн точок на канал.
Для зручного перегляду всіх даних і водночас можливості побачити всі деталі сигналів, програмне забезпечення Multi Channel, осцилограф, аналізатор спектра та реєстратор даних підтримують складні алгоритми малювання сигналів з можливістю необмеженого масштабування. Повний сигнал можна відобразити на екрані будь-якого розміру без втрати інформації. При цьому можна збільшувати зображення до будь-якого необхідного рівня, щоб розглянути його найдрібніші деталі. Можна збільшити в 1 мільйон разів і навіть більше.
Аналіз швидких протоколів послідовного передавання даних
Для аналізу або налагодження послідовних комунікацій просто виміряйте сигнал(и), що передають протокол, а потім проаналізуйте і декодуйте їх за допомогою одного з аналізаторів протоколів програмного забезпечення Multi Channel. Декодована інформація з послідовних комунікацій може бути відображена у вигляді таблиць, графіків або за допомогою мультиметра.
Аналізатор протоколів – корисний інструмент при розробці апаратних і/або програмних реалізацій комунікаційних шин. Він також може бути використаний під час налагодження несправностей пристрою або шини.
Реєстрація даних 24/7
Вимірювання довгострокових змін сигналу здійснюється за допомогою реєстратора даних ПЗ Multi Channel. Реєстратор даних реєструє сигнал безперервно з високою швидкістю, 24 години на добу, 7 днів на тиждень. Результати одразу ж зображаються на екрані, а всі дані можуть бути збережені на диску. Зручна панель інструментів дає змогу переміщатися збереженими файлами, щоб знайти важливі моменти у вимірюванні.
Особливості
- Диференціальні входи
- Роздільна здатність: 8, 12, 14, 16 біт
- Вертикальна точність постійного струму: 0,25 % (типово 0,1 %)
- Частота дискретизації: до 50 Мвиб/с
- Смуга пропускання 100 МГц
- Об'єм пам'яті: до 256 МБ на канал (опція)
- Максимальна швидкість потокової передачі до 10 Мвиб/с
- Точність тактової синхронізації: 1 ppm
Технічні характеристики
| Модель | HS6 DIFF-1000 | HS6 DIFF-500 | HS6 DIFF-200 | HS6 DIFF-100 | HS6 DIFF-50 | |
|---|---|---|---|---|---|---|
| Кількість каналів входу | 4 аналогові | |||||
| CH1, CH2, CH3, CH4 | Ізольоване гніздо BNC | |||||
| Тип | Диференціальний вхід | |||||
| Роздільність | Вибирається користувачем у програмному забезпеченні: Основне: 8, 12, 14 біт Покращене: 16 біт |
|||||
| Точність DC | 0,25 % (типово 0,1 %) від повного діапазону ± 1 LSB за температури 20–25 °C Для досягнення заявленої точності дайте інструменту стабілізуватися протягом 20 хвилин. При роботі в екстремальних температурних умовах потрібен додатковий час для стабілізації внутрішньої температури |
|||||
| Шум | 305 мкВ RMS (діапазон 200 мВ, 12 біт, 50 МВиб/с) 90 мкВ RMS (діапазон 200 мВ, 16 біт, 6,25 МВиб/с) |
|||||
| Діапазони (повна шкала) | ±200 мВ ±400 мВ ±800 мВ |
±2 В ±4 В ±8 В |
±20 В ±40 В ±80 В |
|||
| Режим входу | AC/DC | |||||
| Опір | 2 МОм / 12 пФ ± 1 % 1 МОм / 20 пФ ± 1 % з SafeGround |
|||||
| Максимальна напруга | 200 В (DC + пікова AC < 10 кГц) | |||||
| Максимальна синфазна напруга | діапазон від 200 мВ до 800 мВ: 2 В діапазон від 2 В до 8 В: 20 В діапазон від 20 В до 80 В: 200 В |
|||||
| Коефіцієнт придушення синфазного сигналу | -47 дБ | |||||
| Смуга пропускання | -3 дБ за 75% повної шкали вхідного сигналу | 250 МГц | 250 МГц | 250 МГц | 100 МГц | 100 МГц |
| Межа, що обирається для кожного каналу | Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (250 МГц) 150 МГц 100 МГц 50 МГц |
Вимк (100 МГц) 75 МГц 50 МГц 25 МГц |
Вимк (100 МГц) 75 МГц 50 МГц 25 МГц |
|
| Гранична частота фільтра верхніх частот (-3 дБ) | ±1,5 Гц | |||||
| SureConnect | Опціонально доступно (опція S) | |||||
| Максимальна напруга на з'єднанні | 200 В (DC + пікова AC < 10 кГц) | |||||
| Вимірювання опору | Опціонально доступно (опція S) | |||||
| Діапазони (повна шкала) | 100 Ом 200 Ом 500 Ом |
1 кОм 2 кОм 5 кОм |
10 кОм 20 кОм 50 кОм |
100 кОм 200 кОм 500 кОм |
1 МОм 2 МОм |
|
| Точність | 1% від повної шкали | |||||
| Час відгуку (до 95%) | < 10 мкс | |||||
| SafeGround | Опціонально доступно (опція G) | |||||
| Максимальна напруга на з'єднанні | 200 В (DC + пікова AC < 10 кГц) | |||||
| Максимальний струм вимкнення | 500 мА | |||||
| Час відгуку | < 100 нс | |||||
| Максимальна частота дискретизації | ||||||
| 8 біт | вимірювання на одному каналі | 1 ГВиб/с | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с |
| вимірювання на двох каналах | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | |
| вимірювання на трьох або чотирьох каналах | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | 10 МВиб/с | |
| 12 біт | вимірювання на одному каналі | 500 МВиб/с | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с |
| вимірювання на двох каналах | 200 МВиб/с | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | 10 МВиб/с | |
| вимірювання на трьох або чотирьох каналах | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | 10 Мвиб/с | 5 МВиб/с | |
| 14 біт | 100 МВиб/с | 50 МВиб/с | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с | |
| 16 біт | 6,25 МВиб/с | 3,125 МВиб/с | 1,25 МВиб/с | 625 кВиб/с | 312,5 кВиб/с | |
| Максимальна швидкість потокової передачі1 | ||||||
| 8 біт | вимірювання на одному каналі | 200 МВиб/с2 | 100 МВиб/с2 | 40 МВиб/с | 20 МВиб/с | 10 МВиб/с |
| вимірювання на двох каналах | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с | |
| вимірювання на трьох або чотирьох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | 5 МВиб/с | 2,5 МВиб/с | |
| 12 біт | вимірювання на одному каналі | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с |
| вимірювання на двох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | 5 МВиб/с | 2,5 МВиб/с | |
| вимірювання на трьох або чотирьох каналах | 25 МВиб/с5 | 12,5 МВиб/с5 | 5 МВиб/с | 2,5 МВиб/с | 1,25 МВиб/с | |
| 14 біт | вимірювання на одному каналі | 100 МВиб/с3 | 50 МВиб/с3 | 20 МВиб/с | 10 МВиб/с | 5 МВиб/с |
| вимірювання на двох каналах | 50 МВиб/с4 | 25 МВиб/с4 | 10 МВиб/с | 5 МВиб/с | 2,5 МВиб/с | |
| вимірювання на трьох або чотирьох каналах | 25 МВиб/с5 | 12,5 МВиб/с5 | 5 МВиб/с | 2,5 МВиб/с | 1,25 МВиб/с | |
| 16 біт | 6,25 МВиб/с6 | 3,125 МВиб/с | 1,25 МВиб/с | 625 кВиб/с | 312,5 кВиб/с | |
| 1На деяких комп'ютерах максимальна швидкість потокової передачі може бути недоступна через обмеження комп'ютера. 2≤ 40 МВиб/с при під'єднанні до USB 2.0 3≤ 20 МВиб/с при під'єднанні до USB 2.0 4≤ 10 МВиб/с при під'єднанні до USB 2.0 5≤ 5 МВиб/с при під'єднанні до USB 2.0 6≤ 3,125 МВиб/с при під'єднанні до USB 2.0 |
||||||
| Джерело тактової частоти вибірки | ||||||
| Внутрішнє | TCXO Точність: ±0,0001% Стабільність: ±1 ppm у діапазоні від 0°C до 55°C Старіння генератора розгортки: ±1 ppm/рік |
|||||
| Зовнішнє | LVDS, на роз'ємах CMI Частота вхідного сигналу: 10 МГц ±1%, 16,369 МГц ±1% |
|||||
| Пам'ять | Стандартна модель | XM опція | ||||
| Роздільна здатність 8 біт | вимірювання на одному каналі | 1 МБ на канал | 256 МБ на канал | |||
| вимірювання на двох каналах | 512 МБ на канал | 128 МБ на канал | ||||
| вимірювання на трьох або чотирьох каналах | 256 кБ на канал | 64 МБ на канал | ||||
| Роздільна здатність 12, 14, 16 біт | вимірювання на одному каналі | 512 кБ на канал | 128 МБ на канал | |||
| вимірювання на двох каналах | 256 кБ на канал | 64 МБ на канал | ||||
| вимірювання на трьох або чотирьох каналах | 128 кБ на канал | 32 МБ на канал | ||||
| Тригер (доступний лише в режимі осцилографа/блокового режиму, недоступний в режимі потокової передачі даних) | ||||||
| Система | цифрова, 2 рівні | |||||
| Джерело | CH1, CH2, CH3, CH4, OR, цифрове зовнішнє | |||||
| Режими тригера | Висхідний фронт, спадний фронт, будь-який фронт всередині вікна, за межами вікна, вхід у вікно, вихід з вікна (часові умови лише на CH1) ширина імпульсу (лише на CH1) інтервал (лише на CH1) |
|||||
| Регулювання рівня | 0 до 100% від повної шкали | |||||
| Регулювання гістерезису | 0 до 100% від повної шкали | |||||
| Роздільна здатність | 0,006% (14, 16 біт) / 0,025% (12 біт) | |||||
| Попередній тригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | |||||
| Посттригер | 0 до обраної довжини запису, роздільна здатність 1 вибірка | |||||
| Утримання тригера | від 0 до 63 MSamples, роздільна здатність 1 вибірка | |||||
| Затримка тригера | 0 до 8 GSamples, роздільна здатність 1 вибірка | |||||
| Цифровий зовнішній тригер | вхід: роз'єм розширення, піни 1 і 2 діапазон: 0 до 2,5 В (TTL) зчеплення: DC |
|||||
| Фазове тремтіння | ≤1 вибірка | |||||
| Синхронізація декількох приладів | ||||||
| Синхронізація через CMI (доступна, коли всі прилади під'єднані через USB) | ||||||
| Максимальна кількість приладів | обмежена кількістю доступних USB-портів | |||||
| Точність синхронізації | 0 ppm | |||||
| Інтерфейс CMI | 2x, CMI 1, CMI 2 | |||||
| Необхідний кабель з'єднання | кабель CMI TP-C50H | |||||
| Максимальна довжина кабелю | 50 см | |||||
| Синхронізація через WCMI (доступна, коли всі прилади під'єднані через USB, LAN і WiFi) | ||||||
| Максимальна кількість інструментів | не обмежена | |||||
| Необхідний модуль зв'язку | WCMI - 8, WCMI - 9 | |||||
| Точність тактової синхронізації | ≤ 1 ppm, типово ≤ 0,2 ppm | |||||
| Рівень тремтіння тригера за частоти дискретизації1 | ||||||
| ≤ 1 МВиб/с | > 1 МВиб/с | |||||
| 2 × "5" | ≤ ±2 вибірки | ≤ ±2 мкс | ||||
| "5" і "6" | ||||||
| Джерело тригера"5" | ≤ ±2 вибірки | ≤ ±2 мкс | ||||
| Джерело тригера"6" | ≤ ±8 вибірок | ≤ ±8 мкс | ||||
| 2 × "6" | ≤ ±8 вибірок | ≤ ±8 мкс | ||||
| 1. "5" = WiFiScope WS5 або Handyscope HS5 "6" = WiFiScope WS6 DIFF, WiFiScope WS6, Handyscope HS6 DIFF, Handyscope HS6, ATS610004DW-XMSG, ATS610004D-XMSG, ATS605004DW-XMS або ATS605004D-XMS |
||||||
| Калібрування щупа | ||||||
| Вихід | Контакти роз'єму розширення 3 (сигнал) і 6 (земля) | |||||
| Сигнал | Прямокутна форма | |||||
| Рівень | -1 В до 1 В | |||||
| Частота | 1 кГц | |||||
| Інтерфейс | ||||||
| Інтерфейс | USB 3.0 SuperSpeed (5 Гбіт/с); (сумісний з USB 2.0 HighSpeed) | |||||
| Живлення | ||||||
| Живлення | Від USB-порта або зовнішнього джерела | |||||
| Споживання | 5 В DC 1200 мА макс. | |||||
| Зовнішнє живлення | Від другого USB-порта або адаптера живлення | |||||
| Фізичні параметри | ||||||
| Габарити | 25 мм × 170 мм × 140 мм | |||||
| Вага | 500 г | |||||
| Довжина USB-кабелю | 1,8 м | |||||

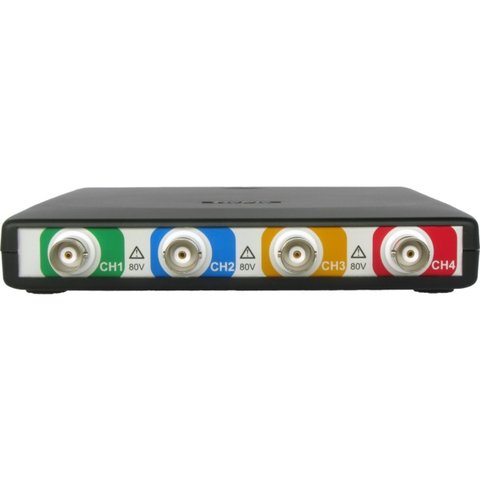

| Роз'єми входу/виходу | ||||||
| Канали 1, 2, 3, 4 | BNC, гніздо | |||||
| USB | Фіксований кабель з USB 3.0 тип A роз'ємом, 1,8 м | |||||
| Роз'єм розширення | D-sub 9 pins female | |||||
| Живлення | Роз'єм живлення 3,5 мм | |||||
| Роз'єми входу/виходу CMI | 2 роз'єми HDMI типу C | |||||
| Вимоги до системи | ||||||
| Під'єднання до ПК | USB 2.0, USB 3.0 або USB 3.1 | |||||
| Операційна система | Windows 10 / 11, 64 біти; Linux (через libtiepie-hw SDK) | |||||
| Умови навколишнього середовища | ||||||
| Експлуатація | Температура: 20°C до 25°C Відносна вологість: 10% до 90%, без конденсації |
|||||
| Зберігання | Температура: -20°C до 70°C Відносна вологість: 5% до 95%, без конденсації |
|||||
| Сертифікації і відповідності | ||||||
| Відповідність маркуванню CE | Так | |||||
| Відповідність RoHS | Так | |||||
| EN 55011:2009/A1:2010 | Так | |||||
| EN 55022:2006/A1:2007 | Так | |||||
| EN 61000-6-1:2007 | Так | |||||
| EN 61000-6-3:2007 | Так | |||||
| Додаткове ПЗ (можна придбати окремо) | ||||||
| Розширена пам'ять (XM) | ||||||
| Тестер попередньої відповідності ЕМС | ||||||
| ПЗ для перевірки з'єднання SureConnect | ||||||
| SafeGround (диференціальні / однофазні входи, що перемикаються) | ||||||
| Гарантія на 5 років | ||||||
Посібник користувача
Завантажити посібник користувача TiePie Handyscope HS6 DIFF-50 (англ.).
Завантажити посібник з ПЗ для TiePie Handyscope HS6 DIFF-50 (англ.).
Програмне забезпечення
Завантажити програмне забезпечення Multi Channel для TiePie Handyscope HS6 DIFF-50.
Завантажити драйвери для TiePie Handyscope HS6 DIFF-50.

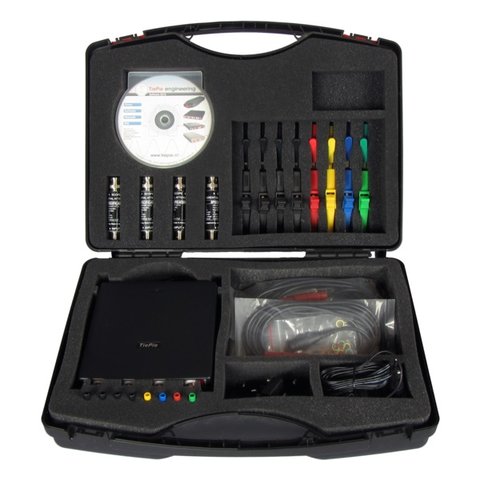

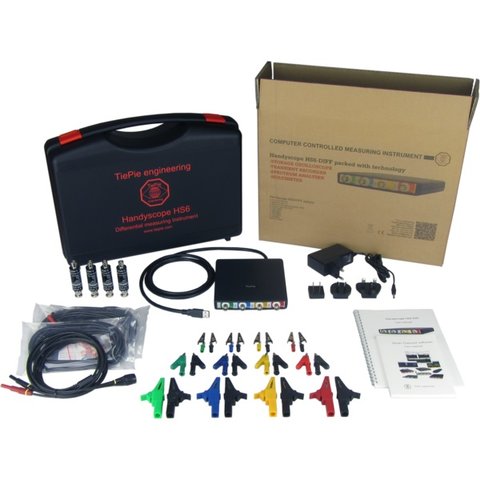

Комплектація
- Цифровий осцилограф TiePie Handyscope HS6 DIFF-50 — 1 шт.
- Чохол для перенесення BB391 — 1 шт.
- Вимірювальні щупи TP-C812B (диференціальний BNC -> роз'єм типу "банан" 4 мм) — 4 шт.
- Диференціальний атенюатор TP-DA10 — 4 шт.
- Великі затискачі-крокодили TP-AC80I (зелений, синій, жовтий, червоний, 4 чорні) — 8 шт.
- Середні затискачі-крокодили TP-AC10I (зелений, синій, жовтий, червоний, 4 чорні) — 8 шт.
- Малі затискачі-крокодили TP-AC5 (зелений, синій, жовтий, червоний, 4 чорні) — 8 шт.
- Блок живлення — 1 шт.
- Зовнішній кабель живлення від порту USB — 1 шт.
- Кабель для компенсації щупа TP-DB9-BNC-30 (лише з опцією SafeGround) — 1 шт.
- Програмне забезпечення для Windows 10/11 — 1 шт.
- Драйвери для Windows 10 / 11 — 1 компл.
- Набір для розробки програмного забезпечення для Windows 10 / 11 і Linux - 1 шт.
- Посібники (інструкція з роботи з приладом та посібники користувача ПЗ), друковані та цифрові
Кількість каналів цифрові осцилографи:
- Чотириканальний
Об'єм пам'яті цифрові осцилографи:
- 1 МБ
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- USB
Частота дискретизації цифрові осцилографи:
- 50 МВыб/с
Діагональ екрану цифрові осцилографи:
- Без дисплея
