Цифровий осцилограф TiePie Handyscope HS4 DIFF 5
5 кг Гарантія: 12 місяців
4-канальний диференціальний USB-осцилограф з максимальною швидкістю дискретизації 5 Мвиб/с і пам'яттю 128 Кб на канал. Постачається з ПЗ Multi Channel oscilloscope.
Ціна скоро буде
Ціна скоро буде

TiePie Handyscope HS4-DIFF-5 – це 4-канальний диференціальний USB-осцилограф з максимальною швидкістю дискретизації 5 Мвиб/с і пам'яттю 128 Кб на канал. Диференціальні вхідні канали дають змогу безпечно проводити вимірювання без ризику короткого замикання через осцилограф. Осцилограф оснащений універсальним програмним забезпеченням Multi Channel oscilloscope, з яким прилад також виконує функції аналізатора спектра, реєстратора даних, мультиметра та аналізатора протоколів.

Особливості

  • Диференціальні входи: ізоляція між входами дозволяє вимірювати напругу між двома точками в колі без ризику короткого замикання, що особливо важливо під час роботи з високовольтними пристроями
  • Висока швидкість потокової передачі: пристрій здатний виконувати безперервні потокові вимірювання як реєстратор даних. Це створює безперервний потік даних на комп'ютер. Дані можуть бути зображені на екрані та/або збережені на диск
  • Об'єднання декількох Handyscope HS4 DIFF: можливість з'єднати кілька осцилографів, щоб збільшити кількість вимірюваних каналів і розширити сферу застосування приладу, наприклад, для одночасного вимірювання сигналів у різних частинах пристрою
  • Гнучкі можливості зображення сигналів: дозволяє одночасно аналізувати кілька сигналів у різних форматах і налаштовувати зовнішній вигляд графіків під різні вимоги
  • Інтуїтивно зрозумілий інтерфейс: простий і зручний інтерфейс з великими кнопками для швидкого доступу до налаштувань
  • Автоматичні вимірювання: здійснює широкий спектр автоматичних вимірювань параметрів сигналів, що значно спрощує аналіз даних
  • Функціональність мультиметра: дозволяє використовувати прилад як мультиметр для вимірювання основних параметрів сигналу, як-от напруга, струм, частота тощо.

Технічні характеристики

Система збирання даних
Кількість вхідних каналів 4 аналогових
Канали Ch1, Ch2, Ch3, Ch4 Ізольований BNC, розетка
Тип Диференційований
Роздільна здатність Вибирається користувачем у програмному забезпеченні
основне: 12 біт, покращене: 14, 16 біт
Точність 0,3% повної шкали ± 1 LSB
Шум 135 мкВrms (діапазон 200 мВ, 12 біт, 50 Мвиб/с)
50 мкВrms (діапазон 200 мВ, 16 біт, 195 квиб/с)
Діапазони (повна шкала) ±200 мВ
±400 мВ
±800 мВ 		±2 В
±4 В
±8 В		 ±20 В
±40 В
±80 В
Режими входу AC/DC
Опір 2 МОм / 40 пФ
Максимальна вхідна напруга (у всіх діапазонах) ±200 В (DC + AC пік <10 кГц)
з атенюатором 1:10 ±300 В (DC + AC пік <10 кГц)
Максимальна синфазна напруга у діапазоні від 200 мВ до 800 мВ: 2 В
у діапазоні від 2 В до 8 В: 20 В
у діапазоні від 20 В до 80 В: 200 В
Коефіцієнт пригнічення синфазного сигналу -48 дБ
Смуга пропускання (-3 дБ) DC до 50 МГц максимум
Гранична частота AC-зв'язку 1 Гц
Ізоляція каналів 500 В
Розв'язка каналів -80 дБ
Максимальна частота дискретизації HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10 HS4 DIFF-5
12 біт 50 Мвиб/с 25 Мвиб/с 10 Мвиб/с 5 Мвиб/с
14 біт 3,125 Мвиб/с 3,125 Мвиб/с 3,125 Мвиб/с 3,125 Мвиб/с
16 біт 195,3 квиб/с 195,3 квиб/с 195,3 квиб/с 195,3 квиб/с
Максимальна швидкість потокової передачі HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10 HS4 DIFF-5
12 біт 500 квиб/с 250 квиб/с 100 квиб/с 50 квиб/с
14 біт 480,8 квиб/с 250 квиб/с 99,2 квиб/с 50 квиб/с
16 біт 195,3 квиб/с 195,3 квиб/с 97,7 квиб/с 48,8 квиб/с
Джерело тактової частоти АЦП
Внутрішнє Кварцовий генератор
Точність: ±0,01 %
Стабільність: ±100 ppm за температури від -40 °C до +85 °C
Старіння генератора розгортки: ±5 ppm/рік
Зовнішнє На зовнішньому роз'ємі
Напруга: 3,3 В TTL, сумісна з 5 В TTL
Діапазон частот: 95 МГц до 105 МГц
Пам'ять 128 К точок на канал
Тригер
Система Цифрова, 2 рівні
Джерело CH1, CH2, CH3, CH4, OR, цифрове зовнішнє
Режими тригера висхідний фронт, спадний фронт, усередині вікна, за межами вікна
Регулювання рівня 0 до 100% від повної шкали
Регулювання гістерезису 0 до 100% від повної шкали
Роздільна здатність 0,025 % (12 біт)
Попередній тригер від 0 до 131071 вибірок, роздільна здатність 1 вибірка
Посттригер від 0 до 131071 вибірок, роздільна здатність 1 вибірка
Затримка тригера від 0 до 1048576 вибірок, роздільна здатність 1 вибірка
Цифровий зовнішній тригер Вхід: роз'єм розширення
Діапазон: 0 до 3,3 В (максимум 5 В)
Зв'язок: DC
Інтерфейс
Інтерфейс USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0)
Живлення
Живлення від порту USB максимум 500 мА, 2,5 Вт
Живлення через зовнішній вхід живлення / роз'єм розширення максимум 1500 мА, 7,5 Вт
мінімальна напруга: 4,5 В постійного струму
максимальна напруга: 14 В постійного струму
Габарити
Габарити 25 мм × 170 мм × 140 мм
Вага 460 г
Довжина кабелю 1,8 м
Вага з пакуванням близько 3 кг
Вхідні роз'єми
Канали 1...4 ізольовані BNC, розетка
USB фіксований кабель із роз'ємом USB 2.0 і USB 1.1 типу A
Роз'єм розширення D-sub 25-контактний, гніздо
Системні вимоги
Під'єднання вводу/виводу до ПК USB 2.0 High Speed (480 Мбіт/с); (сумісний з USB 1.1 Full Speed (12 Мбіт/с) і USB 3.0)
Операційна система Windows 10 / 11 і Linux (через SDK libtiepie-hw)
Умови навколишнього середовища
Експлуатація температура: від 0 до 55 °C
відносна вологість: від 10 до 90% без конденсації
Зберігання температура: від -20 до 70 °C
відносна вологість: від 5 до 95% без конденсації
Сертифікати та відповідності
Відповідність маркуванню CE так
RoHS так
Додаткове ПЗ (можна придбати окремо)
Гарантія на 5 років

Посібник користувача

PDF  Завантажити посібник з експлуатації TiePie Handyscope HS4-DIFF-5 (англ.).

PDF  Завантажити посібник з ПЗ для TiePie Handyscope HS4-DIFF-5 (англ.).

Програмне забезпечення

Завантажити програмне забезпечення для TiePie Handyscope HS4-DIFF-5

Завантажити драйвери для TiePie Handyscope HS4-DIFF-5.

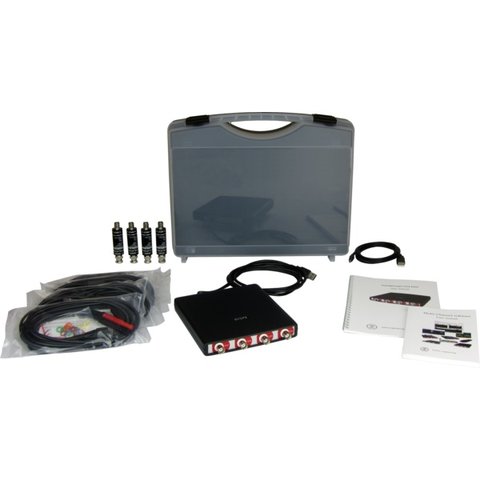

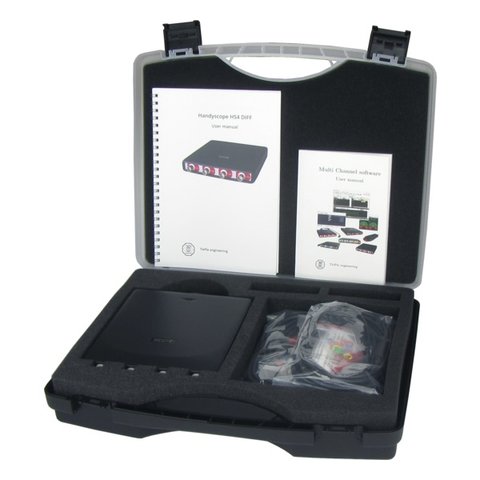

Комплектація

  • Цифровий осцилограф TiePie Handyscope HS4-DIFF-5 — 1 шт.
  • Кейс для перенесення — 1 шт.

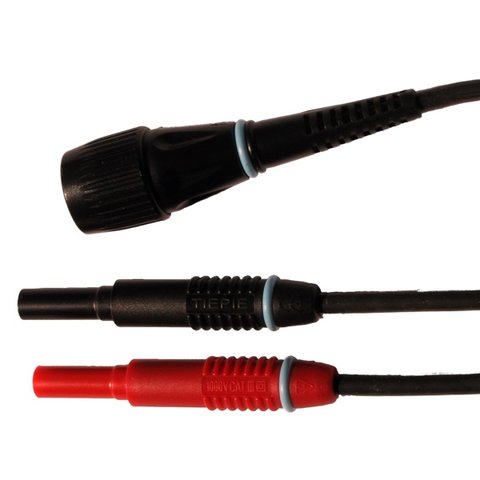

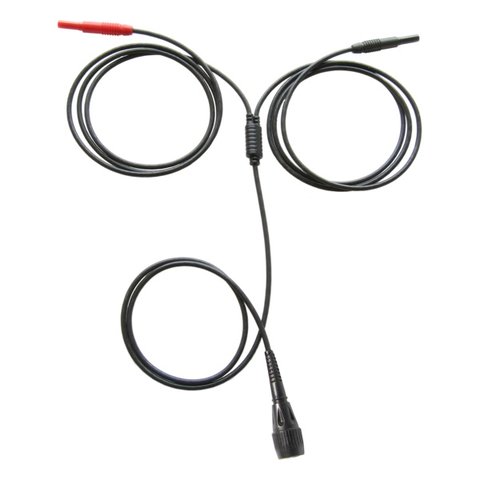

  • Вимірювальний щуп TP-C812B, диференціальний BNC -> 4 мм штекер-банан — 4 шт.

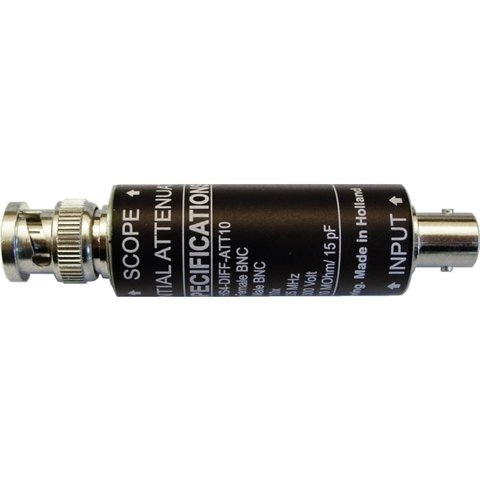

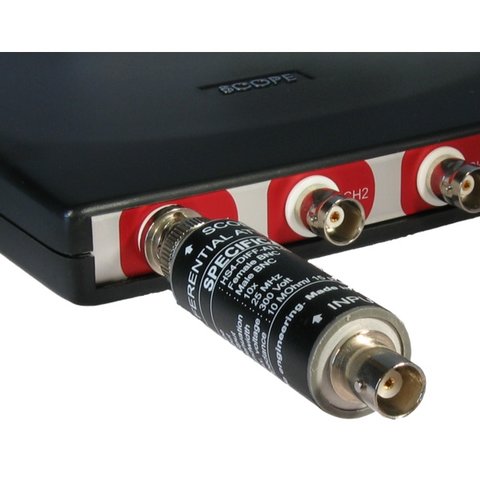

  • Диференціальний атенюатор TP-DA10 — 4 шт.
  • Зовнішній кабель живлення для USB-порту — 1 шт.
  • Посібник користувача — 1 шт.
