Планшетний цифровий осцилограф Micsig TO102
Код: 848023
Планшетний цифровий осцилограф Micsig TO102
Все про товар
Відео
Гарантія
46200.00 ₴
Все про товар
Відео
Відео
Відео
Відео
Відео
4 кг 110, 220 V Гарантія: 12 місяців
Двоканальний портативний цифровий осцилограф із смугою пропускання 100 МГц, частотою дискретизації в реальному часі 1 Гвиб/с, глибиною пам'яті 18 МБ / 9 МБ.

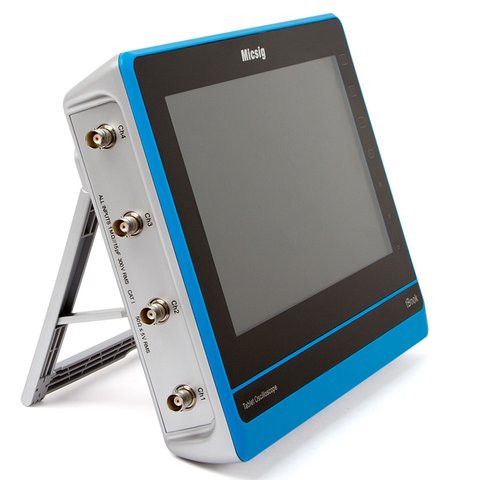

Цифровий осцилограф Micsig TO102 серії tBook — двоканальний портативний цифровий осцилограф із смугою пропускання 100 МГц, частотою дискретизації в реальному часі 1 Гвиб/с, глибиною пам'яті 18 МБ / 9 МБ. Керування роботою здійснюється за допомогою 10,1-дюймового TFT ємнісного сенсорного екрану.
Особливості
- Режим керування: сенсорний.
- Глибина пам'яті: 18 МБ / 9 МБ.
- Роздільна здатність екрана: 1024×600.
- 31 режим автоматичних вимірювань.
- Функції курсорних вимірювань.
- ОС Android.
- Інтерфейси: USB, Wi-Fi.
Огляд
Технічні характеристики
| Канали | 2 |
| Смуга пропускання | 100 МГц |
| Час наростання | ≤3,5 нс |
| Частота дискретизації в реальному часі | один канал: 1 Гвиб/с два канали: 500 Мвиб/с |
| Глибина пам'яті | один канал: 18 МБ два канали: 9 МБ |
| Вертикальна система | |
|---|---|
| Вхід | DC, AC, GND |
| Вхідний імпеданс | 1 МОм ±1% с 15 пФ ±3 пФ |
| Вертикальна шкала | 2 мВ/под ～ 5 В/под |
| Вертикальна роздільна здатність | 8 біт |
| Макс. вхідна напруга | 300 В CAT Ⅲ |
| Горизонтальна система | |
| Діапазон часової розгортки | 200 пс/под ～ 1000 с/под |
| Похибка часової розгортки | 20 ppm |
| Режими вибірки | звичайний, середній, пік-пік, межа області |
| Система запуску | |
| Типи запуску | за фронтом, за імпульсом, логічні умови, за шиною (UART, LIN, CAN, SPI, I2C) |
| Вхід запуску | DC, AC, ВЧ-придушення, НЧ-придушення, придушення шуму |
| Режими запуску | авто, звичайний, одиничний |
| Джерела запуску | CH1, CH2 |
| Вимірювання | |
| Автоматичні вимірювання | 31 тип |
| Типи курсора | горизонтальний, вертикальний, перехресний |
| Зберігання | |
| Типи зберігання | планшетний осцилограф, пристрій USB, ПК |
| Формати файлів | CSV, осцилограма, jpg |
| Опорні сигнали | ≤4 |
| Налаштування сигналу | 4 набори |
| Математичні операції | |
| Оператор | + , - , × , / |
| Налаштування вікна ШПФ | прямокутне, Хеммінга, Блекмана-Харріса, Хеннінга |
| Функції відображення | |
| Екран | 10,1-дюймовий TFT сенсорний РКД |
| Роздільна здатність | 1024 × 600 |
| Відображення 3D осциллограм | підтримується |
| Сітка області відображення осцилограми | 18 под × 10 под |
| Рівнів підсвічування | 500 (250) |
| Мови | англійська, китайська традиційна |

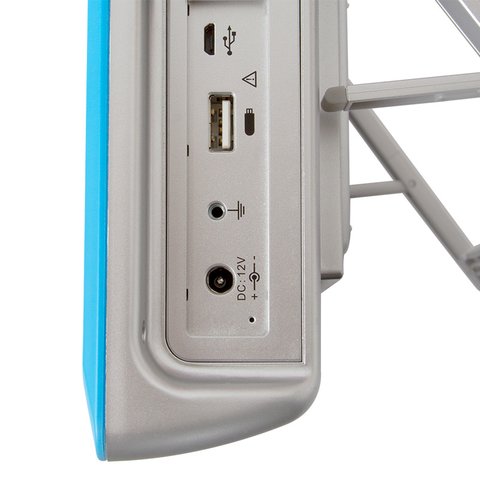

| Роз'єми входу / виходу | |
| Mini USB 2.0 | зв'язок з ПК |
| USB 2.0 | зв'язок з флеш-пристроєм, мишею, клавіатурою, бездротовою мишею |
| Wi-Fi | підтримується (802.11 b/g/n, до 150 МБ/сек) |
| Живлення | |
| Адаптер живлення | вхід: 100-240 В AC, 50-60 Гц, 2 A; вихід: 12 В DC, 5 A |
| Батарея (опція) | ємність: 7.4 V / 9000 мАг, час роботи: 4~8 годин |
| Середовище | |
| Робоча температура | -20℃ ~ +50℃ |
| Робоча вологість | < 95% відн. вол. |
| Робоча висота | ＜3000 м |
| Висота зберігання | ＜12000 м |
| Механічні параметри | |
| Розміри | 254 × 160 × 60 мм |
| Вага | Осцилограф: 1770 г (без батареї), аксесуари (стандарт): 420 г, батарея (опція): 276 г |
Комплектація
- Планшетний цифровий осцилограф Micsig TO102 — 1 шт.
- Адаптер живлення — 1 шт.
- Щупи осциллографа — 1 компл.
- Посібник користувача — 1 шт.
Осцилографи та робота з ними
Діагональ екрану цифрові осцилографи:
- 10,1" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- Портативний
- Сенсорний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 18 МБ
