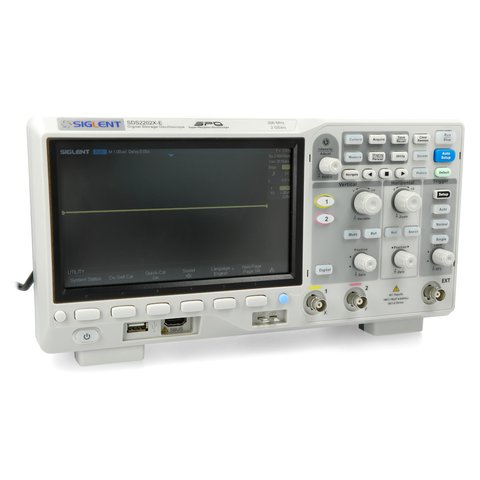

Фосфорний цифровий осцилограф SIGLENT SDS2202X-E
Все про товар
- Львів

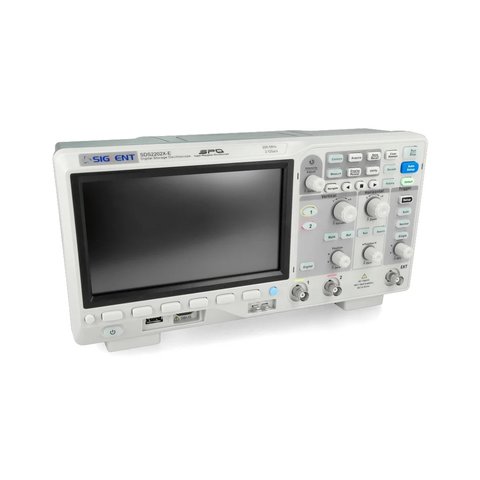

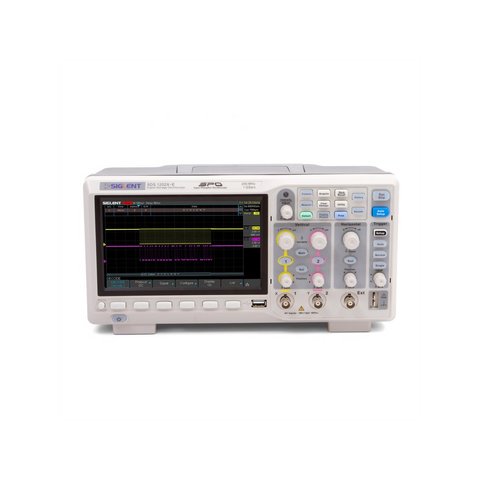

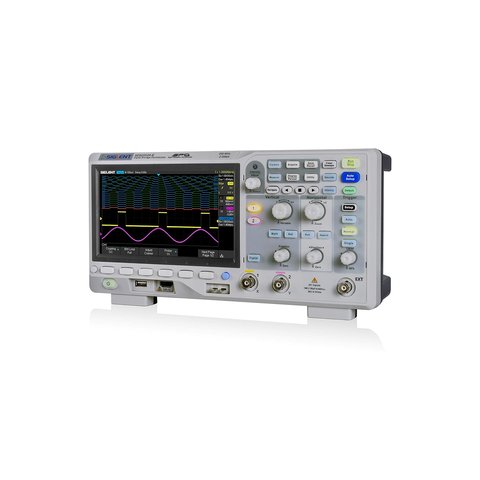

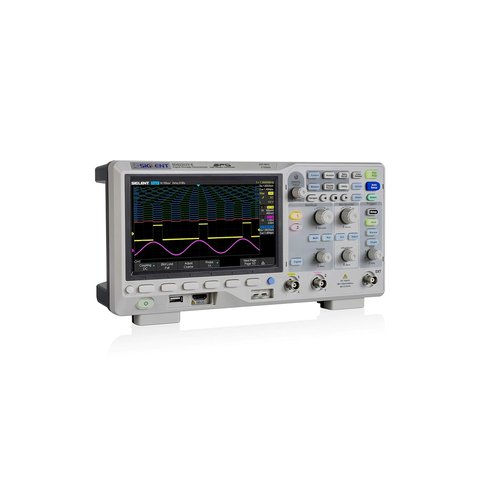

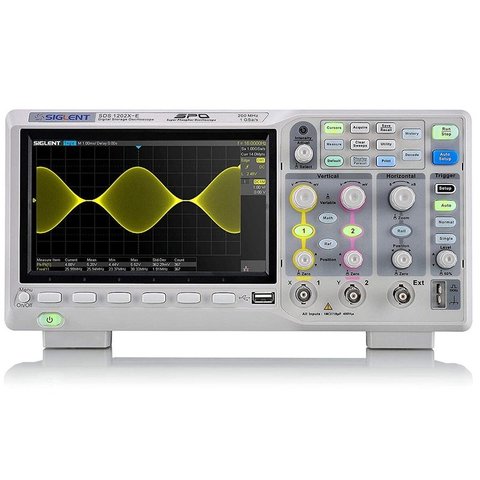

SIGLENT SDS2202X-E – настільний двоканальний фосфорний цифровий осцилограф зі смугою пропускання 200 МГц, частотою дискретизації в реальному часі 2 ГВиб/с, пам'яттю 28 млн точок, який використовує нове покоління технології SPO. Прилад має високу точність відтворення сигналу, а фоновий шум нижчий, ніж у аналогічних продуктів. Мінімальний вертикальний вхідний діапазон 500 мкВ/под, також є інноваційна цифрова система запуску з високою чутливістю і низьким рівнем спотворень, швидкість захоплення осциллограмм - 400 000 кадрів/с (режим послідовних вимірювань).
Особливості
- Частота дискретизації в реальному часі до 2 ГВиб/с (1 ГВиб/с на канал при двох активних каналах)
- Новітнє покоління технології SPO (Super Phosphor Oscilloscope)
- Довжина запису до 28 млн точок
- Цифрова система запуску
- Інтелектуальний запуск: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
- Запуск і декодування за послідовною шиною (стандартно), підтримка протоколів IIC, SPI, UART, CAN, LIN
- Запуск за відео, підтримка HDTV
- Низький рівень фонового шуму при шкалі напруг від 500 мкВ/под до 10 В/под
- 10 типів швидких комбінацій, підтримка функцій Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom, Print
- Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)
Технічні характеристики
| Модель | SDS2202X-E | SDS2352X-E |
| Смуга пропускання | 200 МГц | 350 МГц |
| Частота дискретизації (макс.) | 2 ГВиб/с | 2 ГВиб/с |
| Канали | 2 канали + зовн. | 2 канали + зовн. |
| Глибина пам'яті (макс.) | 14 млн точок/канал (не режим чергування); 28 млн точок/канал (режим чергування) | |
| Швидкість захоплення осцилограм (макс.) | 110 000 осц/с (нормальний режим), 400 000 осц/с (послідовний режим) | |
| Типи запуску | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video | |
| Серійний запуск (стандарт) | I2C, SPI, UART, CAN, LIN | |
| Тип декодування (стандарт) | I2C, SPI, UART, CAN, LIN | |
| Дисплей | 7-дюймовий TFT-РК (800 x 480 пікселів) | |
| Розміри | 312 × 133 × 151 мм | |
| Вага | 2,6 кг | |
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для SIGLENT SDS2202X-E (англ.).
Інструкція користувача
Завантажити інструкцію користувача для SIGLENT SDS2202X-E (англ.).

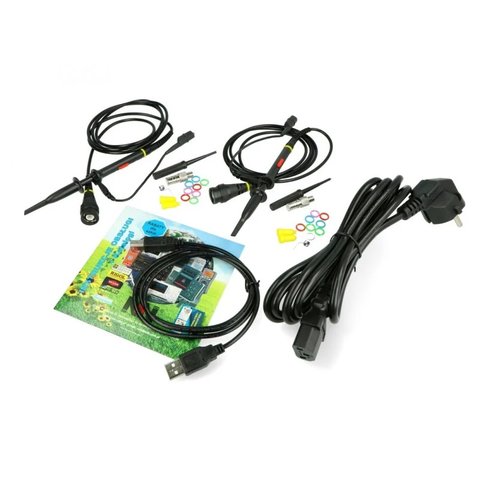

Комплектація
- Фосфорний цифровий осцилограф SIGLENT SDS2202X-E — 1 шт.
- Щупи — 2 шт.
- USB-кабель — 1 шт.
- Шнур живлення — 1 шт.
- Коротка інструкція — 1 шт.
Осцилографи та робота з ними
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 200 МГц
Тип цифрові осцилографи:
- Настільний
- Фосфорний
Частота дискретизації цифрові осцилографи:
- 2 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 28 МБ
