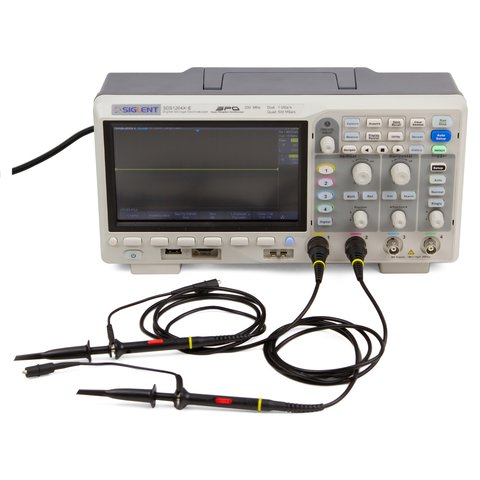

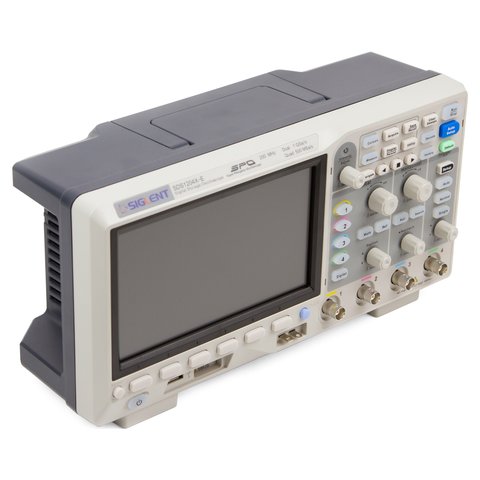

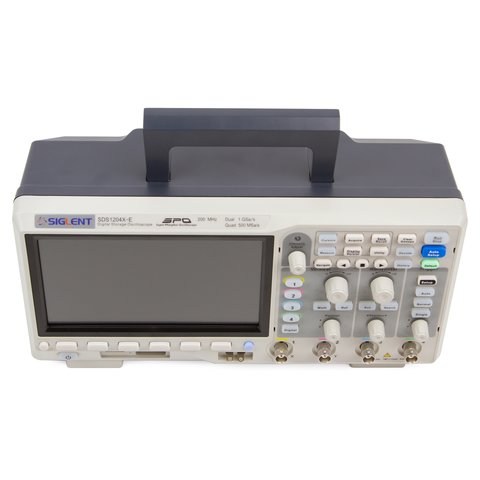

Цифровий осцилограф SIGLENT SDS1204X-E

Код: 876393
Цифровий осцилограф SIGLENT SDS1204X-E
Все про товар
Відео
Гарантія
38004.12 ₴

Все про товар

5 (3)
6 кг
Наявність на складі:
  • Львів
Гарантія: 36 місяців
4-канальний осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 ГВиб/с, пам'яттю 14 МБ і дисплеєм 7.0", захопленням 400.000 осц/сек.
38004.12 ₴
38004.12 ₴
Увага! Відправлення товару протягом 5 робочих днів.

Подібні товари

ID
Товар
Роздрібна ціна
(₴)
Ваша ціна
(₴)
Наявність на складі
Вкажіть кількість

SIGLENT SDS1204X-E – чотириканальний фосфорний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/с і стандартною глибиною пам'яті до 14 МБ.

Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм - до 400 000 осц/с в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн точок.

Особливості

  • Технологія фосфорних осцилографів нового покоління
  • Низький рівень фонового шуму
  • 38 типів автоматичних вимірювань
  • Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
  • Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
  • Апаратна високошвидкісна функція Pass/Fail
  • Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480

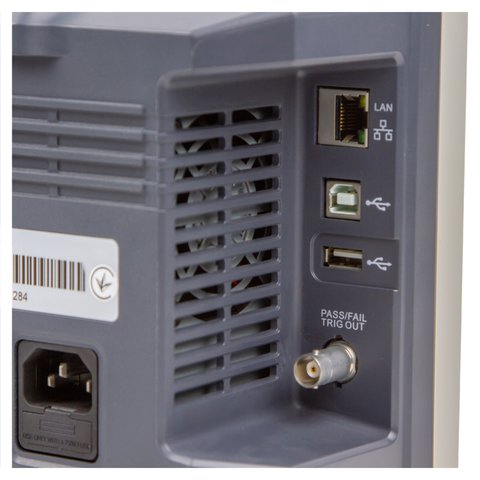

  • Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
  • Підтримка багатомовного відображення і вбудованої онлайн підтримки

Технічні характеристики

  SDS1072X-E SDS1102X-E SDS1202X-E SDS1104X-E SDS1204X-E
Смуга пропускання 70 МГц 100 МГц 200 МГц 100 МГц 200 МГц
Канали 2 + 1 зовн. 2 + 1 зовн. 2 + 1 зовн. 4 4
Частота дискретизації 1 Гвиб/с
Максимальна глибина пам'яті 14 МБ/кан (один канал); 7 МБ/кан (два канали)
Швидкість захоплення осцилограм 400,000 осц/сек (режим сегментованої вибірки)
Типи запуску Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video
Вертикальна чутливість 500 мкВ/под - 10 В/под
Математичні операції додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціація, інтеграція, квадратний корінь
ШПФ (обробка) 1 млн точок
Автоматичні вимірювання 38 типів: підрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання
Декодування I2C, SPI, UART/RS232, CAN, LIN
Ввід/вивід USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
Дисплей 7", TFT (800 × 480)

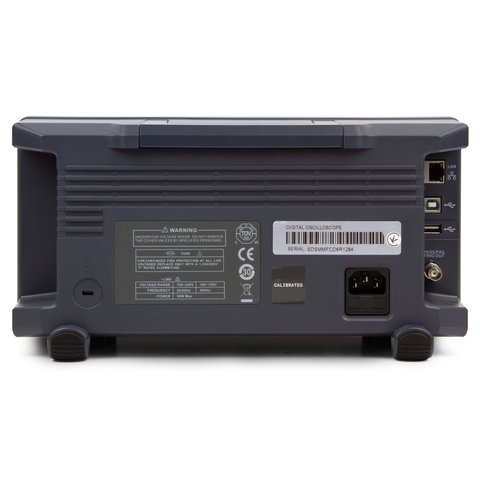

Живлення AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс.

Огляд функцій

Функція осцилографа SIGLENT 1

Функція осцилографа SIGLENT 2

Функція осцилографа SIGLENT 3

Функція осцилографа SIGLENT 4

Функція осцилографа SIGLENT 5

Функція осцилографа SIGLENT 6

Функція осцилографа SIGLENT 7

Функція осцилографа SIGLENT 8

Функція осцилографа SIGLENT 9

Функція осцилографа SIGLENT 10

Функція осцилографа SIGLENT 11

Короткий посібник

PDF  Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)

Інструкція користувача

PDF  Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)

Посібник з програмування

PDF  Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)

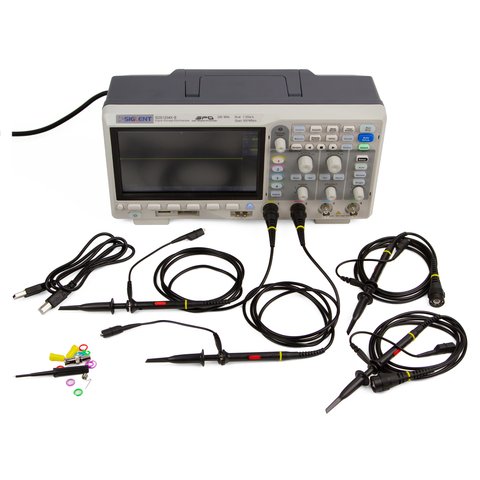

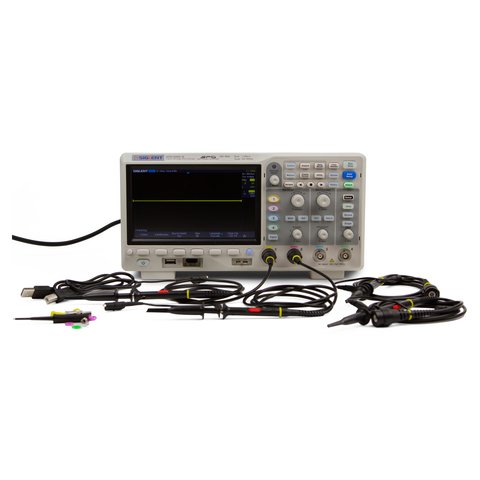

Комплектація

  • Фосфорний цифровий осцилограф SIGLENT SDS1204X-E — 1 шт.
  • Пасивний щуп 1x 10x — 4 шт.
  • USB-кабель — 1 шт.
  • Кабель живлення — 1 шт.
  • Диск з ПЗ — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Діагональ екрану цифрові осцилографи:

  • 7,0" TFT дисплей

Кількість каналів цифрові осцилографи:

  • Чотириканальний

Смуга пропускання цифрові осцилографи:

  • 200 МГц

Тип цифрові осцилографи:

  • Настільний

Частота дискретизації цифрові осцилографи:

  • 1 Гвиб/с

Об'єм пам'яті цифрові осцилографи:

  • 14 МБ
