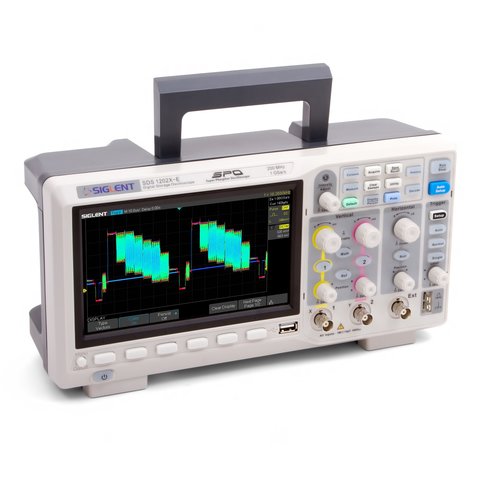

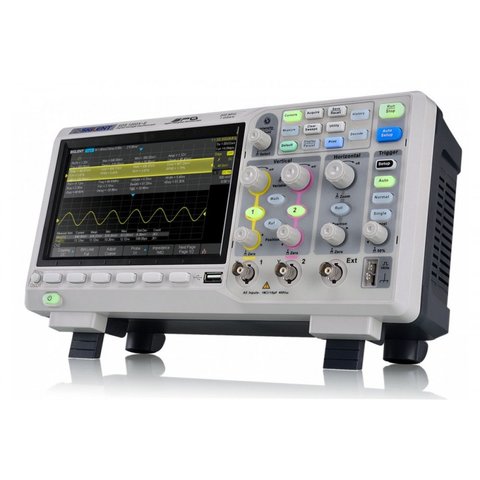

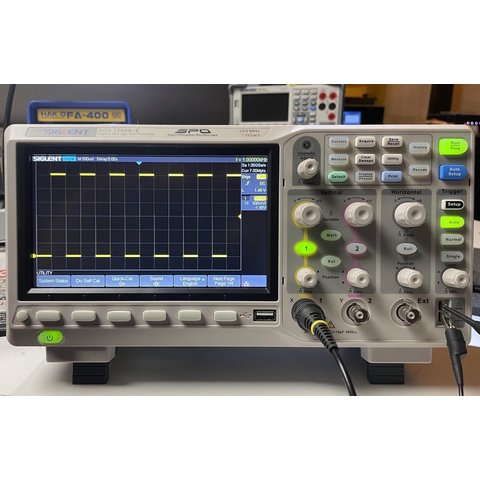

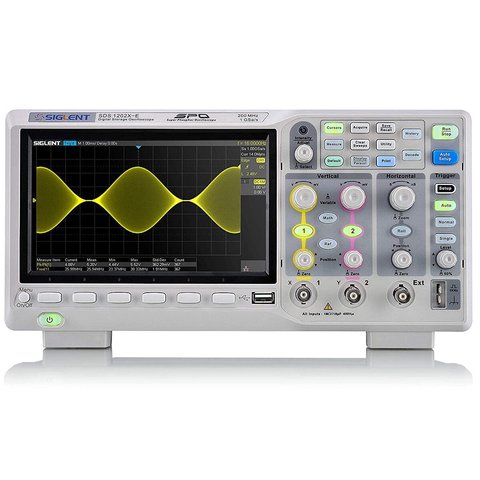

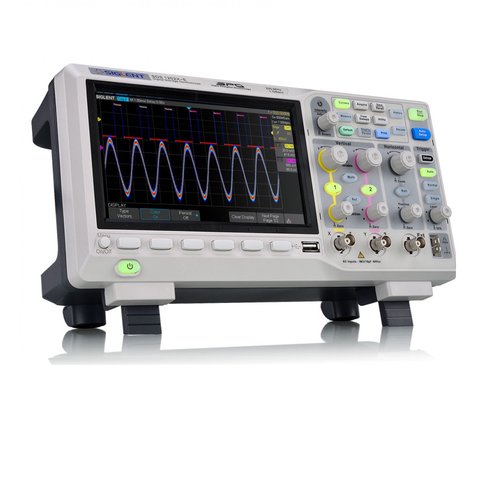

Фосфорний цифровий осцилограф SIGLENT SDS1202X-E

SIGLENT SDS1202X-E – двоканальний фосфорний осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 Гвиб/с і стандартною глибиною пам'яті до 14 МБ.

Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм – до 400 000 осц/с в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн. точок.

Особливості

• Технологія фосфорних осцилографів нового покоління
• Низький рівень фонового шуму
• 38 типів автоматичних вимірювань
• Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
• Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
• Апаратна високошвидкісна функція Pass/Fail
• Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480

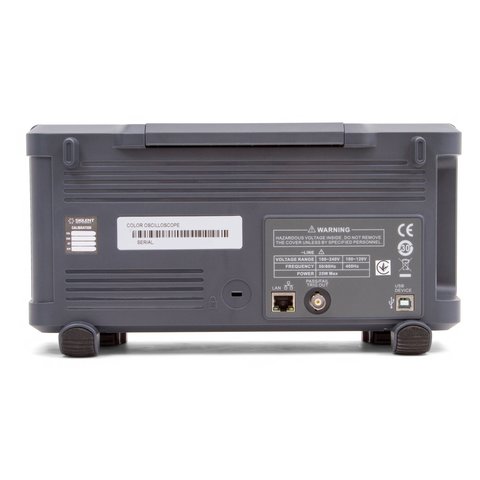

• Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
• Підтримка багатомовного відображення і вбудованої онлайн-підтримки

Відео

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Технічні характеристики

Огляд функцій

Короткий посібник

  Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)

Інструкція користувача

  Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)

Посібник з програмування

  Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)

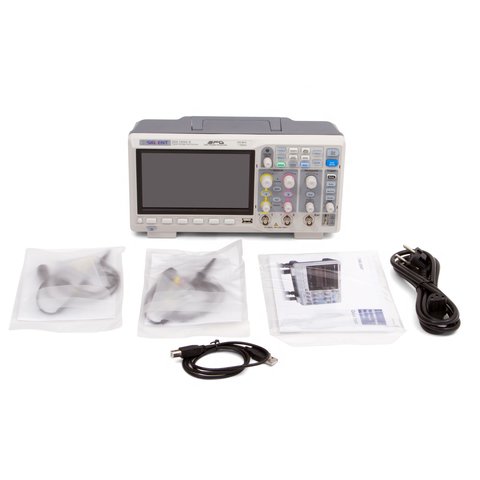

Комплектація

• Фосфорний цифровий осцилограф SIGLENT SDS1202X-E — 1 шт.
• Пасивний щуп 1x 10x — 2 шт.
• USB-кабель — 1 шт.
• Кабель живлення — 1 шт.
• Диск з ПЗ — 1 шт.
• Посібник користувача — 1 шт.

Осцилографи та робота з ними

Діагональ екрану цифрові осцилографи:

• 7,0" TFT дисплей

Кількість каналів цифрові осцилографи:

• Двоканальний

Смуга пропускання цифрові осцилографи:

• 200 МГц

Тип цифрові осцилографи:

• Настільний

• Фосфорний

Частота дискретизації цифрові осцилографи:

• 1 Гвиб/с

Об'єм пам'яті цифрові осцилографи:

• 14 МБ
