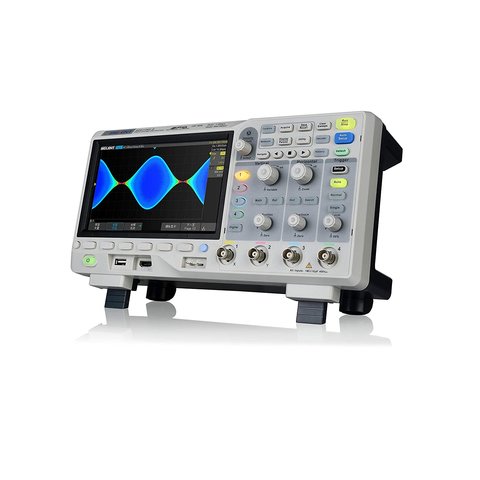

Цифровий осцилограф SIGLENT SDS1104X-E
Код: 874773
Цифровий осцилограф SIGLENT SDS1104X-E
Все про товар
Відео
Гарантія
26492.76 ₴
25168.08 ₴
Все про товар
Відео
Відео
Відео
Відео
Відео
Відео
Відео
Відео
Відео
Відео
Відео
6 кг
Наявність на складі:
Гарантія: 36 місяців - Львів
4-канальний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с, пам'яттю 14 МБ і дисплеєм 7.0", захопленням 400.000 осц/сек.
Увага! Відправлення товару протягом 5 робочих днів.
Подібні товари
ID
Товар
Роздрібна ціна
(₴)
(₴)
Ваша ціна
(₴)
(₴)
Наявність на складі
ID: 869164
40386.78
40386.78
Наявність на складі:
- Львів
ID: 869163
29266.02
27802.74
Наявність на складі:
- Львів
ID: 915164
37217.46
37217.46
Наявність на складі:
- Львів
ID: 915165
42827.40
42827.40
Наявність на складі:
- Львів

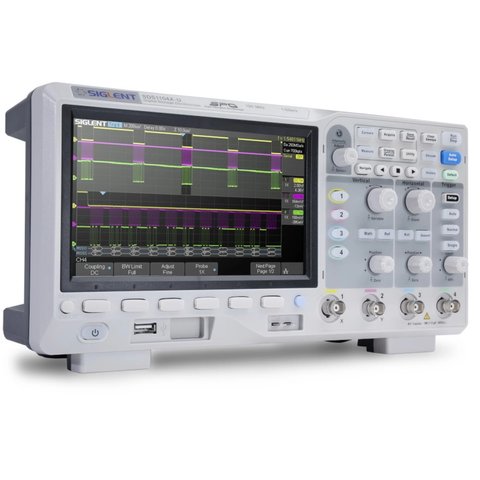

SIGLENT SDS1104X-E – чотириканальний фосфорний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 Гвиб/сек і стандартною глибиною пам'яті до 14 МБ.
Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм – до 400 000 осц/сек в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн точок.
Особливості
- Технологія фосфорних осцилографів нового покоління
- Низький рівень фонового шуму
- 38 типів автоматичних вимірювань
- Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- Рідкокристалічний TFT-дисплей (7") з роздільною здатністю 800 × 480
- Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
- Підтримка багатомовного відображення і вбудованої онлайн підтримки
Відео
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Технічні характеристики
| SDS1072X-E | SDS1102X-E | SDS1202X-E | SDS1104X-E | |
|---|---|---|---|---|
| Смуга пропускання | 70 МГц | 100 МГц | 200 МГц | 100 МГц |
| Канали | 2 + 1 зовн. | 2 + 1 зовн. | 2 + 1 зовн. | 4 |
| Частота дискретизації | 1 Гвиб/с | |||
| Максимальна глибина пам'яті | 14 МБ/кан (один канал); 7 МБ/кан (два канали) | |||
| Швидкість захоплення осцилограм | 400,000 осц/сек (режим сегментованої вибірки) | |||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video | |||
| Вертикальна чутливість | 500 мкВ/под - 10 В/под | |||
| Математичні операції | додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціація, інтеграція, квадратний корінь | |||
| ШПФ (обробка) | 1 млн точок | |||
| Автоматичні вимірювання | 38 типів: підрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання | |||
| Декодування | I2C, SPI, UART/RS232, CAN, LIN | |||
| Ввід/вивід | USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger | |||
| Дисплей | 7", TFT (800 × 480) | |||
| Живлення | AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс. | |||
Огляд функцій
Короткий посібник
Завантажити короткий посібник для SIGLENT серії SDS1000X-E (англ.)
Інструкція користувача
Завантажити інструкцію користувача для SIGLENT серії SDS1000X-E (англ.)
Посібник з програмування
Завантажити посібник з програмування для SIGLENT серії SDS1000X-E (англ.)

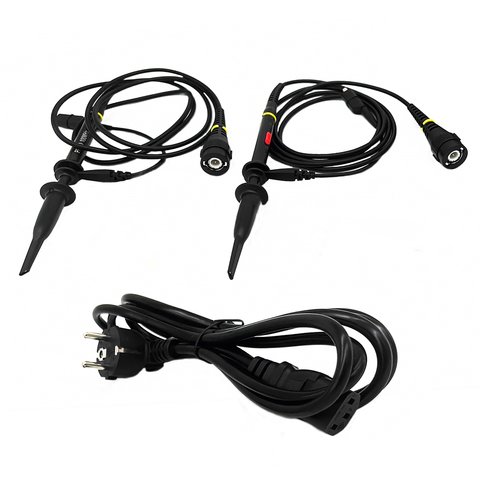

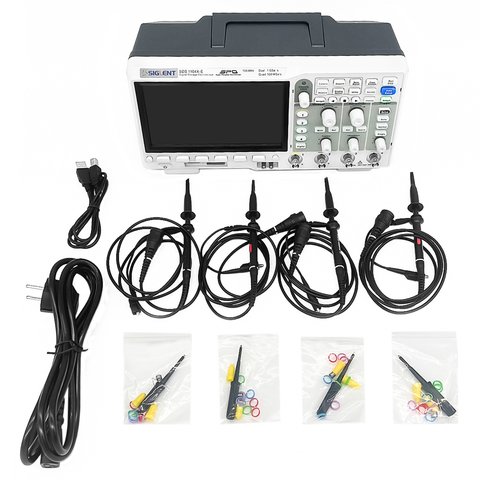

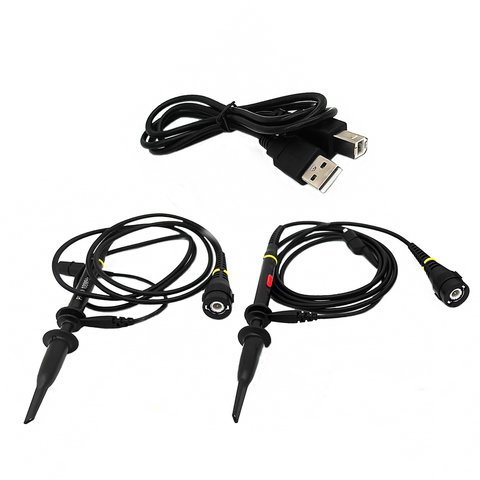

Комплектація
- Фосфорний цифровий осцилограф SIGLENT SDS1104X-E — 1 шт.
- Пасивний щуп 1x 10x — 4 шт.
- USB-кабель — 1 шт.
- Кабель живлення — 1 шт.
Осцилографи та робота з ними
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Чотириканальний
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- Настільний
- Фосфорний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 14 МБ
