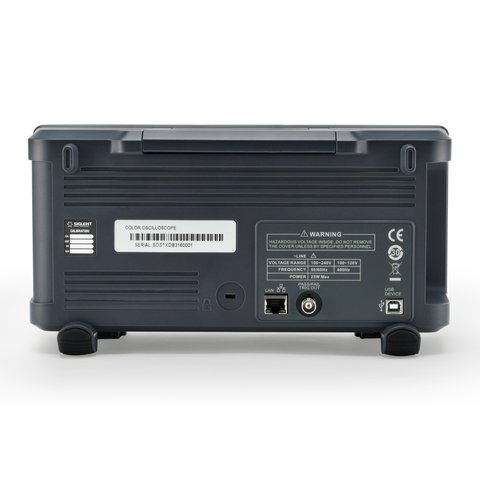

Фосфорний цифровий осцилограф SIGLENT SDS1072X-E
Все про товар
SIGLENT SDS1072X-E – двоканальний фосфорний осцилограф із смугою пропускання 70 МГц, частотою дискретизації 1 Гвиб/сек і стандартною глибиною пам'яті до 14 МБ.
Серія осцилографів SDS1000X-E відрізняється від попередніх осцилографів SDS1000X вдосконаленим апаратним, а також програмним забезпеченням. Нова лінійка приладів володіє дуже високою швидкістю захоплення осцилограм – до 400 000 осц/сек в режимі сегментованої вибірки. Функція швидкого перетворення Фур'є (ШПФ) дозволяє обробляти до 1 млн. точок.
Особливості
- Технологія фосфорних осцилографів нового покоління
- Низький рівень фонового шуму
- 38 типів автоматичних вимірювань
- Підтримка підрахунку статистики, зум-операцій, логічних операцій, математичних операцій, історії, відносних вимірювань
- Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, квадратний корінь)
- Апаратна високошвидкісна функція Pass/Fail
- 7-дюймовий TFT РК-дисплей з роздільною здатністю 800 × 480
- Широкий вибір інтерфейсів: USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger
- Підтримка багатомовного відображення і вбудованої онлайн підтримки
Відео
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Технічні характеристики
| SDS1072X-E | SDS1102X-E | SDS1202X-E | |
|---|---|---|---|
| Смуга пропускання | 70 МГц | 100 МГц | 200 МГц |
| Канали | 2 + 1 зовн. | 2 + 1 зовн. | 2 + 1 зовн. |
| Частота дискретизації | 1 Гвиб/с | ||
| Максимальна глибина пам'яті | 14 МБ/кан (один канал); 7 МБ/кан (два канали) | ||
| Швидкість захоплення осцилограм | 400,000 осц/сек (режим сегментованої вибірки) | ||
| Типи запуску | Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video | ||
| Вертикальна чутливість | 500 мкВ/под - 10 В/под | ||
| Математичні операції | додавання, віднімання, множення, ділення, швидке перетворення Фур'є, диференціація, інтеграція, квадратний корінь | ||
| ШПФ (обробка) | 1 млн точок | ||
| Автоматичні вимірювання | 38 типів: підрахунок статистики, зум-операції, логічні операції, математичні операції, історія, відносні вимірювання | ||
| Декодування | I2C, SPI, UART/RS232, CAN, LIN | ||
| Ввід/вивід | USB-Host, USB-Device, LAN, Pass/Fail, Trigger Out, Ext Trigger | ||
| Дисплей | 7-дюймовий (800×480) | ||
| Живлення | AC 100-240 В, 45 Гц - 440 Гц, 50 ВА макс. | ||
Огляд функцій
Короткий посібник
Завантажити Короткий посібник для SIGLENT серії SDS1000X-E (англ.)
Інструкція користувача
Завантажити Інструкція користувача для SIGLENT серії SDS1000X-E (англ.)
Посібник з програмування
Завантажити Посібник з програмування для SIGLENT серії SDS1000X-E (англ.)
Комплектація
- Фосфорний цифровий осцилограф SIGLENT SDS1072X-E — 1 шт.
- Пасивний щуп 1x 10x — 2 шт.
- USB-кабель — 1 шт.
- Кабель живлення — 1 шт.
Осцилографи та робота з ними
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Тип цифрові осцилографи:
- Настільний
- Фосфорний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Смуга пропускання цифрові осцилографи:
- 70 МГц
Об'єм пам'яті цифрові осцилографи:
- 14 МБ
