Аналізатор спектру RIGOL RSA5065-TG

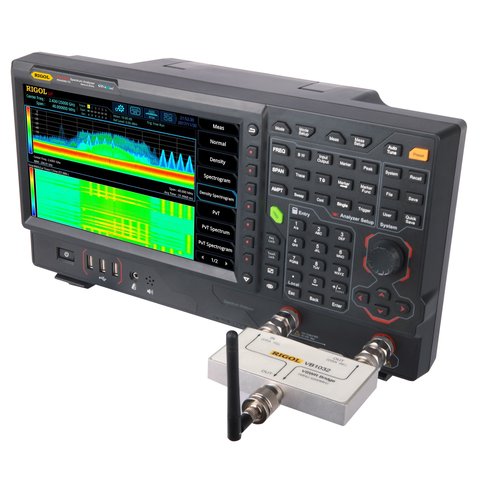

RIGOL RSA5065-TG поєднує можливість роботи в реальному режимі, відображення безлічі даних, вдосконалені функції запуску, що дає можливість користувачеві швидко захоплювати, ідентифікувати й аналізувати складні події. Аналізатор спектру сканує повний спектр від 9 кГц до 6,5 ГГц з максимальною пропускною здатністю 51,2 Мвиб/с. Пристрій обладнаний сенсорним дисплеєм діагоналлю 10,1 дюйма (25,6 см) з роздільною здатністю 1024×600 пікселів. Вбудований трекінг-генератор з діапазоном 100 кГц - 6,5 ГГц дозволяє використовувати аналізатор спектру для вимірювання S-параметрів.

Цей інструмент оптимально підходить для інженерів, що працюють з РЧ-технологіями (Wi-Fi, Bluetooth та ін.).

Особливості

• Технологія Ultra-Real;
• Частота до 6,5 ГГц;
• Середній рівень власних шумів (DANL): <-165 дБм (типово);
• Фазовий шум <-108 дБн/Гц (типово);
• Похибка вимірювань рівня <0,8 дБ;
• Трекінг-генератор з діапазоном до 6,5 ГГц;
• Мінімальна роздільна здатність по смузі пропускання (RBW) 1 Гц;
• Фільтр ЕМП та квазіпіковий детектор;
• Різні функції вимірювань;
• Безліч режимів вимірювань;
• Смуга пропускання для аналізу в реальному часі до 40 МГц;
• Додаток векторного мережевого аналізатора;
• Безліч режимів запуску;
• Щільність, спектральна діаграма та інші режими відображення як опції в ПЗ;
• Cенсорний екран 10,1 дюйма (25,6 см), що підтримує управління дотиком;

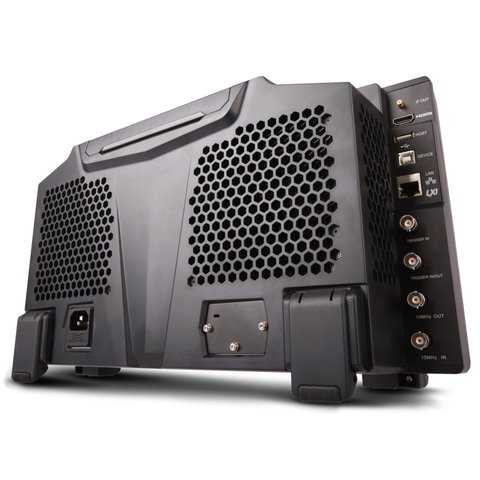

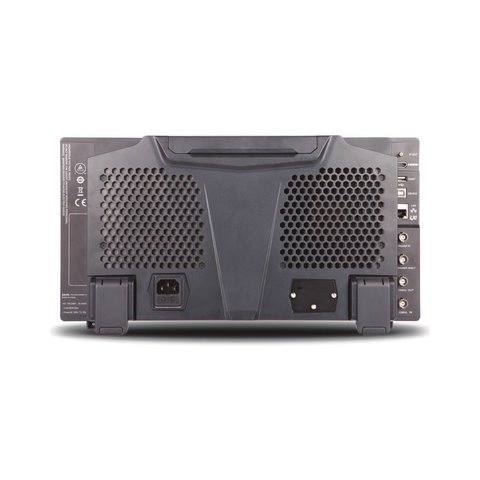

• USB, LAN, HDMI та інші інтерфейси для зв'язку.

Порівняльні характеристики

Технічні характеристики

Всі режими вимірювань

Режим загального використання General-Purpose Spectrum Analyzer (GPSA)

Частота

Точність зчитування частоти
Маркерна частотна роздільність		інтервал/(к-ть точок розгортки - 1)
Маркерна частотна невизначеність		±(маркерне частотне зчитування × опорна частотна точність + 1% × інтервал + 10% × роздільність по смузі пропускання + маркерна частотна роздільність)
Частотомір
Роздільність		1 Гц
Невизначеність		±(маркерне частотне зчитування × опорна частотна точність + роздільність частотоміра)
Частотний інтервал
Діапазон		0 Гц, 10 Гц до макс. частоти
Роздільність		2 Гц
Невизначеність		±інтервал/(к-ть точок розгортки - 1)
Фазовий шум SSB
		20 – 30°C，fc = 500 МГц
Сигнал несучої частоти	1 кГц	<-95 дБн/Гц (типово)
	10 кГц	<-106 дБн/Гц, <-108 дБн/Гц (типово)
	100 кГц	<-106 дБн/Гц, <-108 дБн/Гц (типово)
	1 МГц	<-115 дБн/Гц, <-117 дБн/Гц (типово)
Залишкова FM
		20 - 30°C, RBW = VBW = 1 кГц
Залишкова FM		<10 Гц (номінальне значення)
Смуга пропускання
Роздільність по смузі пропускання (-3 дБ)		1 Гц - 10 МГц, послідовно 1-3-10
Точність RBW		<5% (номінальне значення)
Роздільність по фільтру коефіцієнта форми (60 дБ: 3 дБ)		<5 (номінальне значення)
Смуга пропускання по відеосигналу (-3 дБ)		1 Гц - 10 МГц, послідовно 1-3-10
Роздільність по смузі пропускання (-6 дБ)		200 Гц, 9 кГц, 120 кГц, 1 МГц

Амплітуда

Діапазон вимірювань
Діапазон		fc ≥ 10 МГц
		DANL до +30 дБм
Максимальний безпечний вхідний рівень
DC напруга		50 В
Потужність РЧ в безперервному режимі		+30 дБм, аттенюація ≥ 40 дБ, передпідсилювач викл.
		-10 дБм, аттенюація = 20 дБ, передпідсилювач вкл.
Максимальний рівень пошкодження
Потужність РЧ в безперервному режимі		+33 дБм (2 Вт)
Середній відображуваний рівень шуму (DANL)
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
Передпідсилювач викл.		атенюація = 0 дБ, детектор вибірки, середні значення ≥ 50, з вимкненим трекінг-генератором, нормалізовано до 1 Гц, від 20 до 30°C, вхідний імпеданс = 50 Ω
	9 кГц – 100 кГц	<-120 дБм (типово)		<-120 дБм (типово)
	100 кГц – 20 МГц	<-135 дБм, <-140 дБм (типово)		<-135 дБм, <-140 дБм (типово)
	20 МГц – 1,5 ГГц	<-142 дБм, <-145 дБм (типово)		<-142 дБм, <-145 дБм (типово)
	1,5 ГГц – 2,7 ГГц	<-140 дБм, <-143 дБм (типово)		<-140 дБм, <-143 дБм (типово)
	2,7 ГГц – 3,2 ГГц	<-138 дБм, <-141 дБм (типово)		<-138 дБм, <-141 дБм (типово)
	3,2 ГГц – 5,5 ГГц			<-138 дБм, <-143 дБм (типово)
	5,5 ГГц – 6,5 ГГц			<-136 дБм, <-141 дБм (типово)
Передпідсилювач вкл.	100 кГц – 20 МГц	<-152 дБм, <-160 дБм (типово)		<-152 дБм, <-160 дБм (типово)
	20 МГц – 1,5 ГГц	<-162 дБм, <-165 дБм (типово)		<-162 дБм, <-165 дБм (типово)
	1,5 ГГц – 2,7 ГГц	<-160 дБм, <-163 дБм (типово)		<-160 дБм, <-163 дБм (типово)
	2,7 ГГц – 3,2 ГГц	<-158 дБм, <-161 дБм (типово)		<-158 дБм, <-161 дБм (типово)
	3,2 ГГц – 5,5 ГГц			<-156 дБм, <-161 дБм (типово)
	5,5 ГГц – 6,5 ГГц			<-154 дБм, <-159 дБм (типово)
Відображення рівня
Логарифмічна шкала		1 - 200 дБ
Лінійна шкала		від 0 до опорного рівня
К-ть точок для відображення		801
К-ть записів		6
Детектор записів		normal, pos-peak, neg-peak, sample, RMS average, voltage average, quasi-peak
Функції запису		clear write, max hold, min hold, average, view, blank
Одиниці вимірювання		дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Смуга пропускання
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
		аттенюація = 10 дБ, по відношенню до 50 МГц, 20 – 30°C
Передпідсилювач викл.	100 кГц – 3,2 ГГц	<0,5 дБ, <0,3 дБ (типово)		<0,5 дБ, <0,3 дБ (типово)
	3.2 ГГц – 6,5 ГГц			<0,7 дБ, <0,5 дБ (типово)
		аттенюація = 0 дБ, по відношенню до 50 МГц, 20 – 30°C
Передпідсилювач вкл.	100 кГц – 3,2 ГГц	<0,7 дБ, <0,3 дБ (типово)		<0,7 дБ, <0,3 дБ (типово)
	3.2 ГГц – 6,5 ГГц			<0,9 дБ, <0,5 дБ (типово)
Невизначеність вхідної атенюації
Діапазон налаштувань		0 – 50 дБ, з кроком 1 дБ
Невизначеність		fc = 50 МГц, по відношенню до 10 дБ, передпідсилювач викл., 20 – 30°C
		<0,3 дБ
Абсолютна точність амплітуди
Невизначеність		fc = 50 МГц, піковий детектор, передпідсилювач викл., аттенюація = 10 дБ, рівень вхідного сигналу = -10 дБм, 20 – 30°C
		<0,3 дБ
Опорний рівень
Діапазон	Логарифмічна шкала	-170 дБм – +30 дБм, з кроком 0,01 дБ
	Лінійна шкала	707 pV – 7,07 V, 0,11% (0,01 дБ) роздільність
RBW Switching
Невизначеність		1 Гц – 1 МГц: <0,1 дБ
		3 МГц, 10 МГц: <0,3 дБ
Невизначеність вимірювання рівня
		95% рівень довірчої ймовірності, S/N > 20 дБ, RBW = VBW = 1 кГц, передпідсилювач викл., аттенюація = 10 дБ, -50 дБм < вхідний рівень ≤ 0 дБм, fc > 10 МГц, 20 – 30°C
Невизначеність вимірювання рівня		<0,8 дБ (номінальне значення)
РЧ вхід КСВН
		RSA5032	RSA5032-TG	RSA5065	RSA5065-TG
КСВН	300 кГц – 3,2 ГГц	<1,6 (номінальне значення)		<1,6 (номінальне значення)
	3,2 ГГц – 6,5 ГГц			<1,8 (номінальне значення)
Спотворення
Перехоплення складових другої гармоніки (SHI)		fc ≥ 50 МГц, рівень вхідного сигналу = -20 дБм, аттенюація = 0 дБ, передпідсилювач викл.
		+45 дБм
Перехоплення складових третього порядку (–I)		fc ≥ 50 МГц, два -20 дБм тону при 200 кГц, аттенюація = 0 дБ, передпідсилювач викл.
		+11 дБм, +15 дБм (типово)
1 дБ амплітудні спотворення (P1дБ)		fc ≥ 50 МГц, аттенюація = 0 дБ, передпідсилювач викл.
		0 дБм (номінальне значення)
Паразитний вихідний сигнал
Залишковий відгук		вхід обривається при навантаженні 50 Ом, аттенюація = 0 дБ, 20 – 30°C
		<-90 дБм, <-100 дБм (типово)
Проміжна частота		<-60 дБн
Паразитний вхід		рівень мікшування = -30 дБм
		<-60 дБн

Розгортка

Запуск

Трекінг-генератор

Режим аналізатора спектру в реальному часі (RTSA)

Комплектація

• Аналізатор спектру RIGOL RSA5065-TG — 1 шт.
• Кабель живлення — 1 шт.

Додаткові характеристики аналізатора спектру:

• Зі слідкуючим генератором

Максимальна частота аналізатора спектру:

• 6,5 ГГц
