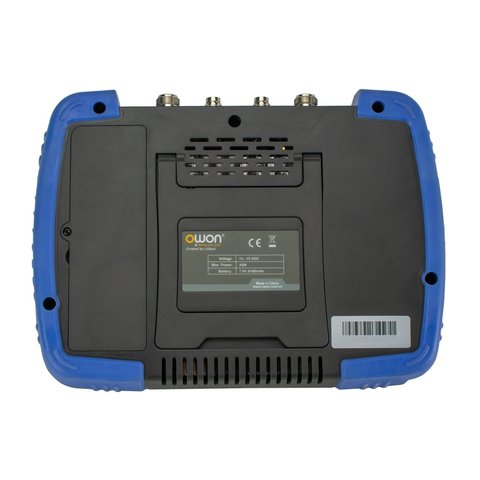

Аналізатор спектру OWON HSA1036-TG
Все про товар
OWON HSA1036-TG – це аналізатор спектра з частотним діапазоном від 9 кГц до 3,6 ГГц і частотною роздільною здатністю 1 Гц, оснащений трекінг-генератором. Прилад може вимірювати слабкі сигнали з середнім рівнем шуму -160 дБм. 8-дюймовий (1024 × 768) сенсорний IPS-екран з широким кутом огляду робить роботу комфортнішою. Також модель має вбудований давач освітленості, який регулює яскравість підсвічування дисплея відповідно до навколишнього середовища.
OWON HSA1036-TG оснащений функцією "пройдено/не пройдено". Вона дає змогу швидко визначити, чи відповідають результати випробувань раніше встановленим критеріям. Це портативний і простий у використанні прилад.
Особливості
- Забезпечення функції тестування на відповідність вимогам EMI, додаткове тестове програмне забезпечення EMC
- Стандартна можливість оповіщення про проходження/провал тесту на місці
- Трекінг-генератор 1,6 ГГц / 3,6 ГГц, генератор сигналів 3,6 ГГц
- Стандартний приймач GPS, додаткова антена, інформація про широту/довготу та запис тестової інформації
- 8-дюймовий сенсорний екран IPS LCD, ширший кут огляду
- Літій-іонний акумулятор, час роботи до 4-6 годин
Технічні характеристики
| Частотний діапазон | 9 кГц - 3,6 ГГц |
| Роздільна здатність за частотою | 1 Гц |
| Швидкість старіння | <1 ppm/рік |
| Фазовий шум (fc=1 ГГц) | <-80 дБн/Гц за умови зміщення 10 кГц |
| Роздільна здатність за смугою пропускання (-3 дБ) (RBW) | від 10 Гц до 500 кГц (1-10 покрокової послідовності), 1 МГц, 3 МГц |
| Смуга пропускання відеосигналу (-3дБ) (VBW) | від 10 Гц до 3 МГц |
| Відображуваний усереднений рівень шумів (DANL) | вхідне згасання = 0 дБ, вибірковий детектор, середнє значення траси ≥20, від 20℃ до 30℃, вхідний опір = 50 Ом, смуга пропускання нормалізується до 1 Гц |
| 1 МГц-10 МГц | -160 дБм (стандартно) |
| 10 МГц-1 ГГц | -160 дБм (стандартно) |
| 1 ГГц - 1,6 ГГц | -158 дБм (стандартно) |
| 1 ГГц - 3,6 ГГц | -158 дБм (стандартно) |
| Детектори | позитивний пік, негативний пік, зразок, норма, середньоквадратичне значення |
| Функції відстеження | очистити, написати, утримання максимуму, утримання мінімуму, огляд, чиста сторінка, усереднення |
| Одиниці вимірювання | дБм, дБуВт, дБпВт, дБмВ, дБуВ, Вт, В |
| Трекінг-генератор | 100 кГц-3,6 ГГц (трекінг-генератор) 35 МГц-3,6 ГГц (генератор сигналів) |
| Діапазон рівнів вихідної потужності | -30 дБм-0 дБм |
| Роздільна здатність за рівнем вихідної потужності | 1 дБ |
| Інтерфейси | USB HOST, USB DEVICE, LAN, роз'єм навушників |
| Дисплей | 8-дюймовий сенсорний РК-дисплей |
| Акумулятор | 7,4 В, 9100 мАг |
| Потужність | 100 В ~ 240 В, 50/60 Гц |
| Робоча температура | 0~40 ℃ |
| Температура зберігання | -20 °C до +60 °C |
| Габарити | 265 мм × 190 мм × 58 мм |
| Вага (без пакування) | близько 2,5 кг |
Технічні дані
Завантажити технічні дані OWON HSA1036-TG (англ.).
Комплектація
- Аналізатор спектру OWON HSA1036-TG — 1 шт.
- Кабель живлення — 1 шт.
- CD-диск — 1 шт.
- Короткий посібник — 1 шт.
- USB-кабель — 1 шт.
- Перехідник — 1 шт.
- Металевий кейс — 1 шт.
- GPS-антена — 1 шт.
Додаткові характеристики аналізатора спектру:
- Зі слідкуючим генератором
Максимальна частота аналізатора спектру:
- 3,6 ГГц
