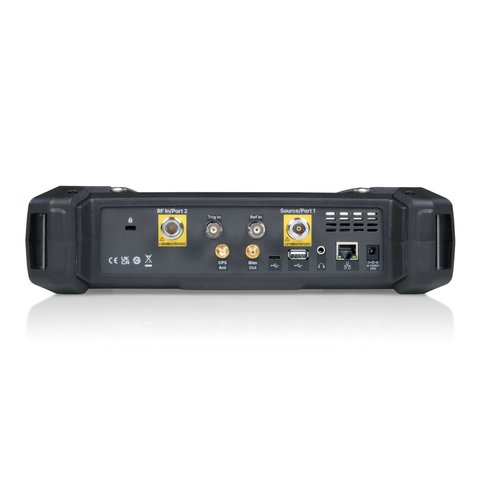

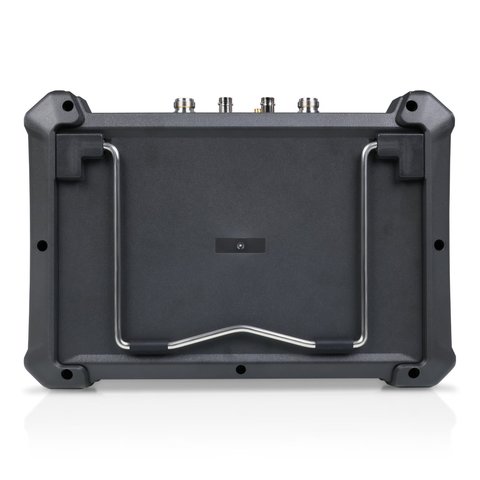

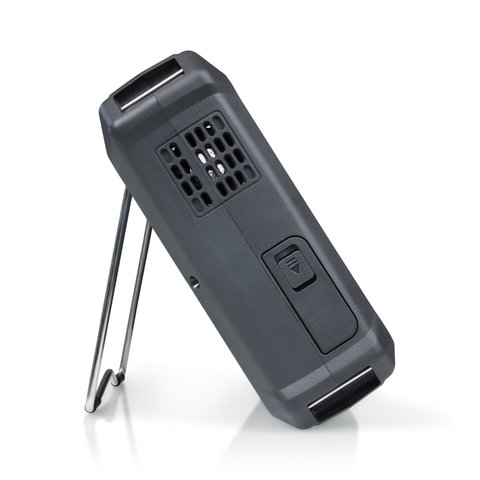

Аналізатор спектру та мереж SIGLENT SHA852A
Все про товар
SIGLENT SHA852A — це універсальний портативний аналізатор спектру та антенно-кабельний тестер, який працює з сигналами широкого діапазону частот до 7,5 ГГц. Розроблений з урахуванням потреб інженерів, SIGLENT SHA852A оснащений великим 8,4-дюймовим сенсорним дисплеєм, з управлінням за допомогою зручного поворотного перемикача та клавіатури.
SIGLENT SHA852A дозволяє проводити автоматичні вимірювання та підтримує різні режими роботи, що робить його незамінним для таких завдань, як моніторинг трансляції, сканування потужності каналів, виявлення бездротових перешкод, моніторинг живлення та перевірка електромагнітної сумісності. Він також містить вбудований підсилювач та опцію незалежного джерела сигналу для додаткової гнучкості.
Функціонал антенно-кабельного тестера SIGLENT SHA852A має функції вбудованого зміщення напруги постійного струму та векторного аналізу односпрямованих двопортових мереж. Це дозволяє приладу виконувати такі завдання як вимірювання параметрів оптичної рефлектометрії, аналіз коефіцієнта стоячої хвилі за напруженістю (VSWR), налагодження належності портів, вимірювання внесених втрат, налагодження баштового підсилювача, визначення місця пошкодження кабелю та аналіз діаграми Сміта.
SIGLENT SHA852A постачається зі стандартною сумкою для транспортування та ручним ременем. Час роботи від акумулятора становить до 4 годин. Для покращення функціональності прилад також можна оснастити опціями GPS та спрямованої антени, що робить його надійним інструментом для польового використання.
Особливості
- Діапазон частот аналізатора спектру: 9 кГц - 7,5 ГГц;
- 3 режими роботи: стандартні режими аналізатора спектру і антенно-кабельного тестера та додатковий режим векторного аналізатора мереж;
- Діапазон частот антенно-кабельного тестера: 100 кГц - 7,5 ГГц;
- Опція визначення потужності каналу, коефіцієнта потужності суміжного каналу (ACPR ), гармонік і точки перехоплення третього порядку (TOI);
- Стандартний попередній підсилювач;
- 8,4-дюймовий сенсорний дисплей;
- Час роботи від акумулятора: 4 год;
- Опції:
- Незалежний генератор немодульованих сигналів;
- Режим аналізу модуляції аналогового та цифрового сигналу;
- Удосконалений набір інструментів для вимірювання з відображенням даних у вигляді каскадної діаграми;
- GPS-приймач і реєстрація GPS даних
Відео
Технічні характеристики
| Модель | SHA851A | SHA852A |
|---|---|---|
| Аналізатор спектру | ||
| Діапазон частот | 9 кГц - 3,6 ГГц | 9 кГц - 7,5 ГГц |
| Відображуваний середній рівень шуму | -165 дБм/Гц | |
| Фазовий шум (при 1 ГГц, типово) | -104 дБн/Гц при зміщенні односмугового фазового шуму 10 кГц | |
| Попередній підсилювач | Стандартний | |
| Антенно-кабельний тестер | ||
| Діапазон частот | 100 кГц - 3,6 ГГц | 100 кГц - 7,5 ГГц |
| Векторний мережевий аналізатор (опція) | ||
| Діапазон частот | 100 кГц - 3,6 ГГц | 100 кГц - 7,5 ГГц |
| Динамічний діапазон | 114 дБ | |
| Інші функції | Удосконалений набір інструментів для вимірювання, аналіз аналогової модуляції, аналіз цифрової модуляції, місцезнаходження GPS, незалежний генератор, зміщення постійного струму | |
| Типи модуляції (опціонально) | AM, FM, PM, ASK, FSK, MSK, PSK, DPSK, QAM | |
| Інтерфейс зв'язку | LAN, USB-пристрій, USB-хост (USB-GPIB) | |
| Дисплей | TFT LCD, 800 × 600 пікселів, 8,4-дюймовий сенсорний екран | |
| Час роботи від батареї | 4 год | |
| Габарити | 33 × 23 × 10 см | |
| Вага | 3,175 кг | |
Посібник користувача
Завантажити Короткий посібник користувача для серії SIGLENT SHA850A (англ.).
Технічний паспорт
Завантажити Технічний паспорт для серії SIGLENT SHA850A (англ.).
Комплектація
- Аналізатор спектру SIGLENT SHA852A — 1 шт.
- Адаптер змінного/постійного струму — 1 шт.
- Шнур живлення — 1 шт.
- Кабель USB Type-C — 1 шт.
- Літієва акумуляторна батарея — 1 шт.
- Сумка для транспортування — 1 шт.
- Короткий посібник користувача — 1 шт.
Сумісність
- Програмне розширення SIGLENT SHA850-AMA
- Програмне розширення SIGLENT SHA850-DMA
- Програмне розширення SIGLENT SHA850-VNA
- Програмне розширення SIGLENT SHA850-SOR
Максимальна частота аналізатора спектру:
- 7,5 ГГц
