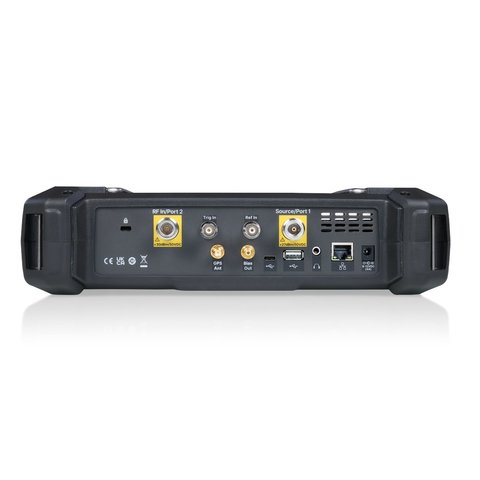

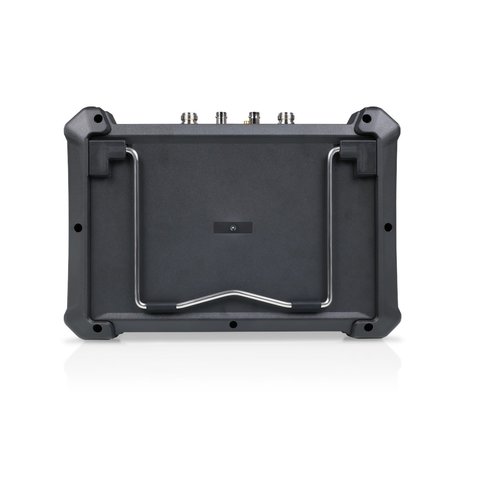

Аналізатор спектру та мереж SIGLENT SHA851A
Все про товар
SIGLENT SHA851A — це універсальний портативний аналізатор спектру та антенно-кабельний тестер, який працює з сигналами в діапазоні частот від 9 кГц до 3,6 ГГц. Розроблений з урахуванням потреб інженерів, SIGLENT SHA851A оснащений великим сенсорним дисплеєм 800×600 пікселів з діагоналлю 8,4 дюйма (21,3 см), з управлінням за допомогою зручного поворотного перемикача та клавіатури.
SIGLENT SHA851A дозволяє проводити автоматичні вимірювання та підтримує різні режими роботи, що робить його незамінним для таких завдань, як моніторинг трансляції, сканування потужності каналів, виявлення бездротових перешкод, моніторинг живлення та перевірка електромагнітної сумісності. Він також містить вбудований підсилювач та опцію незалежного джерела сигналу для додаткової гнучкості.
Функціонал антенно-кабельного тестера SIGLENT SHA851A має функції вбудованого зміщення напруги постійного струму та векторного аналізу односпрямованих двопортових мереж. Це дозволяє приладу виконувати такі завдання як вимірювання параметрів оптичної рефлектометрії, аналіз коефіцієнта стоячої хвилі за напруженістю (VSWR), налагодження належності портів, вимірювання внесених втрат, налагодження баштового підсилювача, визначення місця пошкодження кабелю та аналіз діаграми Сміта.
SIGLENT SHA851A постачається зі стандартною сумкою для транспортування та ручним ременем. Час роботи від акумулятора становить до 4 годин. Для покращення функціональності прилад також можна оснастити опціями GPS та спрямованої антени, що робить його надійним інструментом для польового використання.
Особливості
- Діапазон частот аналізатора спектру: 9 кГц - 3,6 ГГц;
- 3 режими роботи: стандартні режими аналізатора спектру і антенно-кабельного тестера та додатковий режим векторного аналізатора мереж;
- Діапазон частот антенно-кабельного тестера: 100 кГц - 3,6 ГГц;
- Опція визначення потужності каналу, коефіцієнта потужності суміжного каналу (ACPR ), гармонік і точки перехоплення третього порядку (TOI);
- Стандартний попередній підсилювач;
- 8,4-дюймовий сенсорний дисплей;
- Час роботи від акумулятора: 4 год;
- Опції:
- Незалежний генератор немодульованих сигналів;
- Режим аналізу модуляції аналогового та цифрового сигналу;
- Удосконалений набір інструментів для вимірювання з відображенням даних у вигляді каскадної діаграми;
- GPS-приймач і реєстрація GPS даних
Технічні характеристики
| Модель | SHA851A | SHA852A |
|---|---|---|
| Аналізатор спектру | ||
| Діапазон частот | 9 кГц - 3,6 ГГц | 9 кГц - 7,5 ГГц |
| Відображуваний середній рівень шуму | -165 дБм/Гц | |
| Фазовий шум (при 1 ГГц, типово) | -104 дБн/Гц при зміщенні односмугового фазового шуму 10 кГц | |
| Попередній підсилювач | Стандартний | |
| Антенно-кабельний тестер | ||
| Діапазон частот | 100 кГц - 3,6 ГГц | 100 кГц - 7,5 ГГц |
| Векторний мережевий аналізатор (опція) | ||
| Діапазон частот | 100 кГц - 3,6 ГГц | 100 кГц - 7,5 ГГц |
| Динамічний діапазон | 100 кГц - 1 МГц: 102 дБ, 108 дБ (тип.) | 100 кГц - 1 МГц: 102 дБ, 108 дБ (тип.) |
| 1 МГц - 1,5 ГГц: 109 дБ, 114 дБ (тип.) | 1 МГц - 1,5 ГГц: 109 дБ, 114 дБ (тип.) | |
| 1,5 ГГц - 3,6 ГГц: 107 дБ, 112 дБ (тип.) | 1,5 ГГц - 3,6 ГГц: 107 дБ, 112 дБ (тип.) | |
| 3,6 ГГц - 6,5 ГГц: 105 дБ, 109 дБ (тип.) | ||
| 6,5 ГГц - 7,5 ГГц: 102 дБ, 107 дБ (тип.) | ||
| Інші функції | Удосконалений набір інструментів для вимірювання, аналіз аналогової модуляції, аналіз цифрової модуляції, місцезнаходження GPS, незалежний генератор, зміщення постійного струму | |
| Типи модуляції (опціонально) | AM, FM, PM, ASK, FSK, MSK, PSK, DPSK, QAM | |
| Інтерфейс зв'язку | LAN, USB-пристрій, USB-хост (USB-GPIB) | |
| Дисплей | TFT LCD, 800 × 600 пікселів, 8,4-дюймовий сенсорний екран | |
| Час роботи від батареї | 4 год | |
| Габарити | 33 × 23 × 10 см | |
| Вага | 3,175 кг | |
Інструкція користувача
Завантажити Короткий посібник користувача для серії SIGLENT SHA850A (англ.).
Технічний паспорт
Завантажити Технічний паспорт для серії SIGLENT SHA850A (англ.).
Комплектація
- Аналізатор спектру SIGLENT SHA851A — 1 шт.
- Адаптер змінного/постійного струму — 1 шт.
- Шнур живлення — 1 шт.
- Кабель USB Type-C — 1 шт.
- Літієва акумуляторна батарея — 1 шт.
- Сумка для транспортування — 1 шт.
- Короткий посібник користувача — 1 шт.
Сумісність
- Програмне розширення SIGLENT SHA850-AMA
- Програмне розширення SIGLENT SHA850-DMA
- Програмне розширення SIGLENT SHA850-VNA
- Програмне розширення SIGLENT SHA850-SOR
Максимальна частота аналізатора спектру:
- 3,6 ГГц
