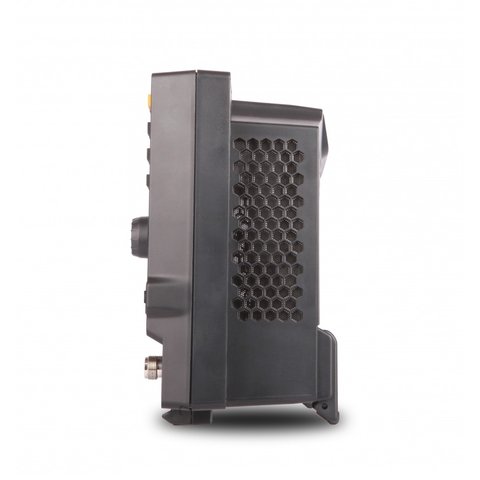

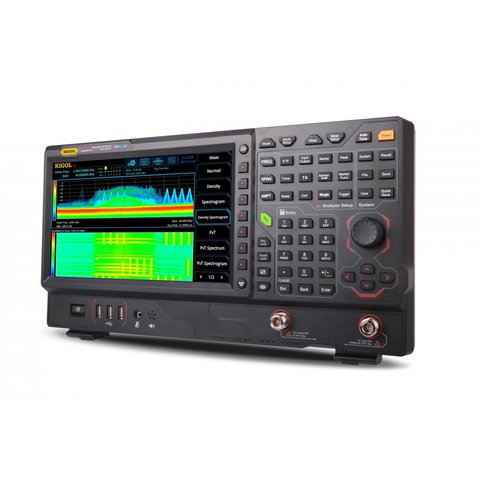

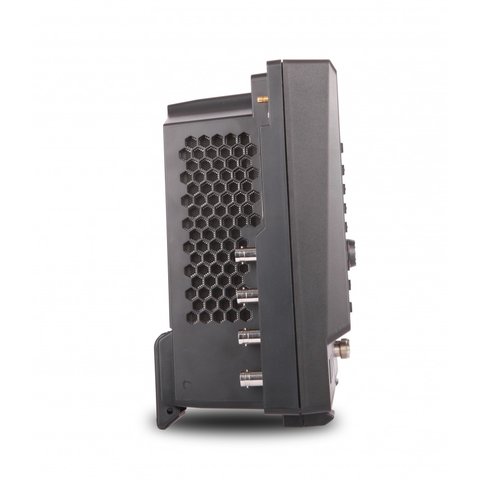

Аналізатор спектру реального часу RIGOL RSA5032
Код: 874609
Все про товар
4.65 кг Гарантія: 36 місяців
Пристрій сканує повний спектр від 9 кГц до 3,2 ГГц з максимальною пропускною здатністю 51,2 Мвиб/с.
Гуртом дешевше
RIGOL RSA5032 поєднує можливість роботи в реальному режимі, відображення безлічі даних, вдосконалені функції запуску, що дає можливість користувачеві швидко захоплювати, ідентифікувати і аналізувати складні події. Пристрій сканує повний спектр від 9 кГц до 3,2 ГГц з максимальною пропускною здатністю 51,2 Мвиб/с.
Це чудовий інструмент для інженерів, що працюють з РЧ-технологіями (WiFi, Bluetooth та ін.).
Особливості
- Технологія Ultra-Real.
- Частота до 3,2 ГГц.
- Середній рівень власних шумів (DANL): <-165 дБм (типово).
- Фазовий шум <-108 дБн/Гц (типово).
- Похибка вимірювань рівня <0.8 дБ.
- Мінімальна роздільна здатність по смузі пропускання (RBW) 1 Гц.
- Фільтр ЕМП та квазіпіковий детектор.
- Різні функції вимірювань.
- Безліч режимів вимірювань.
- Смуга пропускання для аналізу в реальному часі до 40 МГц.
- Безліч режимів запуску.
- Щільність, спектральна діаграма, та інші режими відображення в якості опції в ПЗ.

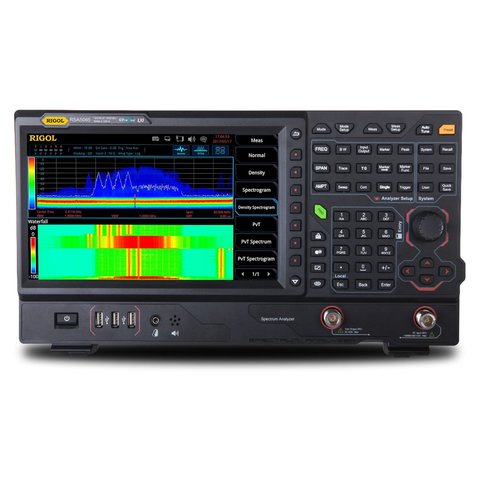

- 10.1-дюймовий сенсорний екран, що підтримує управління дотиком.

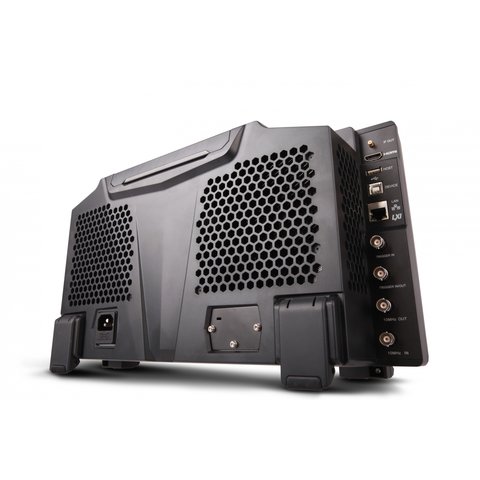

- USB, LAN, HDMI та інші інтерфейси для зв'язку.
Порівняльні характеристики
RSA5032 | RSA5065 | |
---|---|---|
Діапазон частот | 9 кГц – 3.2 ГГц | 9 кГц – 6.5 ГГц |
Середній рівень власних шумів (DANL) | <-165 дБм (типово) | |
Фазовий шум | <-108 дБн/Гц (типово) | |
Смуга пропускання в реальному часі | до 40 МГц | |
Роздільна здатність по смузі пропускання | 1 Гц – 10 МГц | |
Мінимум 100% POI | 7,45 мкс | |
Загальні х-ки | ||
Живлення | 100 В – 240 В (номінальне значення) | |
Дисплей | 10.1-дюймовий сенсорний РКД | |
Розміри | 410 × 224 × 135 мм | |
Вага | 4,65 кг |
Технічні характеристики
Всі режими вимірювань
Внутрішня опорна частота | |
---|---|
Опорна частота | 10 МГц |
Точність | ±[(часу з минулого калібрування × швидкість старіння) + стабільність температури + точність калібрування] |
Початкова точність калібрування | Стандартно: < 1 ppm |
Стабільність температури | 0℃ – 50℃ , при опорній величині 25℃. Стандартно: <0.5 ppm |
Швидкість старіння | Стандартно: <1 ppm/год |
Режим загального використання General-Purpose Spectrum Analyzer (GPSA)
Частота
Точність зчитування частоти | ||
Маркерна частотна роздільність | інтервал/(к-ть точок розгортки - 1) | |
Маркерна частотна невизначеність | ±(маркерне частотне зчитування × опорна частотна точність + 1% × інтервал + 10% × роздільність по смузі пропускання + маркерна частотна роздільність) | |
Частотомір | ||
Роздільність | 1 Гц | |
Невизначеність | ±(маркерне частотне зчитування × опорна частотна точність + роздільність частотоміра) | |
Частотний інтервал | ||
Діапазон | 0 Гц, 10 Гц до макс. частоти | |
Роздільність | 2 Гц | |
Невизначеність | ±інтервал/(к-ть точок розгортки - 1) | |
Фазовий шум SSB | ||
20℃ – 30℃,fc = 500 МГц | ||
Сигнал несучої частоти | 1 кГц | <-95 дБн/Гц (типово) |
10 кГц | <-106 дБн/Гц, <-108 дБн/Гц (типово) | |
100 кГц | <-106 дБн/Гц, <-108 дБн/Гц (типово) | |
1 МГц | <-115 дБн/Гц, <-117 дБн/Гц (типово) | |
Залишкова FM | ||
20℃ - 30℃ , RBW = VBW = 1 кГц | ||
Залишкова FM | <10 Гц (номінальне значення) | |
Смуга пропускання | ||
Роздільність по смузі пропускання (-3 дБ) | 1 Гц - 10 МГц, послідовно 1-3-10 | |
Точність RBW | <5% (номінальне значення) | |
Роздільність по фільтру коефіцієнта форми (60 дБ: 3 дБ) | <5 (номінальне значення) | |
Смуга пропускання по відеосигналу (-3 дБ) | 1 Гц - 10 МГц, послідовно 1-3-10 | |
Роздільність по смузі пропускання (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
Амплітуда
Діапазон вимірювань | |||||
Діапазон | fc ≥ 10 МГц | ||||
DANL до +30 дБм | |||||
Максимальний безпечний вхідний рівень | |||||
DC напруга | 50 В | ||||
Потужність РЧ в безперервному режимі | +30 дБм, аттенюація ≥ 40 дБ, передпідсилювач викл. | ||||
-10 дБм, аттенюація = 20 дБ, передпідсилювач вкл. | |||||
Максимальний рівень пошкодження | |||||
Потужність РЧ в безперервному режимі | +33 дБм (2 Вт) | ||||
Середній відображуваний рівень шуму (DANL) | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
Передпідсилювач викл. | 9 кГц – 100 кГц | <-120 дБм (типово) | <-120 дБм (типово) | ||
100 кГц – 20 МГц | <-135 дБм, <-140 дБм (типово) | <-135 дБм, <-140 дБм (типово) | |||
20 МГц – 1.5 ГГц | <-142 дБм, <-145 дБм (типово) | <-142 дБм, <-145 дБм (типово) | |||
1.5 ГГц – 2.7 ГГц | <-140 дБм, <-143 дБм (типово) | <-140 дБм, <-143 дБм (типово) | |||
2.7 ГГц – 3.2 ГГц | <-138 дБм, <-141 дБм (типово) | <-138 дБм, <-141 дБм (типово) | |||
3.2 ГГц – 5.5 ГГц | <-138 дБм, <-143 дБм (типово) | ||||
5.5 ГГц – 6.5 ГГц | <-136 дБм, <-141 дБм (типово) | ||||
Передпідсилювач вкл. | 100 кГц – 20 МГц | <-152 дБм, <-160 дБм (типово) | <-152 дБм, <-160 дБм (типово) | ||
20 МГц – 1.5 ГГц | <-162 дБм, <-165 дБм (типово) | <-162 дБм, <-165 дБм (типово) | |||
1.5 ГГц – 2.7 ГГц | <-160 дБм, <-163 дБм (типово) | <-160 дБм, <-163 дБм (типово) | |||
2.7 ГГц – 3.2 ГГц | <-158 дБм, <-161 дБм (типово) | <-158 дБм, <-161 дБм (типово) | |||
3.2 ГГц – 5.5 ГГц | <-156 дБм, <-161 дБм (типово) | ||||
5.5 ГГц – 6.5 ГГц | <-154 дБм, <-159 дБм (типово) | ||||
Відображення рівня | |||||
Логарифмічна шкала | 1 дБ - 200 дБ | ||||
Лінійна шкала | від 0 до опорного рівня | ||||
К-ть точок для відображення | 801 | ||||
К-ть записів | 6 | ||||
Детектор записів | normal, pos-peak, neg-peak, sample, RMS average, voltage average, quasi-peak | ||||
Функції запису | clear write, max hold, min hold, average, view, blank | ||||
Одиниці вимірювання | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||
Смуга пропускання | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
аттенюація = 10 дБ, по відношенню до 50 МГц, 20℃ – 30℃ | |||||
Передпідсилювач викл. | 100 кГц – 3.2 ГГц | <0.5 дБ, <0.3 дБ (типово) | <0.5 дБ, <0.3 дБ (типово) | ||
3.2 ГГц – 6.5 ГГц | <0.7 дБ, <0.5 дБ (типово) | ||||
аттенюація = 0 дБ, по відношенню до 50 МГц, 20℃ – 30℃ | |||||
Передпідсилювач вкл. | 100 кГц – 3.2 ГГц | <0.7 дБ, <0.3 дБ (типово) | <0.7 дБ, <0.3 дБ (типово) | ||
3.2 ГГц – 6.5 ГГц | <0.9 дБ, <0.5 дБ (типово) | ||||
Невизначеність вхідної атенюації | |||||
Діапазон налаштувань | 0 дБ – 50 дБ, з кроком 1 дБ | ||||
Невизначеність | fc = 50 МГц, по відношенню до 10 дБ, передпідсилювач викл., 20℃ – 30℃ | ||||
<0.3 дБ | |||||
Абсолютна точність амплітуди | |||||
Невизначеність | fc = 50 МГц, піковий детектор, передпідсилювач викл., аттенюація = 10 дБ, рівень вхідного сигналу = -10 дБм, 20℃ – 30℃ | ||||
<0.3 дБ | |||||
Опорний рівень | |||||
Діапазон | Логарифмічна шкала | -170 дБм – +30 дБм, з кроком 0.01 дБ | |||
Лінійна шкала | 707 pV – 7.07 V, 0.11% (0.01 дБ) роздільність | ||||
RBW Switching | |||||
Невизначеність | 1 Гц – 1 МГц: <0.1 дБ | ||||
3 МГц, 10 МГц: <0.3 дБ | |||||
Невизначеність вимірювання рівня | |||||
95% рівень довірчої ймовірності, S/N > 20 дБ, RBW = VBW = 1 кГц, передпідсилювач викл., аттенюація = 10 дБ, -50 дБм < вхідний рівень ≤ 0 дБм, fc > 10 МГц, 20℃ – 30℃ | |||||
Невизначеність вимірювання рівня | <0.8 дБ (номінальне значення) | ||||
РЧ вхід КСВН | |||||
RSA5032 | RSA5032-TG | RSA5065 | RSA5065-TG | ||
КСВН | 300 кГц – 3.2 ГГц | <1.6 (номінальне значення) | <1.6 (номінальне значення) | ||
3.2 ГГц – 6.5 ГГц | <1.8 (номінальне значення) | ||||
Спотворення | |||||
Перехоплення складових другої гармоніки (SHI) | fc ≥ 50 МГц, рівень вхідного сигналу = -20 дБм, аттенюація = 0 дБ, передпідсилювач викл. | ||||
+45 дБм | |||||
Перехоплення складових третього порядку (–I) | fc ≥ 50 МГц, два -20 дБм тони при 200 кГц, аттенюація = 0 дБ, передпідсилювач викл. | ||||
+11 дБм, +15 дБм (типово) | |||||
1 дБ амплітудні спотворення (P1дБ) | fc ≥ 50 МГц, аттенюація = 0 дБ, передпідсилювач викл. | ||||
0 дБм (номінальне значення) | |||||
Паразитний вихідний сигнал | |||||
Залишковий відгук | вхід обривається при навантаженні 50 Ом, аттенюація = 0 дБ, 20℃ – 30℃ | ||||
<-90 дБм, <-100 дБм (типово) | |||||
Проміжна частота | <-60 дБн | ||||
Паразитний вхід | mixer level = -30 дБм | ||||
<-60 дБн |
Розгортка
Час розгортки | інтервал ≥ 10 Гц | 1 мс – 4,000 с |
нульовий інтервал | 1 мкс – 6,000 с | |
Невізначеність часу розгортки | інтервал ≥ 10 Гц, RBW ≥ 1 кГц | 5% (номінальне значення) |
нульовий інтервал (час розгортки > 1 мс) | 5% (номінальне значення) | |
Тип розгортки | тривала, одинична |
Запуск
Джерело запуску | free run, external 1, external 2, video | |
Затримка запуску | інтервал ≥ 10 Гц | 0 – 500 мс |
нульовий інтервал | 0 – 500 мс |
Режим аналізатора спектру в реальному часі (RTSA)
Аналіз смуги пропускання в реальному часі | 25 МГц | ||
Мін. тривалість сигналу для 100% POI при повній точності | 7.45 мкс | ||
Детектор записів | pos-peak, neg-peak, sample, average | ||
К-ть записів | 6 | ||
Тип вікна | Хеннінга, Блекмана-Харріса, прямокутне, з плоскою вершиною, Кайзера, Гаусса | ||
Роздільність по смузі пропускання | інтервал | Мін. смуга пропускання | Макс. смуга пропускання |
40 МГц | 100 кГц | 3.21 МГц | |
25 МГц | 62.8 кГц | 2.01 МГц | |
10 МГц | 25.1 кГц | 804 кГц | |
1 МГц | 2.51 кГц | 80.4 кГц | |
100 кГц | 251 Гц | 8.04 кГц | |
Макс. частота дискретизації | 51.2 Мвиб/с | ||
Значення ШПФ | 146,484/с (номінальне значення) | ||
К-сть маркерів | 8 | ||
Амплітудна роздільність | 0.01 дБ | ||
Точка частоти | 801 | ||
Час збору даних | >156.5 мкс (макс. частота дискретизації) | ||
Амплітуда | |||
Плоскість амплітуди | <0.5 дБ (номінальне значення) | ||
SFDR | <-60 дБн (типово) | ||
Щільність UltraReal | |||
Діапазон ймовірності | 0 – 100% (з кроком 0.1%) | ||
Мін. інтервал | 5 кГц | ||
Тривалість інерційності | 32 мс – 10 с | ||
Спектрограма UltraReal | |||
Глибина історії | 8,192 | ||
Динамічний діапазон, що покриваються кольором Bitmap | 200 дБ | ||
UltraReal PVT | |||
Мін. час збору даних | 187.9 мкс | ||
Макс. час збору даних | 40 с | ||
Запуск | |||
Джерело запуску | free run, external 1, external 2, power, FMT | ||
UltraReal FMT | |||
Діаграма запуску | щільність, спектрограма, нормальна, PVT | ||
Роздільність запуску | 0.5 дБ (номінальне значення) | ||
Критерії запуску | enter, leave, inside, outside, enter-leave, leave-enter |
Комплектація
- Аналізатор спектру RIGOL RSA5032 — 1 шт.
- Кабель живлення — 1 шт.
Максимальна частота аналізатора спектру:
- 3,2 ГГц
