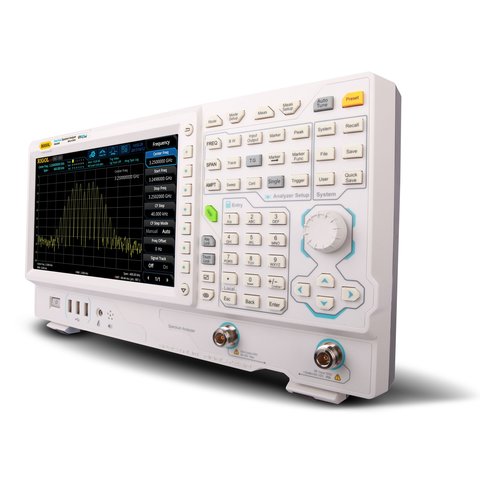

Аналізатор спектру реального часу RIGOL RSA3030
Код: 890204
Аналізатор спектру реального часу RIGOL RSA3030
Все про товар
Гарантія
258300.00 ₴
Все про товар
8 кг Гарантія: 36 місяців
Аналізатор спектру з частотою 3 ГГц і технологією Ultra-Real, яка об'єднує в собі повноцінний свіпуючий аналізатор спектру і аналізатор спектру в реальному масштабі часу.
Аналізатор спектру Rigol RSA3030 використовує інноваційну технологію Ultra-Real, яка поєднує в собі повноцінний свіпуючий аналізатор спектру і аналізатор спектру в реальному масштабі часу. У режимі реального часу аналізатор спектру Rigol RSA3030 дозволяє вимірювати і відображати спектр в тимчасовій області з смугою огляду до 40 МГц з гарантованим захопленням сигналів з мінімальною тривалістю 7,45 мкс.
Особливості
- Технологія UltraReal.
- Режими: аналізатор спектру (GPSA) і аналізатор спектру реального часу (RTSA).
- Смуга частот до 3 ГГц.
- Різноманітність функцій вимірювання.
- Різноманітність режимів запуску та запуск по масці.
- Щільність, спектрограмма і інші режими відображення результатів вимірювань.
- Дисплей 10.1 дюйма, сенсорний ємнісний екран.
- USB, LAN, HDMI і інші комунікаційні та інші інтерфейси.
Відео
Технічні характеристики
| Характеристики | Параметри | Значення | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для всіх вимірювальних режимів | |||||||||||||||||||||||||||||||||||||
| Частота | Частотний діапазон | 9 кГц…3,0 ГГц | |||||||||||||||||||||||||||||||||||
| Джерело опорної частоти | Опорна частота | 10 МГц | |||||||||||||||||||||||||||||||||||
| Точність після калібрування | стандартно | <1 ppm | |||||||||||||||||||||||||||||||||||
| опція OCXO-C08 | <0,1 ppm | ||||||||||||||||||||||||||||||||||||
| Температурна стабільність джерела опорної частоти (0~50 °C) | стандартно |
<0,5 ppm | |||||||||||||||||||||||||||||||||||
| опція OCXO-C08 | <0,005 ppm | ||||||||||||||||||||||||||||||||||||
| Старіння | стандартно | <1 ppm/рік | |||||||||||||||||||||||||||||||||||
| опція OCXO-C08 | <0,03 ppm/рік | ||||||||||||||||||||||||||||||||||||
| Режим стандартного аналізатора спектра зі свіпування (GPSA) | |||||||||||||||||||||||||||||||||||||
| Частота | Маркер |
Роздільність | ± смуга огляду / (кіл. точок розгортки-1) |
||||||||||||||||||||||||||||||||||
| Похибка |
± (індикована частота × похибка опорної частоти + 1% × смуга огляду + 10% × смуга пропускання + роздільність маркера) | ||||||||||||||||||||||||||||||||||||
| Лічильник частоти |
Роздільність |
1 Гц | |||||||||||||||||||||||||||||||||||
| Похибка |
± (індикована частота × похибка опорної частоти + роздільність лічильника) | ||||||||||||||||||||||||||||||||||||
| Смуга огляду |
Діапазон | Нульова, 100 Гц ... максимальна частота (штатно) Нульова, 10 Гц ... максимальна частота (з опцією RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
| Роздільність |
2 Гц | ||||||||||||||||||||||||||||||||||||
| Похибка |
± смуга огляду / (кіл. точок розгортки-1) | ||||||||||||||||||||||||||||||||||||
| Щільність фазових шумів (500 МГц, 20~30 °C) | 1 кГц | <-90 дБн/Гц | |||||||||||||||||||||||||||||||||||
| 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) | ||||||||||||||||||||||||||||||||||||
| Смуга пропускання | Роздільність ПЧ RBW (-3 дБ ) | 10 Гц… 3 МГц, з кроком 1-3-10 (штатно) 1 Гц… 10 МГц, з кроком 1-3-10 (з опцією RSA3000-BW1) |
|||||||||||||||||||||||||||||||||||
| Похибка RBW | <5% | ||||||||||||||||||||||||||||||||||||
| Вибірковість (60 дБ/3 дБ) | <5:1 | ||||||||||||||||||||||||||||||||||||
| Роздільність відео VBW (-3 дБ ) | 1 Гц… 10 МГц, з кроком 1-3-10 | ||||||||||||||||||||||||||||||||||||
| Роздільність RBW (-6 дБ ) з опцією RSA3000-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||||||||||||||||||||||||||||||||
| Амплітуда | Вимірювання рівня (fц ≥ 10 МГц) | Діапазон (fц≥10 МГц) | Рівень власних шумів … +30 дБм | ||||||||||||||||||||||||||||||||||
| Максимальний рівень на вході | Постійна напруга | 50 В | |||||||||||||||||||||||||||||||||||
| Макс. рівень CW RF Power | +30 дБм (1 Вт), атенюатор ≥40 дБ, передпідсилювач викл. | ||||||||||||||||||||||||||||||||||||
| - 10 дБм , атенюатор =20 дБ, передпідсилювач вкл. | |||||||||||||||||||||||||||||||||||||
| Макс. небезпечний рівень CW RF Power | +33 дБм (2 Вт) | ||||||||||||||||||||||||||||||||||||
| Середній рівень шумів (типово) 0 дБ атенюатор, усереднення ≥50, трекінг-генератор викл., Нормалізований до 1 Гц |
без передпідсилювача | ||||||||||||||||||||||||||||||||||||
| 9 кГц...100 кГц | <-120 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 2,7 ГГц…3,0 ГГц |
<-136 дБм, <-141 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
| з передпідсилювачем (опція RSA3000-PA) | |||||||||||||||||||||||||||||||||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) | ||||||||||||||||||||||||||||||||||||
| 2,7 ГГц…3,0 ГГц |
<-156 дБм, <-161 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
| Частотний відгук (атенюатор = 10 дБ, відн. 50 МГц) | без передпідсилювача | ||||||||||||||||||||||||||||||||||||
| 100 кГц…3,0 ГГц |
<0,7 дБ; <0,5 дБ (тип.) |
||||||||||||||||||||||||||||||||||||
| з передпідсилювачем (опція RSA3000-PA) | |||||||||||||||||||||||||||||||||||||
| 100 кГц…3,0 ГГц |
<1,0 дБ; <0,5 дБ (тип.) |
||||||||||||||||||||||||||||||||||||
| Відображення рівня | Логарифмічна шкала | 1 дБ…200 дБ | |||||||||||||||||||||||||||||||||||
| Лінійна шкала | 0 до опорного рівня | ||||||||||||||||||||||||||||||||||||
| Кількість точок | 801 | ||||||||||||||||||||||||||||||||||||
| Кількість графіків | 6 | ||||||||||||||||||||||||||||||||||||
| Тип детектора | звичайний, вибірка, позитивний піковий, негативний піковий, середньоквадратичний, середня напруга, квазіпіковий (опція RSA3000-EMC) | ||||||||||||||||||||||||||||||||||||
| Операції з графіками | безперервне відображення, утримання максимуму, утримання мінімуму, усереднення, перегляд, очищення | ||||||||||||||||||||||||||||||||||||
| Одиниці вимірювання | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||||||||||||||||||||||||||||||||
| Атенюатор | Діапазон ослаблення | 0…50 дБ, з кроком 1 дБ | |||||||||||||||||||||||||||||||||||
| Похібка перемикання (Fц = 50 МГц, відн. 10 дБ, предпідсилювач викл): | <0,3 дБ | ||||||||||||||||||||||||||||||||||||
| Абсолютна амплітудна похибка (Центральна частота = 50 МГц, передпідсилювач вимкнений, ослаблення 10 дБ, вхідний сигнал -10 дБм, 20 ºC ... 30 ° C) |
<0,3 дБ | ||||||||||||||||||||||||||||||||||||
| Установка опорного рівня | Логарифмічна шкала | -170 дБм…+30 дБм з кроком 0,01 дБ | |||||||||||||||||||||||||||||||||||
| Лінійна шкала | 707 пВ...7,07 В; 0,11% роздільність | ||||||||||||||||||||||||||||||||||||
| Похибка вимірювання рівня (достовірність 95%, с/ш> 20 дБ, RBW = VBW = 1 кГц, без підсилювача, ослаблення 10 дБ, -50 дБм <опорний рівень <0, 10 МГц <центральна частота> 10 МГц, 20 ºC to 30 ° C) | 1,0 дБ | ||||||||||||||||||||||||||||||||||||
| Похибка перемикання RBW |
1 Гц...1 МГц | <0,1 дБ | |||||||||||||||||||||||||||||||||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||||||||||||||||||||||||||||||||
| Передпідсилювач (опція RSA3000-PA) | Частотний діапазон | 100 кГц…4,5 ГГц | |||||||||||||||||||||||||||||||||||
| Посилення | 20 дБ | ||||||||||||||||||||||||||||||||||||
| КСВН (атенюатор ≥10 дБ, передпідсилювач викл.) | 300 кГц…3,0 ГГц |
<1,6 дБ | |||||||||||||||||||||||||||||||||||
| 3,0 ГГц...4,5 ГГц |
<1,8 дБ | ||||||||||||||||||||||||||||||||||||
| Гармонійні спотворення 2-го порядку (Центральна частота ≥50 МГц, атенюатор = 0 дБ, вх. рівень = -20 дБ) |
SHI : +45 дБм | ||||||||||||||||||||||||||||||||||||
| Інтермодуляційні спотворення 3-го порядку (Центральна частота ≥50 МГц, атенюатор = 0 дБ, вх. рівень = -20 дБ) |
TOI: +10 дБм , типово +15 дБм | ||||||||||||||||||||||||||||||||||||
| Комбінаційні спотворення | <-60 дБн | ||||||||||||||||||||||||||||||||||||
| Власні комбінаційні перешкоди (Вх. термінатор 50 Ом, атенюатор = 0 дБ) |
<-90 дБм, <-100 дБм, типово | ||||||||||||||||||||||||||||||||||||
| Розгортка | Час розгортки | Нульовий огляд | 1 мкс…6000 с | ||||||||||||||||||||||||||||||||||
| Смуга огляду ≥10 Гц | 1 мс... 4000 с | ||||||||||||||||||||||||||||||||||||
| Похибка часу розгортки | Нульовий огляд | 5% | |||||||||||||||||||||||||||||||||||
| Смуга огляду ≥10 Гц, RBW ≥1 кГц | 5% | ||||||||||||||||||||||||||||||||||||
| Тип запуску | безперервний, одноразовий | ||||||||||||||||||||||||||||||||||||
| Запуск | Джерело | вільний, зовнішній 1, зовнішній 2, відео | |||||||||||||||||||||||||||||||||||
| Затримка | Нульовий огляд | 0...500 мс | |||||||||||||||||||||||||||||||||||
| Смуга огляду ≥10 Гц | 0...500 мс | ||||||||||||||||||||||||||||||||||||
| Режим аналізатора спектру реального часу (RTSA) | |||||||||||||||||||||||||||||||||||||
| Основні параметри RTSA |
Смуга аналізу в реальному часі | Стандартно | 10 МГц | ||||||||||||||||||||||||||||||||||
| опція RSA5000-B25 | 25 МГц | ||||||||||||||||||||||||||||||||||||
| опція RSA5000-B40 | 40 МГц | ||||||||||||||||||||||||||||||||||||
| Мін. тривалість для гарантованого захоплення сигналів 100% POI | Стандартно |
9,3 мкс | |||||||||||||||||||||||||||||||||||
| опція RSA5000-B25 | 7,82 мкс | ||||||||||||||||||||||||||||||||||||
| опція RSA5000-B40 | 7,45 мкс |
||||||||||||||||||||||||||||||||||||
| Мін. тривалість для гарантованого захоплення сигналів 100% POI з різними RBW, мкс |
|
||||||||||||||||||||||||||||||||||||
| Тип детектора | вибірка, позитивний піковий, негативний піковий, середнє | ||||||||||||||||||||||||||||||||||||
| Кількість графіків | 6 | ||||||||||||||||||||||||||||||||||||
| Тип вікна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||||||||||||||||||||||||||||||||
| Роздільність (для вікна Kaiser) | забезпечує 6 RBW для кожного вікна, крім прямокутного; | ||||||||||||||||||||||||||||||||||||
| Смуга огляду | Мін. діапазон / Макс. діапазон | ||||||||||||||||||||||||||||||||||||
| 40 МГц | 100 кГц / 3,21 МГц | ||||||||||||||||||||||||||||||||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | ||||||||||||||||||||||||||||||||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||||||||||||||||||||||||||||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||||||||||||||||||||||||||||||||
| 100 КГц | 251 Гц / 8,04 кГц | ||||||||||||||||||||||||||||||||||||
| Максимальна частота дискретизації | 51,2 Мвиб/сек | ||||||||||||||||||||||||||||||||||||
| Швидкість ШПФ (FFT) | 146484 FFT/сек | ||||||||||||||||||||||||||||||||||||
| Кількість маркерів | 8 | ||||||||||||||||||||||||||||||||||||
| Роздільність по амплитуді | 0,01 дБ | ||||||||||||||||||||||||||||||||||||
| Кількість точок по частоті | 801 | ||||||||||||||||||||||||||||||||||||
| Час захоплення (макс. дискретизація) | >156,5 мкс | ||||||||||||||||||||||||||||||||||||
| Амплітуда | Нерівномірність АЧХ | <0,5 дБ | |||||||||||||||||||||||||||||||||||
| SFDR | <-50 дБн | ||||||||||||||||||||||||||||||||||||
| Режим Density (спектральна щільність) | Діапазон щільності | 0...100% з кроком 0,1% | |||||||||||||||||||||||||||||||||||
| Мін. смуга огляду | 5 кГц | ||||||||||||||||||||||||||||||||||||
| Персистенция | 32 мс...10 с | ||||||||||||||||||||||||||||||||||||
| Режим Spectrogram (Спектрограма) | Глибина пам'яті | 8192 точки | |||||||||||||||||||||||||||||||||||
| Динамічний діапазон (охоплення. Bitmap) | 200 дБ | ||||||||||||||||||||||||||||||||||||
| Режим PvT (Розподіл потужності в часі) |
Мін. час захоплення | 187,9 мкс | |||||||||||||||||||||||||||||||||||
| Макс. час захоплення | 40 с | ||||||||||||||||||||||||||||||||||||
| Джерело запуску | зовнішній запуск, зовнішній 1, зовнішній 2, потужність, по частотній масці FMT | ||||||||||||||||||||||||||||||||||||
| Запуск по частотній масці | Діаграма запуску | спектральна щільність, спектрограма, звичайна, PVT | |||||||||||||||||||||||||||||||||||
| Роздільність запуска | 0,5 дБ | ||||||||||||||||||||||||||||||||||||
| Критерії запуску | входить, виходить, всередині, зовні, входить-виходить, виходить-входить | ||||||||||||||||||||||||||||||||||||
| Входи / виходи | Роз'єми на передній панелі | RF вхід (ВЧ вхід) | Роз'єм N-типу (female) Імпеданс 50 Ом |
||||||||||||||||||||||||||||||||||
| Вихід трекінг-генератора | Роз'єм N-типу (female) Імпеданс 50 Ом |
||||||||||||||||||||||||||||||||||||
| Вхід / вихід джерела опорного сигналу | Внутрішнє джерело | Частота 10 МГц Вихідний рівень +3 дБм ... + 10 дБм, +7 дБм (тип.) Роз'єм BNC-тип (female) Імпеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
| Зовнішнє джерело | Частота 10 МГц ± 5 ppm Вхідний рівень 0 дБм ... + 10 дБм Роз'єм BNC-тип (female) Імпеданс 50 Ом |
||||||||||||||||||||||||||||||||||||
| Вхід / вихід зовнішнього запуску | Вхід зовнішнього запуску 1 | Роз'єм BNC-типу (female) Імпеданс ≥1 кОм Рівень запуску: 5 В TTL рівень |
|||||||||||||||||||||||||||||||||||
| Вхід зовнішнього запуску 2 / вихід синхронізації |
Роз'єм BNC-тип (female) Імпеданс ≥1 кОм (вхід зовнішнього запуску 2) Імпеданс 50 Ом (вихід синхронізації) Рівень запуску: 5 В TTL рівень |
||||||||||||||||||||||||||||||||||||
| Інші роз'єми | IF вихід (вихід ПЧ) | Частота 430 МГц ± 20 МГц Роз'єм SMB (male) Імпеданс 50 Ом |
|||||||||||||||||||||||||||||||||||
| Інтерфейси | USB Host (4 порта) |
Роз'єм A-plug версія 2.0 |
|||||||||||||||||||||||||||||||||||
| USB Device | Роз'єм B-plug версія 2.0 |
||||||||||||||||||||||||||||||||||||
| LAN | Роз'єм 100 / 1000Base, RJ-45 Протокол LXI Core 2011 Device |
||||||||||||||||||||||||||||||||||||
| HDMI | Роз'єм A-plug Протокол HDMI 1.4b |
||||||||||||||||||||||||||||||||||||
| Загальні дані | Дисплей | Тип | Ємнісний мультитач | ||||||||||||||||||||||||||||||||||
| Роздільність | 1024 х 600 пікселів | ||||||||||||||||||||||||||||||||||||
| Розмір | 10,1" | ||||||||||||||||||||||||||||||||||||
| Кількість кольорів | 24 біт | ||||||||||||||||||||||||||||||||||||
| Підтримка принтера | Мережевий принтер | ||||||||||||||||||||||||||||||||||||
| Пам'ять | Внутрішня | 512 Мб | |||||||||||||||||||||||||||||||||||
| Зовнішня | USB-флеш накопичувач | ||||||||||||||||||||||||||||||||||||
| Живлення | Напруга | AC 100 В… 240 В | |||||||||||||||||||||||||||||||||||
| Частота | 45 Гц… 440 Гц | ||||||||||||||||||||||||||||||||||||
| Споживана потужність | 55 Вт (тип.), макс. 90 Вт (з усіма опціями) | ||||||||||||||||||||||||||||||||||||
| Габаритні розміри | 410 x 224 х 135 мм | ||||||||||||||||||||||||||||||||||||
| Маса | 4,95 кг | ||||||||||||||||||||||||||||||||||||
Комплектація
- Аналізатор спектру RIGOL RSA3030 — 1 шт.
- Кабель живлення — 1 шт.
- Інструкція — 1 шт.
Максимальна частота аналізатора спектру:
- 3 ГГц
Додаткові характеристики аналізатора спектру:
- З передпідсилювачем НЧ
