Програмований блок живлення RIGOL DP832A
Все про товар
- Львів
RIGOL DP832A – прецизійний 3-канальний програмований блок живлення з високою точністю встановлення і підтримки параметрів напруги і струму, а також низьким рівнем шумів і вібрацій. Джерело живлення RIGOL DP832A можна використовувати для проведення контролю вихідних параметрів з можливістю реєстрації даних для їх подальшого аналізу. Користувач може запрограмувати вихідні параметри, затримку і умови для синхронізації. Відображення параметрів в реальному часі відбувається в цифровій, аналоговій і графічній формі на 3,5-дюймовому кольоровому дисплеї приладу. Блок живлення відповідає критеріям безпеки і має захист по струму, напрузі, температурі. Прилад буде корисним в ремонтній майстерні, на виробництві, в лабораторії та ін.
Особливості
- 3 канали
- Швидкий відгук: < 50 мкс
- 3,5-дюймовий TFT дисплей
- Повітряний метод охолодження
- Можливість підключення через USB Host & Device, LAN
- Стандарти: CE, cTUВus, ISO9001:2008, ISO14001:2004
Інструкції
Завантажити інструкцію користувача RIGOL DP832A (англ.)
Завантажити короткий посібник RIGOL DP832A (англ.)
Програмне забезпечення
Завантажити програмне забезпечення UltraSigma.
Технічні характеристики
| Канали | 3 | |||
| Вихід DC (від 0℃ до 40℃) | По напрузі / По струму | CH1: від 0 до 30 В/ від 0 до 3 A CH2: від 0 до 30 В/ від 0 до 3 A CH3: від 0 до 5 В / від 0 до 3 A |
||
| OВP/OCP | CH1: від 1 мВ до 33 В / від 1 мА до 3.3 A CH2: від 1 мВ до 33 В / від 1 мА до 3.3 A CH3: від 1 мВ до 5.5 В / від 1 мА до 3.3 A |
|||
| Коефіцієнт впливу навантаження ± (відсоток результату + похибка) | По напрузі | <0.01%+2 мВ | ||
| По струму | <0.01%+250 мкА | |||
| Коефіцієнт впливу напруги живлення ± (відсоток результату + похибка) | По напрузі | <0.01%+2 мВ | ||
| По струму | <0.01%+250 мкА | |||
| Пульсації і шум (від 20 Гц до 20 МГц) | По напрузі в нормальному режимі | <350 мкВ середньоквадр./2 мВ pp | ||
| По струму в нормальному режимі | <2 мА середньоквадр. | |||
| По струму в нормальному режимі | <1,5 мкА середньоквадр. | |||
| Щорічна похибка (25℃ ± 5℃) ± (відсоток результату + похибка) | Програмування | По напрузі | 0,05% + 10 мВ | |
| По струму | 0,2% + 10 мА | |||
| Зчитування | По напрузі | 0,05% + 5 мВ | ||
| По струму | 0.15%+ 5 мА | |||
| Роздільність | Програмування | По напрузі | 1 мВ | |
| По струму | 1 мА | |||
| Зчитування | По напрузі | 0,1 мВ | ||
| По струму | 0,1 мА | |||
| Відображення | По напрузі | 1 мВ | ||
| По струму | 1 мА | |||
| Час обробки команд | < 100 мс | |||
| Температурний коефіцієнт на ℃ (відсоток результату + похибка) | По напрузі | CH1/CH2: 0.01%+5 мВ CH3: 0,01%+2 мВ |
||
| По струму | 0,01%+2 мА | |||
| Стабільність ± (відсоток результату + похибка) | По напрузі | CH1/CH2: 0,02%+2 мВ CH3: 0,01%+1 мВ |
||
| По струму | 0,05%+2 мА | |||
| Швидкість контролю програмування напруги (1% загального діапазону варіації) | Наростання | Повне наавантаження | CH1/CH2: <50 мс CH3: < 11 мс |
|
| Без навантаження | CH1/CH2: <25 мс CH3: < 10 мс |
|||
| Спадання | Повне наавантаження | CH1/CH2: <30 мс CH3: < 13 мс |
||
| Без навантаження | CH1/CH2: <400 мс CH3: < 200 мс |
|||
| Захист від перевантаження | Похибка ± (відсоток результату + похибка) | 0,5%+0,5 В / 0,5%+0,5 A | ||
| Час активації | 1.5 мс (OВP≥3 В) <10 мс (OВP<3 В и OCP) |
|||

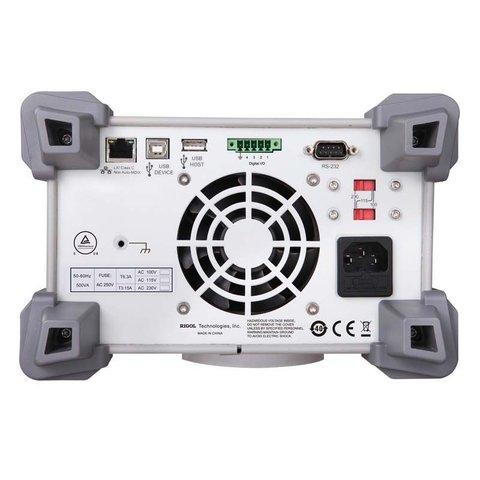

| Інтерфейси | USB Device, USB Host, LAN, RS232, Digital IO | |||
| Живлення | AC Input (від 50 Гц до 60 Гц) 100 В AC+10%, 115 В AC+10% 230 В AC+10% (макс. 250 В AC) |
|||
| Габарити | 239 × 157 × 418 мм | |||
| Вага | 9,0 кг | |||
Комплектація
- Програмований блок живлення RIGOL DP832A – 1 шт.
- Кабель живлення – 1 шт.
- USB кабель – 1 шт.
- Запасний запобіжник (50T-025H 250В 2.5A) – 1 шт.
Статті
Якщо даний блок живлення не цілком відповідає вашим вимогам та цілям, а також якщо у вас виникли додаткові запитання, чи вас цікавить питання вибору необхідного вам джерела живлення з оптимальними параметрами серед широкого асортименту продукції нашого інтернет-магазину, ви можете отримати додаткову інформацію з цього питання і полегшити ваш вибір, якщо прочитаєте статтю «Як обрати лабораторний блок живлення».
Тип лабораторного блоку живлення:
- Трансформаторний
- Програмований
Кількість каналів лабораторного блоку живлення:
- Триканальний
Макс. напруга лабораторного блоку живлення:
- До 30 В
Макс. струм лабораторного блоку живлення:
- До 3 А
Тип індикатора лабораторного блоку живлення:
- 3,5" кольоровий РК-дисплей
Максимальна потужність лабораторного блоку живлення:
- 250 Вт
