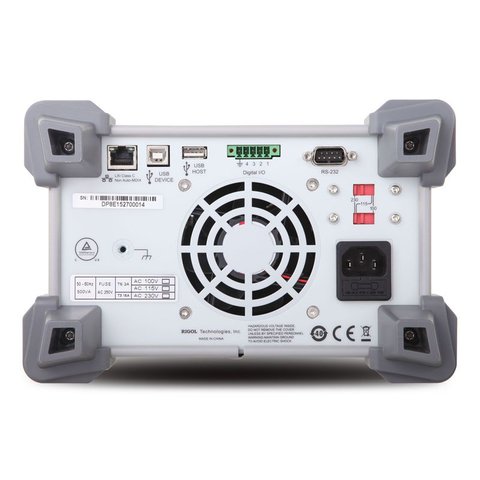

Програмований блок живлення RIGOL DP821A
Все про товар
RIGOL DP821A – двоканальне програмоване джерело постійного струму.
Особливості
- 2 канали, 60 В / 1 A || 8 В / 10 A
- Швидкий відгук: < 50 мкс
- 3,5-дюймовий TFT дисплей.
- Низький рівень шуму і пульсації: <350 мкВскз / 2 мAскз
- Повітряний метод охолодження
- Незалежне керування кожним каналом
- Можливість подлюченія через USB Host & Device, LAN, RS232 і Digital IO, USB-GPIB (опція)
- Стандарти: CE, cTUВus, ISO9001:2008, ISO14001:2004
Інструкції
Завантажити посібник користувача для серії RIGOL DP800A (англ.)
Завантажити короткий посібник користувача для серії RIGOL DP800A (англ.)
Програмне забезпечення
Завантажити програмне забезпечення UltraSigma
Технічні характеристики
| Канали | 2 | |
| 8 В / 10 A | 60 В / 1 A | |
| Вихід DC (точність вимірювання вказана для роботи при температурах від 0 ℃ до 40 ℃) | ||
| По напрузі | 0 ～ +8 В | 0 ～ +60 В |
| По струму | 0 ～ 10 A | 0 ～ 1 A |
| OVP | 0,1 В ～ 8,8 В | 0,1 В ～ 44 В |
| OCP | 0,1 A ～ 10,5 A | 0,1 В ～ 1,1 A |
| Коефіцієнт впливу навантаження ± (відсоток результату + похибка) | ||
| По напрузі | <0.01%+2 мВ | |
| По струму | <0.01%+250 мкА | |
| Коефіцієнт впливу напруги живлення ± (відсоток результату + похибка) | ||
| По напрузі | <0.01%+2 мВ | |
| По струму | <0.01%+250 мкА | |
| Пульсації і шум (від 20 Гц до 20 МГц) | ||
| По напрузі в нормальному режимі | < 350 мкВскз / 2 мВpp | |
| По струму в нормальному режимі | < 2 мАскз | |
| Щорічна похибка (25 ℃ ± 5 ℃) ± (відсоток результату + похибка) | ||
| Програмування | По напрузі | 8V/10A：<0.05%+10 мВ 60V/1A：<0.1%+25 мВ |
| По струму | 0,2%+10 мА | |
| Зчитування | По напрузі | 8V/10A：0.05%+5 мВ 60V/1A：<0.1%+25 мВ |
| По струму | 0,15% + 10 мА | |
| Роздільність | ||
| Програмування | По напрузі | 8V/10A：1 mV 60V/1A：10 mV |
| По струму | 8V/10A：1 mA 60V/1A：0.1 mA |
|
| Зчитування | По напрузі | 60V/1A：1 mV 8V/10A：1 mV |
| По струму | 60V/1A：0.1 mA 8V/10A：1 mA |
|
| Відображення | По напрузі | 60V/1A：10 mV 8V/10A：1 mV |
| По струму | 60V/1A：0.1 mA 8V/10A：1 mA |
|
| Час обробки команд | < 100 мс | |
| Температурний коефіцієнт на ℃ (відсоток результату + похибка) | ||
| По напрузі | 0,01%+3 мВ | |
| По струму | 0,02%+3 мА | |
| Стабільність ± (відсоток результату + похибка) | ||
| По напрузі | 0,02% + 1 мВ | |
| По струму | 0.1% + 1 мА | |
| Захист від перевантаження | ||
| Похибка ± (відсоток результату + похибка) | 0.5%+0.5 V / 0.5%+0.5 A | |
| Час активації | 1.5 ms (OVP≥ 3 V) <10ms (OVP<3V and OCP) |
|
| Загальні характеристики | ||
| Інтерфейси | USB Device, USB Host, LAN, RS232, Digital IO, USB-GPIB (опц.) | |
| Живлення | AC Input (от 50 Гц до 60 Гц) 100 В AC+10%, 115 В AC+10% 230 В AC+10% (макс. 250 В AC) |
|
| Габарити | 239 × 157 × 418 мм | |
| Вага | 10 кг | |
Комплектація
- Програмований блок живлення RIGOL DP821A – 1 шт.
- Кабель живлення – 1 шт.
- USB кабель – 1 шт.
- Запасний запобіжник (50T-025H 250В 2.5A) – 1 шт.
Статті
Якщо даний блок живлення не цілком відповідає вашим вимогам та цілям, а також якщо у вас виникли додаткові запитання, чи вас цікавить питання вибору необхідного вам джерела живлення з оптимальними параметрами серед широкого асортименту продукції нашого інтернет-магазину, ви можете отримати додаткову інформацію з цього питання і полегшити ваш вибір, якщо прочитаєте статтю «Як обрати лабораторний блок живлення».
Тип лабораторного блоку живлення:
- Трансформаторний
- Програмований
Кількість каналів лабораторного блоку живлення:
- Двоканальний
Макс. струм лабораторного блоку живлення:
- До 10 А
Макс. напруга лабораторного блоку живлення:
- До 60 В
Тип індикатора лабораторного блоку живлення:
- 3,5" кольоровий РК-дисплей
Максимальна потужність лабораторного блоку живлення:
- 140 Вт
