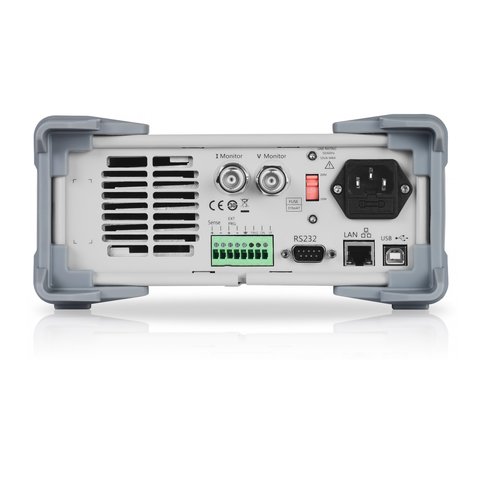

Навантаження електронне програмоване SIGLENT SDL1030X-E
Все про товар
SIGLENT SDL1030X-E – це програмоване електронне навантаження постійного струму потужністю 300 Вт. Оснащене якісним 3,5-дюймовий TFT-РК-дисплеєм, має зручний інтерфейс користувача та чудові технічні характеристики.
Модель SIGLENT SDL1030X-E забезпечує роздільну здатність 1 мВ/1 мА та регульовану швидкість наростання струму від 0,001 А/мкс до 2,5 А/мкс. Для забезпечення віддаленого керування серія SDL оснащена інтерфейсами RS232/USB/LAN.
Програмоване електронне навантаження SDL1030X-E застосовується при тестуванні акумуляторів, широко використовується при розробці та тестуванні електронної техніки, а також використовується в промисловості.
Особливості
- SDL1030X-E (Один канал): DC 150 В / 30 А, сумарна потужність до 300 Вт.
- 4 статичних режими/динамічні режими: CC/CV/CR/CP.
- CC динамічний режим: безперервний, імпульсний, комутований.
- CC динамічний режим: 25 кГц, CP динамічний режим: 12.5 кГц.
- CV динамічний режим: 0.5 Гц.
- Швидкість вимірювань напруги і струму: до 500 кГц.
- Регульований діапазон наростання струмових значень: 0.001 A/us~2.5 A/us.
- Мін. роздільна здатність зчитування: 1 мВ, 1 мА.
- Функції тестування короткого замикання, тестування батарей, режим CR-LED, тестування кінцевої продукції на виробничих лініях.
- 4-провідний режим компенсації SENSE.
- Наявність понад 100 етапів редагування функцій.
- 50 груп покрокових етапів програмування.
- OCP, OVP, OPP, OTP та LRV захист.
- Зовнішнє керування від аналогових сигналів.
- Моніторинг параметрів напруги 0-10 В, струму.
- 3.5-дюймовий TFT-LCD дисплей показує велику кількість параметрів та DUT-станів одночасно.
- Вбудований інтерфейс RS232/USB/LAN, модуль USB-GPIB (опціонально).
- Графічне відтворення змін форм сигналів, наявність карт пам'яті і виклику функцій.
- Програмне забезпечення: підтримка SCPI, LabView driver.
Технічні характеристики
| Модель | SDL1030X | SDL1030X-E | |||
|---|---|---|---|---|---|
| Інтенсивність вхідного потоку (0~40 °C) |
вхідна напруга | 0~150 В | |||
| вхідний струм | 0~5 А | 0~30 А | 0~5 А | 0~30 А | |
| вхідна потужність | 300 Вт | ||||
| мінімальна робоча напруга (DC) | 0,15 В при 5 А | 0,9 В при 30 А | 0,15 В при 5 А | 0,9 В при 30 А | |
| Режим CV | діапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| роздільна здатність | 1 мВ | 1 мВ | |||
| точність | ± (0.05%+0.025%FS) 50 д.м. / °C | ± (0.05%+0.025%FS) 50 д.м. / °C | |||
| Режим CC | діапазон | 0~5 А | 0~30 A | 0~5 А | 0~30 A |
| роздільна здатність | 1 мА | 1 мА | |||
| точність*2 | ± (0.05%+0.05%FS) 100 д.м. / °C | ± (0.1%+0.1%FS) 100 д.м. / °C | |||
| Режим CR *1 | діапазон | 0.03 Ом~10 кОм | |||
| роздільна здатність | 1 мА / Vsense | ||||
| точність | 0.01%+0.0008 с | ||||
| Режим CP *3 | діапазон | 300 Вт | |||
| роздільна здатність | 10 мВт | ||||
| точність | 0.1%+0.1% FS | ||||
| Динамічний режим | |||||
| Режим CC | |||||
| T1&T2 | 20 us~999 S/Res: 1 uS | 20 us~999 S/Res: 1 uS | |||
| Точність | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | |||
| Швидкість наростання струму *4 | 0.001~0.5 A/us | 0.001~2.5 A/us | 0.001~0.5 A/us | 0.001~2.5 A/us | |
| Мінімальний час наростання | ≈10 uS | ≈12 uS | ≈10 uS | ≈12 uS | |
| Діапазон вимірювань | |||||
| Напруга зворотного зв'язку | діапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| роздільна здатність | 0.1 мВ | 1 мВ | 1 мВ | ||
| точність | ± (0.025%+0.025% FS) 20 д.м. / °C | ± (0.05%+0.02% FS) 20 д.м. / °C | |||
| Струм зворотного зв'язку | діапазон | 0~5 A | 0~30 A | 0~5 A | 0~30 A |
| роздільна здатність | 0.1 мА | 1 мА | |||
| точність | ± (0.05%+0.05% FS) 50 д.м. / °C | ± (0.05%+0.05% FS) 50 д.м. / °C | |||
| Потужність зворотного зв'язку | діапазон | 300 Вт | |||
| роздільна здатність | 10 мВт | ||||
| точність | ± (0.1%+0.1% FS) | ||||
| Опір зворотного зв'язку | діапазон | 0.03 Ом ~10 КОм | |||
| роздільна здатність | 0.001 Ом | ||||
| Захисний діапазон | |||||
| OPP | 310 Вт | ||||
| OCP | 5.1 A | 31 A | 5.1 A | 31 A | |
| OVP | 41 В | 155 В | 41 В | 155 В | |
| OTP | 95 ℃ | ||||
| Вимірювання параметрів батарей | Напруга на вході: 0.5~150 В; Макс. вимірювання: ємність=999 Ач Роздільна здатність=0.1 мА; Часовий діапазон=1~24 |
||||
| Опір на вході | >200 кОм | ||||
| Габарити | 256 × 115 × 410 мм (Ш × В × Г) | ||||
| Вага | 5,8 кг | ||||
*2 Швидкість наростання струму >0.2 A/us
*3 Величина вхідної напруги/струму не повинна бути менш ніж 10% від усієї шкали.
*4 Швидкість наростання струму: наростання швидкості у межах 0% ~ 90% від величини струму (0-макс. Величина).
Посібник користувача
Завантажити посібник користувача для SIGLENT SDL1030X-E (англ.).
Посібник з програмування
Завантажити посібник з програмування для SIGLENT SDL1030X-E (англ.).
Додаткові характеристики
Завантажити додаткові характеристики для SIGLENT SDL1030X-E (англ.).
Комплектація
- Навантаження електронне програмоване SIGLENT SDL1030X-E — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Посібник користувача — 1 шт.
- Калібрувальний сертифікат — 1 шт.
