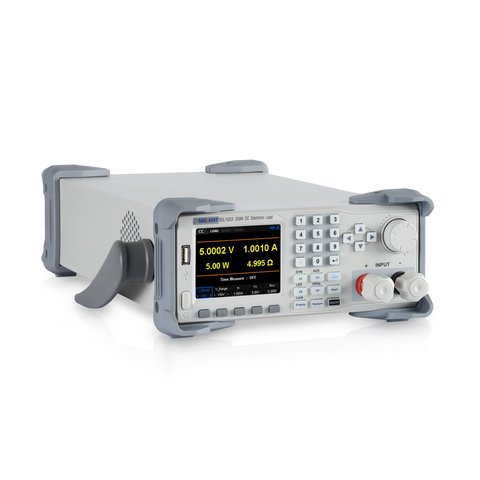

Навантаження електронне програмоване SIGLENT SDL1020X-E
Все про товар
SIGLENT SDL1020X-E – це програмоване електронне навантаження постійного струму потужністю 200 Вт. Прилад оснащений якісним 3,5-дюймовий TFT-РК-дисплеєм, має зручний інтерфейс користувача та відрізняється відмінними технічними характеристиками.
Модель SIGLENT SDL1020X-E забезпечує роздільність 1 мВ/1 мА та регульовану швидкість наростання струму від 0,001 А/мкс до 2,5 А/мкс. Для забезпечення віддаленого керування серія SDL оснащена інтерфейсами RS232/USB/LAN.
Особливості
- SDL1020X-E (Один канал): DC 150 В/30 А, сумарна потужність до 200 Вт.
- 4 статичні режими/динамічні режими: CC/CV/CR/CP.
- CC динамічний режим: безперервний, імпульсний, комутований.
- CC динамічний режим: 25 кГц, CP динамічний режим: 12,5 кГц.
- CV динамічний режим: 0,5 Гц.
- Швидкість вимірювання напруги та струму: до 500 кГц.
- Регульований діапазон наростання струмових значень: 0.001 A/мкс ~ 2.5 A/мкс.
- Мін. роздільна здатність зчитування: 1 мВ, 1 мА.
- Функції тестування короткого замикання, тестування батарей, режим CR-LED, тестування кінцевої продукції на виробничих лініях.
- 4-провідний режим компенсації SENSE.
- Наявність понад 100 етапів редагування функцій.
- 50 груп покрокових етапів програмування.
- OCP, OVP, OPP, OTP та LRV захист.
- Зовнішнє керування від аналогових сигналів.
- Моніторинг параметрів напруги 0-10 В, струму.
- 3,5-дюймовий TFT-РК-дисплей, здатний зображати безліч параметрів та DUT-станів одночасно.

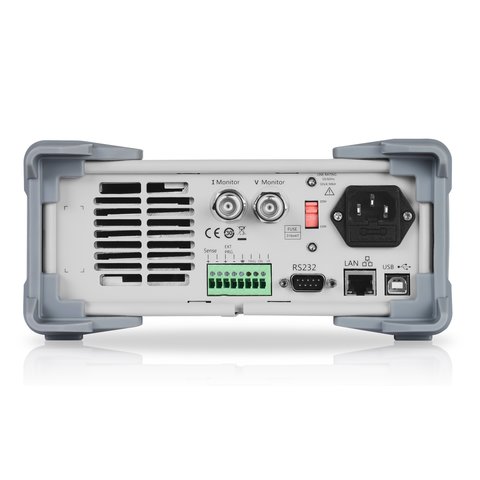

- Вбудований інтерфейс RS232/USB/LAN, модуль USB-GPIB (опціонально).
- Графічне відтворення змін форм сигналів, наявність карт пам'яті та виклику функцій.
- Програмне забезпечення: підтримка SCPI, LabView driver.
Технічні характеристики
| Модель | SDL1020X | SDL1020X-E | |||
|---|---|---|---|---|---|
| Інтенсивність вхідного потоку (0~40 °C) |
вхідна напруга | 0~150 В | |||
| вхідний струм | 0~5 А | 0~30 А | 0~5 А | 0~30 А | |
| вхідна потужність | 200 Вт | ||||
| мінімальна робоча напруга (DC) | 0,15 В при 5 А | 0,9 В при 30 А | 0,15 В при 5 А | 0,9 В при 30 А | |
| Режим CV | діапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| роздільна здатність | 1 мВ | 1 мВ | |||
| точність | ± (0.05%+0.025%FS) 50 д.м. / °C | ± (0.05%+0.025%FS) 50 д.м. / °C | |||
| Режим CС | діапазон | 0~5 А | 0~30 А | 0~5 А | 0~30 А |
| роздільна здатність | 1 мА | 1 мА | |||
| точність *2 | ± (0.05%+0.05%FS) 100 д.м. / °C | ± (0.05%+0.05%FS) 100 д.м. / °C | |||
| Режим CR *1 | діапазон | 0,03 Ом ~ 10 Ом | |||
| роздільна здатність | 1 мА / Vуст | ||||
| точність | 0.01%+0.0008 c [1] | ||||
| Режим CP *3 | діапазон | 200 Вт | |||
| роздільна здатність | 10 мВт | ||||
| точність | 0.1%+0.1% FS | ||||
| Динамічний режим | |||||
| Режим СС | |||||
| T1&T2 | 20 us~999 S/Res: 1 uS | 20 us~999 S/Res: 1 uS | |||
| Точність | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | 20 us~200 ms/Acc: 5 us, 200 ms ~999 s/Acc: 5 ms | |||
| Швидкість наростання струму *4 | 0.001~0.5 А/мкс | 0.001~2.5 А/мкс | 0.001~0.5 А/мкс | 0.001~2.5 А/мкс | |
| Мінімальний час наростання | ≈10 uS | ≈12 uS | ≈10 uS | ≈12 uS | |
| Діапазон вимірювання | |||||
| Напруга зворотного зв'язку | діапазон | 0~36 В | 0~150 В | 0~36 В | 0~150 В |
| роздільна здатність | 0,1 мВ | 1 мВ | 1 мВ | ||
| точність | ± (0.025%+0.025% FS) 20 д.м. / °C | ± (0.05%+0.02% FS) 20 д.м. / °C | |||
| Струм зворотного зв'язку | діапазон | 0~5 А | 0~30 А | 0~5 А | 0~30 А |
| роздільна здатність | 0,1 мА | 1 мА | |||
| точність | ± (0.05%+0.05% FS) 50 д.м. / °C | ± (0.05%+0.05% FS) 50 д.м. / °C | |||
| Потужність зворотного зв'язку | діапазон | 200 Вт | |||
| роздільна здатність | 10 мВт | ||||
| точність | ± (0.1%+0.1% FS) | ||||
| Опір зворотного зв'язку | діапазон | 0,03 Ом~10 кОм | |||
| роздільна здатність | 0,001 Ом | ||||
| Діапазон захисту | |||||
| Захист від перевищення рівня потужності | 210 Вт | ||||
| Захист від перевищення рівня струму | 5,1 А | 31 А | 5,1 А | 31 А | |
| Захист від перевищення напруги | 41 В | 155 В | 41 В | 155 В | |
| Захист від перевищення температури | 85 °C | ||||
| Вимірювання параметрів батарей | Напруга на вході: 0,5~150 В Макс. вимірювання: Ємність=999 Ач Роздільна здатність=0,1 мА; Діапазон часу=1~24 |
||||
| Вхідний опір | >200 кОм | ||||
| Габарити | 256 × 115 × 410 мм (Ш × В × Г) | ||||
| Вага | 5,8 кг | ||||
[1] Діапазон опору: (1/(1/R+(1/R)*0.01%+0.0008),1/(1/R-(1/R)*0.01%-0.0008)
*2 Швидкість наростання струму >0.2 А/мкс.
*3 Величина вхідної напруги та струму не повинна бути менше ніж 10% від усієї шкали.
*4 Швидкість наростання струму: наростання швидкості у межах 0% ~ 90% від величини струму (0-макс. величина).
Посібник користувача
Завантажити посібник користувача для SIGLENT SDL1020X-E (англ.).
Посібник з програмування
Завантажити посібник з програмування для SIGLENT SDL1020X-E (англ.).
Додаткові характеристики
Завантажити додаткові характеристики для SIGLENT SDL1020X-E (англ.).
Комплектація
- Навантаження електронне програмоване SIGLENT SDL1020X-E — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Гарантійний талон — 1 шт.
- Посібник користувача — 1 шт.
