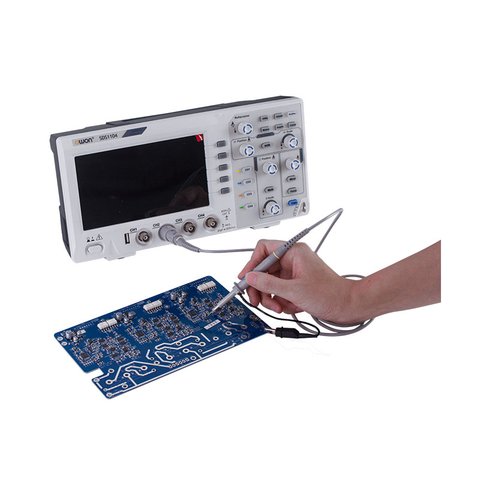

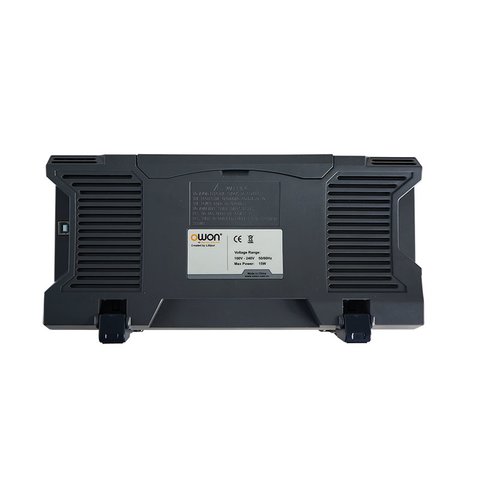

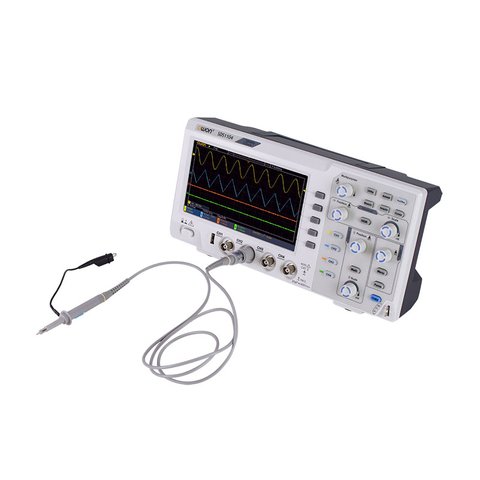

Цифровий осцилограф OWON SDS1104
Код: 901485
Цифровий осцилограф OWON SDS1104
Все про товар
Відео
Гарантія
14802.06 ₴
Все про товар
Відео
Відео
Відео
Відео
3.2 кг Гарантія: 12 місяців
Настільний 4-канальний цифровий осцилограф. Смуга пропускання 100 МГц, частота дискретизації 1 ГВиб/с, обсяг пам'яті 20 кБ, вертикальна роздільна здатність 8 біт.
Гуртом дешевше
Подібні товари
ID
Товар
Роздрібна ціна
(₴)
(₴)
Ваша ціна
(₴)
(₴)
Наявність на складі
ID: 915164
37217.46
37217.46
Наявність на складі:
- Львів
ID: 915165
42827.40
42827.40
Наявність на складі:
- Львів
OWON SDS1104 – це настільний цифровий осцилограф. Чотириканальний надійний та точний прилад зі смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с та об'ємом пам'яті 20 кБ. Має спрощену систему синхронізації, яка підтримує два режими запуску: за фронтом та за відеосигналом. Призначений для вирішення завдань, які не потребують великих об'ємів пам'яті та складних умов запуску.
Особливості
- Найтонший корпус серед аналогів.
- Смуга пропускання: 100 МГц.
- Кількість каналів: 4 канали.
- Частота дискретизації: 1 ГВиб/с (Real time).
- Об'єм пам'яті: 20 кБ.
- Дисплей 7" TFT, роздільна здатність: 800 × 480 пікселів.
- Інтерфейс: USB.
- Підтримка аналітичних прикладних програмних пакетів SCPI, LabVIEW.
Технічні характеристики
| Смуга пропускання | 100 МГц |
| Швидкість розгортки | від 2 нс/под до 1000 с/под |
| Кількість каналів | 4 канали |
| Вертикальна чутливість | від 5 мВ/под до 5 В/под |
| Похибка вимірювань | 3% |
| Час наростання | 3,5 нс |
| Вертикальна роздільна здатність | 8 біт |
| Вхідні параметри | |
|---|---|
| Вхідний імпеданс | 1 МОм, 15 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТI, САТII |
| Коефіцієнт ділення стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | х1; х10; х100; х1000 |
| Система синхронізації | |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
| Система цифрової обробки | |
| Тип дискретизації | у реальному часі |
| Частота дискретизації | 1 ГВиб/с |
| Еквівалентна швидкість дискретизації | немає |
| Об'єм пам'яті | 20 кБ |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань і математичної обробки | |
| Автоматичні вимірювання | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B, Delay A→B, area, cycle area |
| Курсорні вимірювання | △V, △T |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Загальні характеристики | |
| Дисплей | 7", технологія TFT, підсвічування LCD |
| Роздільна здатність дисплея | 800 × 480 пікселів |
| Живлення | 100-240 В, 50/60 Гц, <15 Вт |
| Частотомір | є |
| Зберігання сигналів | 16 сигналів |
| Інтерфейс | USB-хост, USB-пристрій |
| Габарити | 301 мм × 70 мм × 152 мм |
| Вага | 1,1 кг |
Посібник користувача
Завантажити посібник користувача для OWON SDS1104 (англ.).
Комплектація
- Цифровий осцилограф OWON SDS1104 — 1 шт.
- Вимірювальні щупи — 4 шт.
- Регулювальна викрутка — 1 шт.
- Кабель живлення — 1 шт.
- Кабель USB — 1 шт.
- Посібник користувача — 1 шт.
