Цифровий осцилограф змішаних сигналів RIGOL DS1102D

Код: 813436
Цифровий осцилограф змішаних сигналів RIGOL DS1102D
Все про товар
Гарантія
Знято з виробництва

Все про товар

7.1 кг 110, 220 V Гарантія: 36 місяців
Запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 100 МГц. Частота дискретизації 1 Гвиб/с.
Знято з виробництва
Знято з виробництва

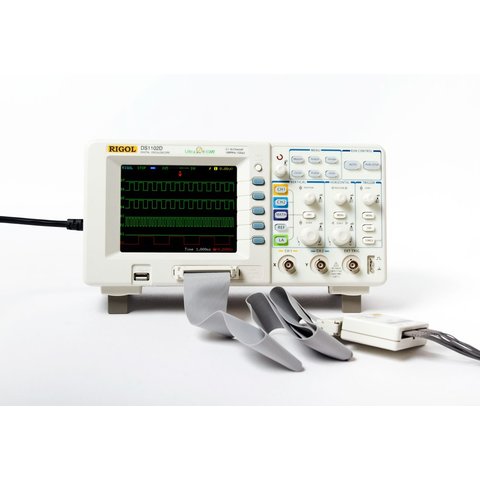

RIGOL DS1102D — запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 100 МГц. Частота дискретизації 1 Гвиб/с.

Особливості

  • 2 канали з полосою пропускання до 100 МГц
  • 16 канальний логічний аналізатор
  • Максимальна частота дискретизації в реальному часі до 1 Гвиб/с і еквівалентна до 10 Гвиб/с
  • Швидкість захоплення: до 1000 осцилограм/с
  • Регульований цифровий фільтр
  • 20 автоматичних вимірювань
  • Режим запису осцилограм по кадрах, зберігання і відтворення
  • Яскравий LCD TFT дисплей з 64К кольорами
  • Прямий друк за допомогою USB-принтерів, що підтримують PictBridge
  • Ультракомпактний дизайн
  • Математичні функції: додавання, віднімання, множення, швидке перетворення Фур’є (ШПФ)
  • Курсорні вимірювання – режими: ручний, відслідковування та режим автоматичних вимірювань
  • Зберігання та відтворення 10 осцилограм і 10 налаштувань
  • Розширені функції запуску: по фронту, відео, по довжині імпульсу, затримка запуску
  • Вбудована функція аналізатора спектру на основі ШПФ
  • Автокалібрування
  • Вбудований апаратний частотометр
  • Стандартний USB інтерфейс
  • Режим «придатний/непридатний»

Зведена таблиця характеристик осцилографів Rigol серії DS1000D

МОДЕЛЬ
DS1102D
DS1052D
Полоса пропускання
100 МГц
50 МГц
Частота дискретизації в реальному часі
1 Г вибірка/с
Еквівалентна частота дискретизації
25 Г вибірок/с
10 Г вибірок/с
Час наростання
3,5 нс
7 нс
Вхідний імпеданс
1 МОм±2%
Час горизонтальної розгортки
1нс/дел до 50 с/дел
5нс/дел до 50 с/дел
Дисплей
5.6" TFT (64k, кольоровий LCD), 320 × 234
Канали
2 аналогових канали і 16 цифрових каналів + зовнішній запуск
Об’єм пам’яті
1 Мб
Чутливість по вертикалі
2 мВ/дел - 10 В/дел
Роздільна здатність по вертикалі
8 біт
Режим входу А1 і А2
DC, AC, земля
Режими запуску
По фронту, відео, по довжині імпульсу, затримка запуску, зовнішня синхронізація
Режими запуску - розгортки
Авто, нормальний, одноразовий
Похибка вимірювань часових інтервалів
±0.01%
Максимальна вхідна напруга
400В DC, AC пик, (1МОм вхідний опір 10Х), 5В (Вскз, 50 Вт. вхідний опір, BNC )
Математичні функції
Додавання, віднімання, множення, швидке перетворення Фур’є (ШПФ)
Автоматичні вимірювання
B пп, Вамп, Вмакс, Вхв, Вверх, Внижн, В avg , Brms , максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка
Курсорні вимірювання
Режими: ручний, відслідковування, автоматичні вимірювання
Зберігання вимірювань
110 осцилограм та налаштувань
Напруга-живлення / потужність споживання
100-240 В, 40 - 440 Гц. САТ II. / 50Вт Макс.
Вага
2,4 Кг

Відтворення сигналу осцилографа RIGOL DS1102D

  • Осцилографи Rigol серії DS1000E/D можна напряму підключати до функціональних генераторів сигналів довільної форми серії DG. При підключенні до вмонтованого USB порту осцилографів серії DS1000D - генератори DG можуть відтворювати осцилограми збережені на осцилографі, що дуже зручно для імітаційних випробувань
  • Передача сигналів з осцилоскопа серії DS1000D на генератор DG через USB порт
  • Захоплення осцилограм DS1000E/D
  • Відновлення сигналу

Ергономіка осцилографа RIGOL DS1102D

  • Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
  • Зручна в користуванні файлова система працює як з USB-накопичувачами, так і з вбудованою пам'яттю
  • Вбудована система підказок. Щоб отримати інформацію про функцію кнопки, натисніть на неї та утримуйте 3 секунди

Модуль логічного аналізатора RIGOL DS1102D

Запам'ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим логічним аналізатором (ЛА). ЛА поділений на дві групи D7-D0, D15-D8. Групи працюють окремо.

Сфера застосування

  • Налагодження електронних ліній
  • Перевірка логічних взаємозв’язків сигналів
  • Освіта та технічні тренінги
  • Перевірка функціональності електронних схем

Додаткова інформація

Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1102D (англ.).

Інструкції

Завантажити інструкцію користувача для Rigol DS1102D (рос.)

Статті та огляди

Огляд цифрового осцилографа змішаних сигналів RIGOL DS1102D

Відео

Комплектація

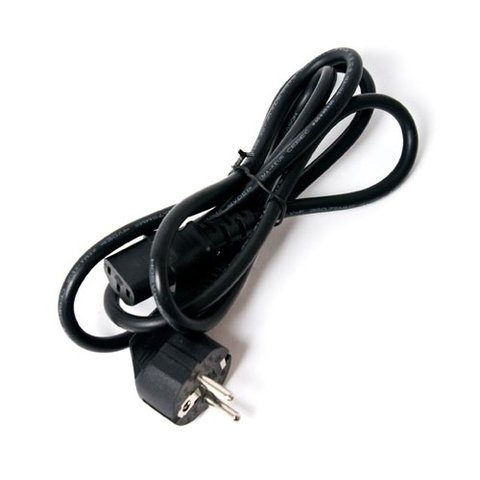

  • Кабель живлення — 1 шт.

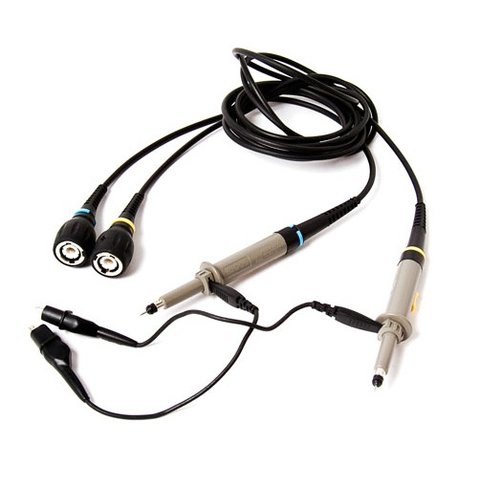

  • Щупи — 2 шт.

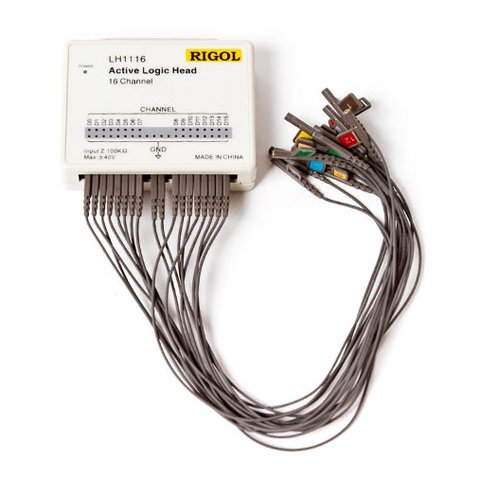

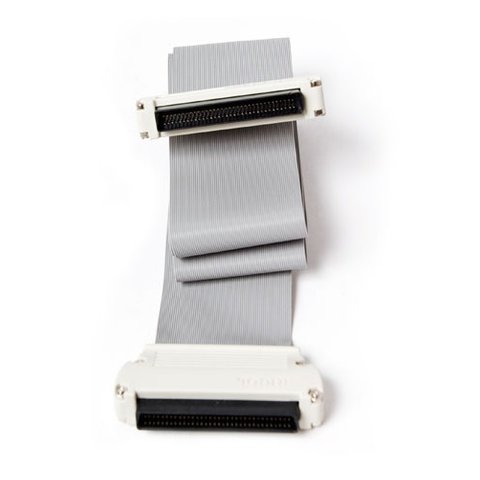

  • Модуль логічного аналізатора — 1 шт.
  • Кабель USB — 1 шт.

Діагональ екрану цифрові осцилографи:

  • 5,6" TFT дисплей

Кількість каналів цифрові осцилографи:

  • Двоканальний
  • З 16-канальнм логічним аналізатором

Об'єм пам'яті цифрові осцилографи:

  • 1 МБ

Смуга пропускання цифрові осцилографи:

  • 100 МГц

Тип цифрові осцилографи:

  • Настільний
  • Змішаних сигналів

Частота дискретизації цифрові осцилографи:

  • 1 Гвиб/с
