Цифровий осцилограф змішаних сигналів RIGOL DS1052D

Код: 813435
Цифровий осцилограф змішаних сигналів RIGOL DS1052D
Все про товар
Гарантія
Знято з виробництва

Все про товар

6.5 кг 110, 220 V Гарантія: 36 місяців
Запам’ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим аналізатором. Смуга пропускання 50 МГц. Частота дискретизації 1 Г виб/с.
Знято з виробництва
Знято з виробництва

Функціональні можливості

  • 2 канали зі смугою пропускання до 50 МГц
  • 16-канальний логічний аналізатор
  • Максимальна частота дискретизації в реальному часі до 1 Гвиб/с та в еквівалентному режимі до 10 Гвиб/с
  • Швидкість захоплення до 1000 осцилограм/с
  • Регульований цифровий фільтр
  • 20 автоматичних вимірювань

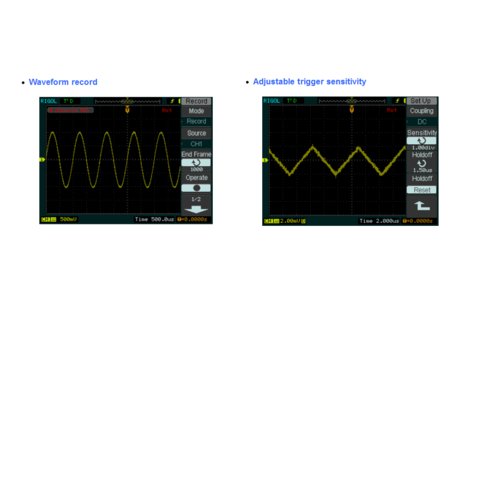

  • Режим запису осцилограм по кадрах, збереження та відтворення
  • Яскравий кольоровий РК TFT дисплей
  • Прямий друк за допомогою USB-принтерів, які підтримують PictBridge
  • Ультракомпактний дизайн
  • Математичні функції: додавання, віднімання, множення, інвертування, швидке перетворення Фур'є (ШПФ)
  • Режими курсорних вимірювань: ручний, відслідковування та режим автоматичних вимірювань
  • Збереження та відтворення до 10 осцилограм та 10 налаштувань
  • Розширені функції запуску: по фронту, відео, по довжині імпульсу, затримка запуску
  • Вбудована функція аналізатора спектра на основі ШПФ
  • Автокалібрування
  • Вбудований апаратний частотомір
  • Стандартний USB-інтерфейс
  • Режим "тест пройдено / не пройдено"

Інструкції

Завантажити інструкцію користувача для Rigol DS1052D (рос.)

Порівняльні характеристики

Модель DS1102E DS1052D
DS1102D DS1052E
Смуга пропускання 100 МГц 50 МГц
Частота дискретизація в реальному часі 1 Гвиб/с
Частота дискретизації в еквівалентному режимі 25 Гвиб/с 10 Гвиб/с
Період наростання 3,5 нс 7 нс
Вхідний повний опір 1 МОм ± 2%
Період горизонтальної розгортки 1 нс/под– 50 с/под 5 нс/под– 50 с/под
Дисплей 5,6" TFT (64k, кольоровий РКД), 320х234
Канали 2 аналогових і 16 цифрових каналів + зовнішня синхронізація

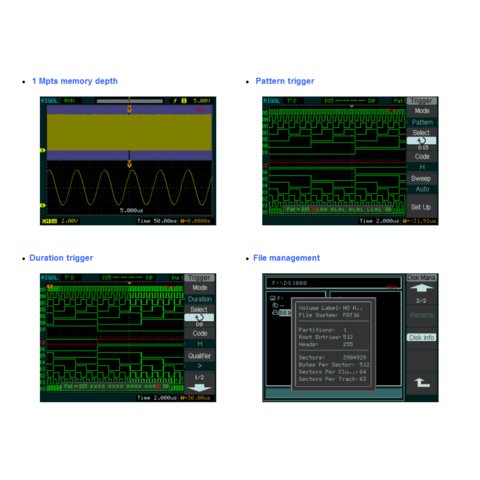

Об'єм пам'яті 1 МБ
Чутливість по вертикалі 2 мВ/под – 10 В/под
Роздільна здатність по вертикалі 8 біт
Режим входу А1 і А2 DC, AC, земля
Режими синхронізації По фронту, відео, по довжині імпульсу, затримка запуску, зовнішня синхронізація
Режими синхронізації розгортки Авто, нормальний, одноразовий
Похибка вимірювань часових інтервалів ± 0.01%
Максимальна вхідна напруга 300 В DC, AC пік, (1 МОм вхідний опір 10Х),
5 В (Вскз, 50 Вт вхідний опір, BNC )
Математичні функції Додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ)
Автоматичні вимірювання Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка
Курсорні вимірювання Режими: ручний, відслідковування, автоматичні вимірювання
Зберігання вимірювань 10 осцилограм та налаштувань
Напруга-живлення / потужність споживання 100-240 В, 40 - 440 Гц. САТ II. / 50 Вт Макс

Відтворення сигналу осцилографа RIGOL DS1052D

  • Осцилографи RIGOL серій DS1000E/D можна напряму підключати до функціональних генераторів сигналів довільної форми RIGOL серії DG. При підключенні до вбудованого USB-порту осцилографів серії DS1000D - генератори DG можуть відтворювати осцилограми, збережені на осцилографі, що дуже зручно для імітаційних випробувань
  • Передача сигналів з осцилографа RIGOL серії DS1000D на генератор сигналів RIGOL DG через USB-порт
  • Захоплення осцилограм DS1000E/D
  • Відновлення сигналу

Ергономіка

  • Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
  • Зручна в користуванні файлова система працює як з USB-накопичувачами, так і з вбудованою пам'яттю

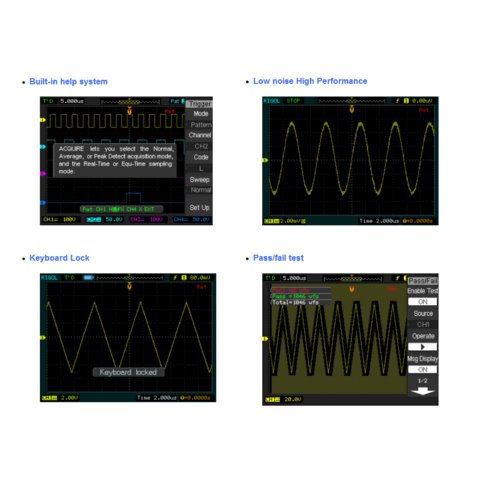

  • Вбудована система підказок Щоб отримати інформацію про функцію кнопки, натисніть на неї та утримуйте 3 секунди

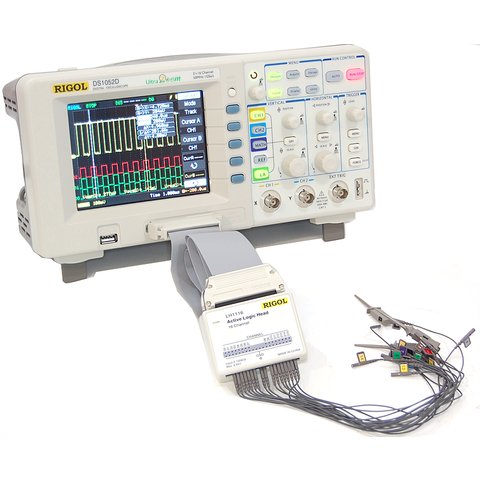

Модуль логічного аналізатора

Запам'ятовуючий осцилограф змішаних сигналів з 16-канальним цифровим логічним аналізатором (ЛА). ЛА поділений на дві групи D7-D0, D15-D8. Групи працюють окремо.

Відео

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Youtube video

Комплектація

  • Кабель живлення

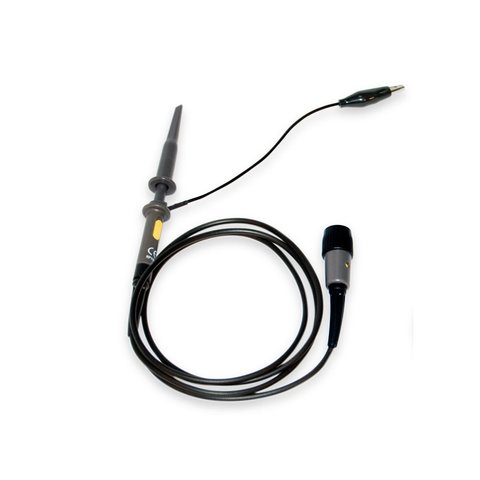

  • 2 щупи
  • Модуль логічного аналізатора
  • Кабель USB

Опціональні аксесуари

Сумка для осцилографа
Сумка для
інструментів

Сфера застосування

  • Налагодження електронних ліній
  • Перевірка логічних взаємозв'язків сигналів
  • Освіта та технічні тренінги
  • Перевірка функціональності електронних схем

Додаткова інформація

Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1052D(англ.).

Діагональ екрану цифрові осцилографи:

  • 5,6" TFT дисплей

Кількість каналів цифрові осцилографи:

  • Двоканальний
  • З 16-канальнм логічним аналізатором

Об'єм пам'яті цифрові осцилографи:

  • 1 МБ

Смуга пропускання цифрові осцилографи:

  • 50 МГц

Тип цифрові осцилографи:

  • Настільний
  • Змішаних сигналів

Частота дискретизації цифрові осцилографи:

  • 1 Гвиб/с
