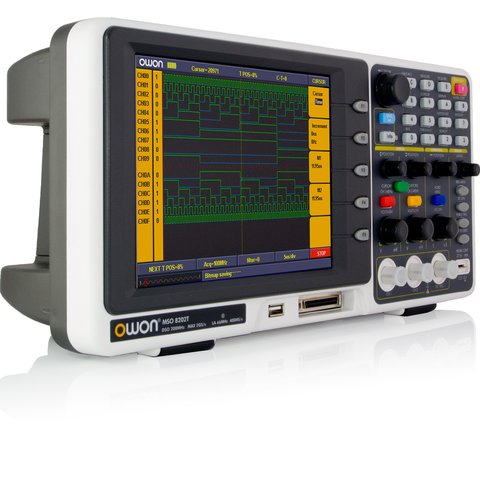

Цифровий осцилограф змішаних сигналів OWON MSO8202T

Код: 856646
Цифровий осцилограф змішаних сигналів OWON MSO8202T
Все про товар
Відео
Гарантія
Ціна скоро буде

Все про товар

110, 220 V Гарантія: 12 місяців
Двоканальний цифровий осцилограф змішаних сигналів зі смугою пропускання 200 МГц, частотою дискретизації 2 Гвиб/с, 16-канальним логічним аналізатором зі смугою пропускання 200 МГц, і 8" дисплеєм.
Ціна скоро буде
Ціна скоро буде

OWON MSO8202T – двоканальний цифровий осцилограф змішаних сигналів зі смугою пропускання 200 МГц, частотою дискретизації 2 Гвиб/с, 16-канальним логічним аналізатором зі смугою пропускання 200 МГц, і 8" дисплеєм.

Особливості

  • 2 в 1: цифровий осцилограф + логічний аналізатор
  • 8-дюймовий кольоровий РК дисплей
  • Підтримка USB для передачі даних на ПК
  • Зберігання даних на USB-накопичувачі
  • 20 параметрів автоматичних вимірювань
  • Глибина пам'яті до 2 МБ

Технічні характеристики

Характеристики цифрового осцилографа
Смуга пропускання 200 МГц
Частота дискретизації в реальному часі 2 ГВиб/с (1 ГВиб/с для двох каналів)
Горизонтальна шкала 1 нс/под ~ 100 с/под, крок 1~2~5
Час наростання (на вході, типово) ≤1.7 нс
Канали два канали + зовнішній запуск
Дисплей 8.0" кольоровий РКД, TFT екран, 640×480 пікс., 65535 кольорів
Вхідний імпеданс 1MΩ±2%, паралельно з 15pF±5pF
Ізоляція каналів 50 Гц: 100 : 1, 10 МГц: 40 : 1
Максимальна вхідна напруга 400 В (DC + AC PK-PK)
Глибина пам'яті до 2 МБ
Коефіцієнт ослаблення щупа 1X, 10X, 100X, 1000X
Інтерполяція (sin x)/x
Вертикальна роздільна здатність (A/D) 8 біт (2 канали одночасно)
Вертикальна чутливість 2 мВ/под ~ 10 В/под (на вході)
Похибка коефіцієнта підсилення DC ±3%
Похибка DC (середн.) >16: ±(3% показників +0.05 под.) для ΔV
Тип запуску Edge, Video, Alternate, Pulse, Slope
Курсорні вимірювання ΔV і ΔT між курсорами
Математичні функції +, -, ×, ÷, ШПФ
Зберігання осцилограм 4 осцилограми
Режим запуску авто, нормальний, одиничний
Інтерфейси USB, підтримка USB-накопичувача
Частотомір є
Живлення 100 В - 240 В AC RMS, 50/60 Гц, CAT II
Запобіжник 1 A, T grade , 250 В
Характеристики логічного аналізатора
Частота дискретизації в реальному часі 20 Виб/с - 400 МВиб/с
Смуга пропускання 200 МГц
Порогова напруга ±10 В (4 налаштування)
Діапазон вхідного сигналу ±15 В
Канали 16
Глибина запису 4 МБ/канал
Вхідний імпеданс 1 МОм ±2%
Система даних бінарна, десяткова, шістнадцяткова
Пошук даних є
Цифровий фільтр 0, 1, 2 опційно
Зберігання налаштувань 10 налаштувань

Комплектація

  1. Цифровий осцилограф змішаних сигналів OWON MSO8202T – 1 шт.
  2. Модуль логічного аналізатора – 1 шт.
  3. Щупи  – 1 пара
  4. Кабель живлення – 1 шт.
  5. USB-кабель – 1 шт.
  6. CD – 1 шт.
  7. Інструкція  – 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Кількість каналів цифрові осцилографи:

  • Двоканальний
  • З 16-канальнм логічним аналізатором

Об'єм пам'яті цифрові осцилографи:

  • 2 МБ

Смуга пропускання цифрові осцилографи:

  • 200 МГц

Тип цифрові осцилографи:

  • Настільний
  • Змішаних сигналів

Частота дискретизації цифрові осцилографи:

  • 2 Гвиб/с

Діагональ екрану цифрові осцилографи:

  • 7,8" TFT дисплей
