Цифровий осцилограф JYE Tech DSO 150
Все про товар
JYE Tech DSO 150 – це цифровий портативний осцилограф, вага якого становить лише 100 г. JYE Tech DSO 150 використовується для відображення осцилограм, вимірювання частоти, періоду і прогальності сигналу, а також для вимірювання декількох видів напруги. Осцилограф оснащений 2,4-дюймовим TFT-дисплеєм з яскравим підсвічуванням.
Більше інформації ви знайдете у нашому огляді кишенькового осцилографа JYE Tech DSO 150.
Особливості
- Компактність і точність вимірювань.
- На передній панелі осцилографа розташовані чотири кнопки і ручка енкодера:
- V/DIV – налаштування вертикальної розгортки;
- SEC/DIV – налаштування горизонтальної розгортки;
- TRIGGER – налаштування режиму та типу синхронізації;
- OK – режим HOLD, увімкнення/вимкнення вимірювання;
- ADJ – зміна обраного параметра.
- Використовується для діагностування та налагодження аудіо-підсилювачів, автомобільних давачів, імпульсних блоків живлення.
Технічні характеристики
| Кількість вимірювальних каналів | 1 |
| Ширина смуги вхідного сигналу | 0 - 200 кГц |
| Чутливість по вертикалі | 5 мВ/под - 20 В/под |
| Максимальна похибка вимірювання амплітуди | 5% |
| Розрядність АЦП | 12 біт |
| Вхідний опір | 1 МОм |
| Вхідна напруга |
макс 50 В |
| Режим входу | DC, AC, GND |
| Максимальна частота дискретизації в реальному часі | 1 Мвиб/с |
| Розгортка | 10 мкс/под - 500 с/под |
| Довжина буфера пам'яті | 1024 кб |
| Режими вимірювання | автоматичний, нормальний, одиночний імпульс |
| Тригер синхронізації | фронт / спад |
| Положення тригера | 1/2 розміру буфера |
| Дисплей | TFT, 320 × 240 (2,4 дюйма) кольоровий |
| Напруга живлення |
9 В DС |
| Споживаний струм | 120 мА |
| Габаритні розміри | 115 × 75 × 22 мм |
| Вага (без кабелів і блоку живлення) | 100 г |
Відео
Інструкція користувача
Завантажити інструкцію користувача для JYE Tech DSO 150 (рос.).
Комплектація

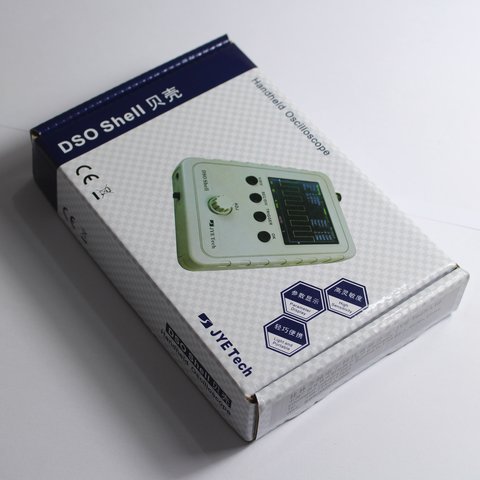

- Цифровий осцилограф JYE Tech DSO 150 — 1 шт.
- Вимірювальний щуп — 1 шт.
- Інструкція користувача — 1 шт.
Осцилографи та робота з ними
Кількість каналів цифрові осцилографи:
- Одноканальний
Тип цифрові осцилографи:
- Портативний
Частота дискретизації цифрові осцилографи:
- 1 МВиб/с
Об'єм пам'яті цифрові осцилографи:
- 1 кБ
Смуга пропускання цифрові осцилографи:
- 200 кГц
Діагональ екрану цифрові осцилографи:
- 2,4" TFT дисплей
