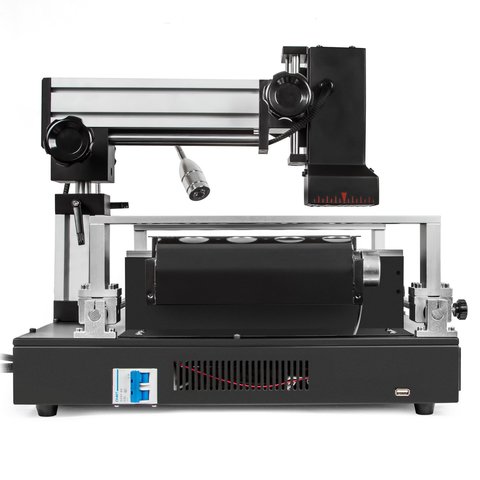

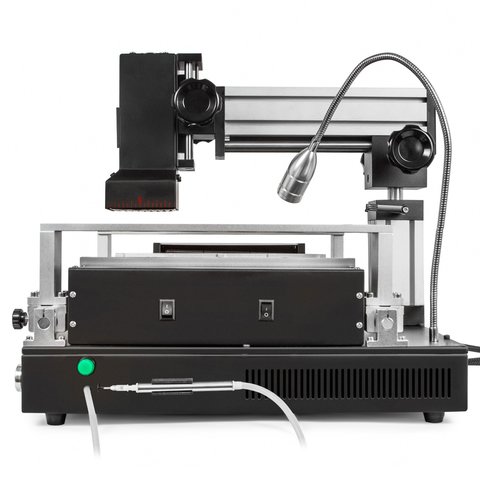

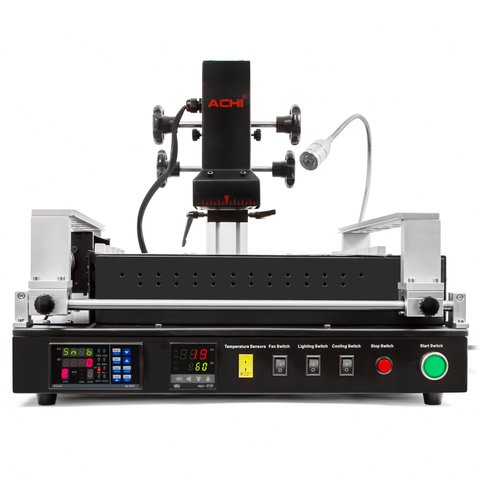

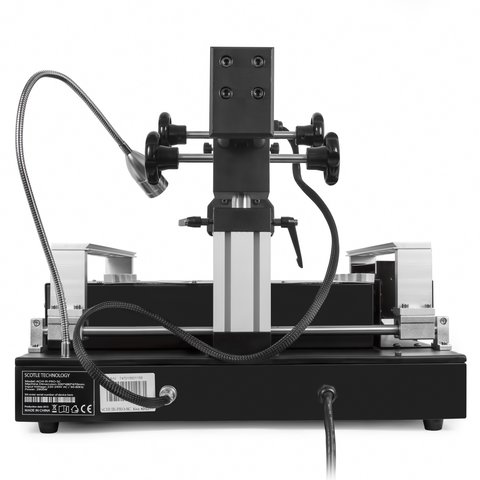

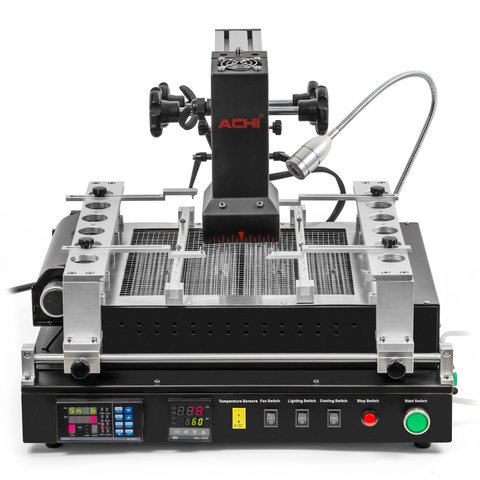

Інфрачервона паяльна станція ACHI IR-PRO-SC
Все про товар
Інфрачервона паяльна станція ACHI IR-PRO-SC – це універсальний ремонтний комплекс, створений спеціально для відновлення великих друкованих плат, таких як материнські. ACHI IR-PRO-SC з легкістю справляється з демонтажем/монтажем чіпсетів на материнських платах ноутбуків, навіть на ноутбуках ACER, які важко піддаються ремонту. За допомогою ACHI IR-PRO-SC легко вирішити проблему, пов’язану з XBOX-360 – "Red Ring of Death" (RRoD).
Ця інфрачервона паяльна станція використовується для ремонту CBGA, CCGA, CSP, QFN, MLF, PGA компонентів та інших BGA-мікросхем, а також для заміни спеціальних компонентів, таких як металеве захисне покриття пластикових з’єднувачів та пластикові конектори.
Особливості
Висота розташування верхнього нагріву регулюється за допомогою ручки, що обертається. Великий верхній інфрачервоний нагрівач використовується для BGA-мікросхем розміром до 70 × 70 мм.

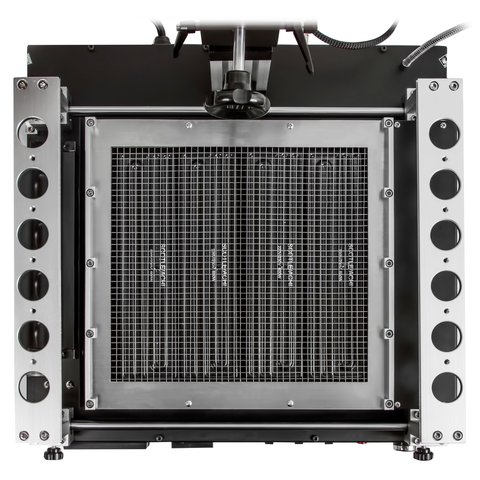

Великий нижній інфрачервоний переднагрівач (260 × 245 мм) рівномірно нагріває плату, щоб уникнути її термічної деформації.
Лінійний направляючий кронштейн закріпляє плату та запобігає її деформації. Кронштейн фіксується поворотом ручки.
За допомогою вентилятора можна швидко охолодити плату.
Незалежні давачі температури верхнього та нижнього нагрівачів. Система автоматичної стабілізації температури зі зворотнім зв’язком та ПІД-регулятором.
IR-PRO-SC можна підключити до комп’ютера через вбудований в ПК послідовний порт RS232. За допомогою ПЗ (включено в комплектацію) можна програмувати паяльну станцію та контролювати процес. Ви можете зберігати до 10 температурних кривих (термопрофілів) одночасно.
Технічні характеристики
| Розмір мікросхем, мм | 65 × 65 |
| Нижній переднагрів, мм | 260 × 245 |
| Потужнісь | 2500 Вт |
| Живлення | 220 В 50/60 Гц |
| Розміри, мм | 475 × 480 × 420 |
| Вага, кг | 20 |

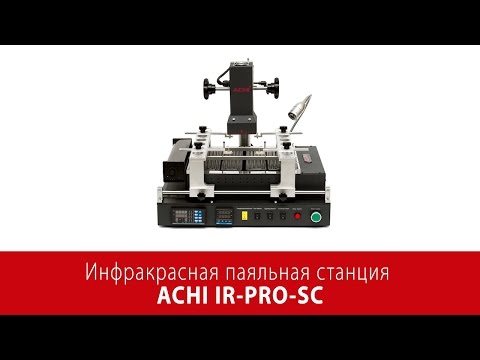

Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Статті та огляди
Інфрачервоні паяльні станції: переваги технології і знайомство з брендом ACHI
Комплектація
- Інфрачервона паяльна станція ACHI IR-PRO-SC (1 шт.)
- Кабель для передачі даних (1 шт.)
- Клейка відбиваюча фольга (1 шт.)
- Інструкція користувача (1 шт.)
- Диск з демонстраційним відео (1 шт.)
Поради для паяння
Розмір нижнього нагрівача паяльні комплекси:
- 26x24 см
Загальна потужність паяльні комплекси:
- 2500 Вт
Тип керування паяльні комплекси:
- Мікроконтроллерний / ПК синхронізація
Тип верхнього нагрівача паяльні комплекси:
- Керамічний
Тип нижнього нагрівача паяльні комплекси:
- Керамічний
Потужність верхнього нагрівача паяльні комплекси:
- 400 Вт
