Інфрачервона паяльна станція ACHI IR-6000

Код: 822581
Інфрачервона паяльна станція ACHI IR-6000
Все про товар
Гарантія
39900.00 ₴

Все про товар

18.6 кг 220 V Гарантія: 6 місяців
Універсальний ремонтний комплекс, створений спеціально для ремонту компонентів CBGA, CCGA, CSP, QFN, MLF, PGA, інших BGA-мікросхем.
39900.00 ₴
39900.00 ₴

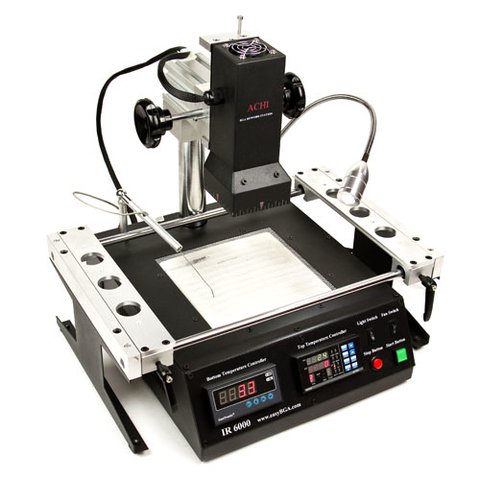

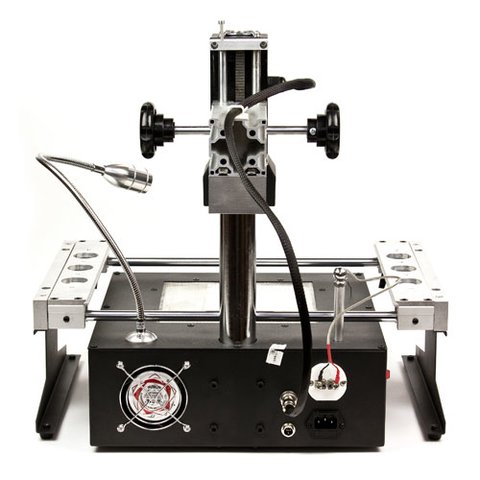

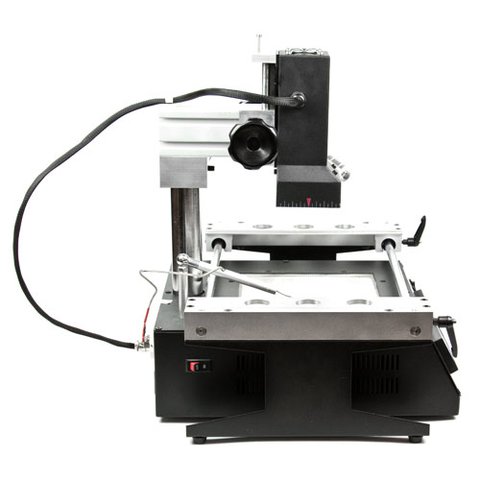

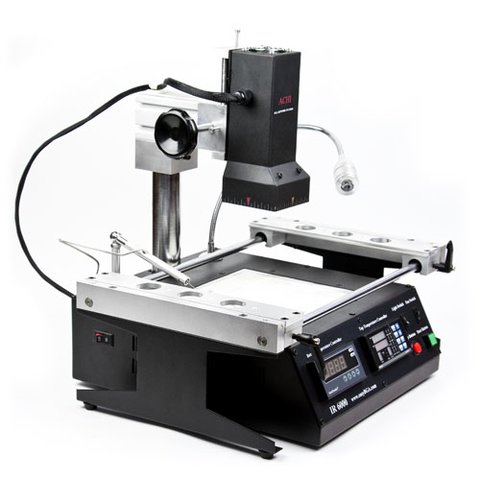

Інфрачервона паяльна станція ACHI IR-6000 призначена для роботи з платами середнього розміру. Застосування технології нагрівання припою інфрачервоним випромінюванням дозволяє відносно швидко та легко проводити монтаж і демонтаж великих мікросхем різних типів: BGA, QFP та інших. Нижній переднагрівач розміром 180 × 180 мм дозволяє прогрівати велику область друкованої плати, тим самим запобігаючи її викривленню при дії локального нагрівача. Встановлення 8 температурних профілів дає можливість підібрати потрібний режим паяння при використанні різних припоїв, в тому числі й безсвинцевого.

Особливості

  • Стіл, що складається, обладнаний рухливими фіксаторами, що дає можливість встановити та надійно закріпити плату.

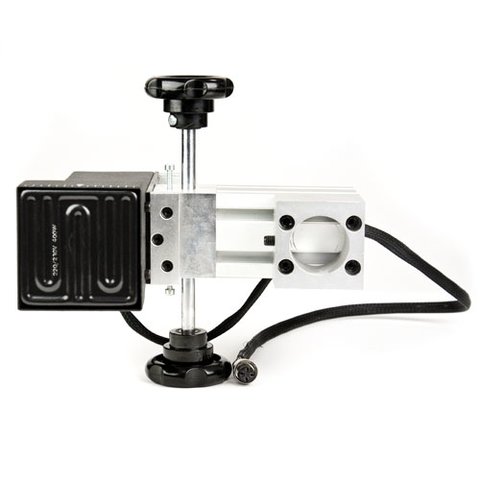

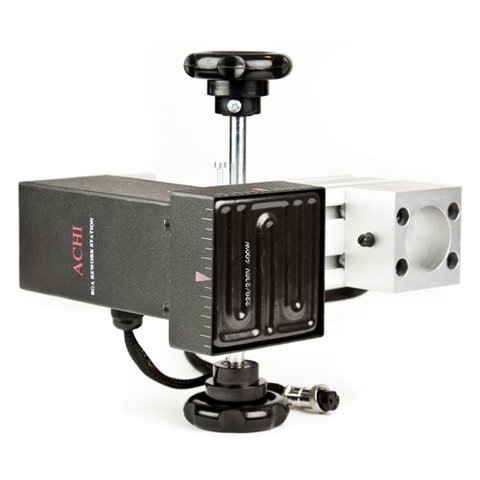

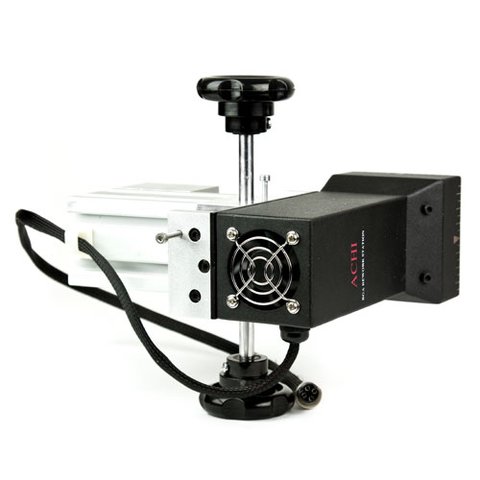

  • Верхній нагрівач переміщається у вертикальній і горизонтальній площинах.
  • Місце паяння може підсвічуватись діодною лампою, вмонтованою в корпус паяльної станції.
  • Давач температури області локального нагрівання можна закріпити на штативі та направити його на місце вимірювання за допомогою гнучкого провідника.
  • Контроль температури верхнього та нижнього нагрівача відбувається за допомогою контактних термодавачів – термопар.
  • Для верхнього нагрівача передбачена звукова сигналізація при досягненні заданого рівня температури.
  • Процес паяння відбувається по заданому температурному профілю, який програмується оператором і відслідковується на комп’ютері.
  • Зв’язок інфрачервоної паяльної станції ACHI IR-6000 з комп’ютером встановлюється через послідовний порт RS-232.
  • Висока точність відпрацювання термопрофілю завдяки замкнутій системі контролю температури.

Технічні характеристики

Тип нагрівача керамічний
Живлення 220 В
Тип верхнього нагрівача інфрачервоний
Розмір верхнього нагрівача 80 × 80 мм
Потужність верхнього нагрівача 400 Вт
Тип нижнього нагрівача інфрачервоний

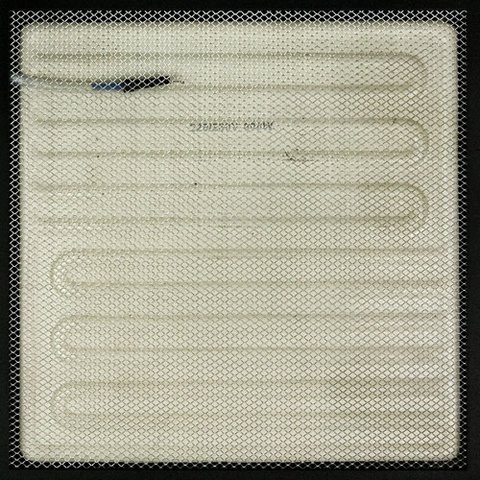

Розмір нижнього нагрівача 180 × 180 мм
Потужність нижнього нагрівача 800 Вт
Загальна потужність 1350 Вт

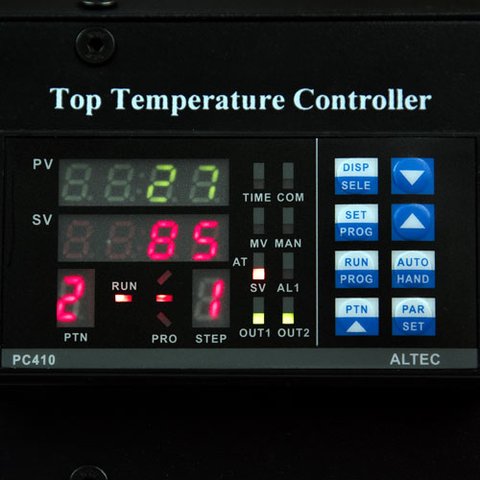

Контроль температури верхнього нагрівача незалежний контроль температури з сигналізацією
похибка ±0,5%

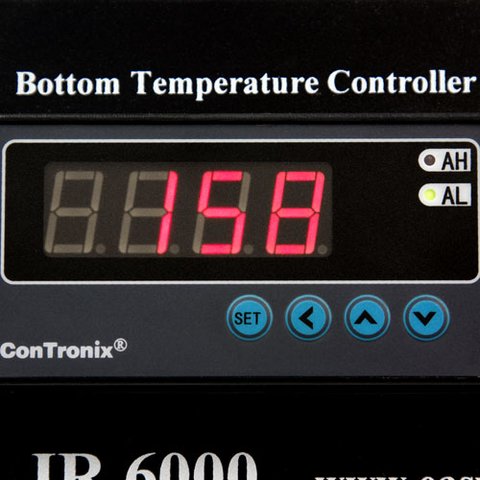

Контроль температури нижнього нагрівача незалежний контроль температури без сигналізації
похибка ±0,5%
Розміри чіпів (макс.) ≤ 70 × 70 мм
Розміри друкованих плат (макс.) ≤ 400 × 305 мм
Максимальна температура нагрівання 400 °C
Габарити 475 × 480 × 420 мм
Вага 15 кг

Статті та огляди

Інфрачервоні паяльні станції: переваги технології і знайомство з брендом ACHI

Комплектація

  • Паяльна станція ACHI IR-6000
  • Стіл-тримач плат
  • Давач-термопара на штативі
  • Кабель для з’єднання з комп’ютером
  • Програмне забезпечення

Розмір нижнього нагрівача паяльні комплекси:

  • 18x18 см

Тип керування паяльні комплекси:

  • Мікроконтроллерний / ПК синхронізація

Тип верхнього нагрівача паяльні комплекси:

  • Керамічний

Тип нижнього нагрівача паяльні комплекси:

  • Керамічний

Потужність верхнього нагрівача паяльні комплекси:

  • 400 Вт

Загальна потужність паяльні комплекси:

  • 1350 Вт
