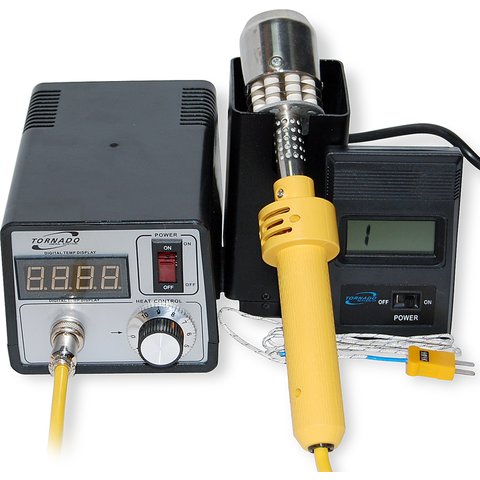

Портативна інфрачервона паяльна станція Tornado
Все про товар
Інфрачервона паяльна станція Tornado призначена для прецизійного паяння, зокрема для роботи з мікросхемами формату BGA, microBGA, QFP, PLSS, SOIC.
Головна перевага ІЧ-технологій полягає в тому, що при обробці потрібного електронного компоненту інші елементи монтажу в зоні інфрачервоного нагрівання не піддаються значним тепловим перевантаженням, які можуть привести до виходу з ладу.
Іншою перевагою ІЧ технології, порівняно з термофенами, є відсутність струменя повітря, який при нагоді може здути або скинути мікрокомпоненти, що знаходяться близько від місця монтажу/демонтажу.
Огляд інфрачервоних паяльних станцій Tornado на Masteram-Labs.com
Особливості
- Складається з основного блоку та портативної інфрачервоній пушки для сфокусованого паяння
- Керамічний ІЧ нагрівальний елемент із спеціальним чорним покриттям в якості робочого елемента
- Робочий діапазон нагрівального елемента поза зоною видимого світлового випромінювання
- Керамічний нагрівальний елемент, порівняно з ІЧ галогенними лампами більш стійкий до механічних впливів
Технічні характеристики
| Інфрачервона пушка | |
|---|---|
| Температурний діапазон (по результатах тестування) |
130–520 °С |
| Довжина хвилі ІЧ-випромінювання | 2–10 мкм (мікрон) |
| Зона інфрачервоного нагрівання | діаметр 15–50 мм |
| Нагрівальний елемент | ІЧ керамічний елемент |
| Напруга живлення | 20 В, пост. |
| Робоча висота точки ІЧ-випромінювання над поверхнею оброблюваної деталі | від 0 до 100 мм |
| Напрацювання на відмову - ресурс роботи | більше 3000 годин |
| Опір нагрівального елемента | 12 Ом (з урахуванням кабелю) |
| Діаметр робочої поверхні нагрівального ІЧ-елемента | 32 мм |
| Довжина портативного ІЧ-блоку | 235 мм |
| Довжина кабелю ІЧ-блоку | 80 см |
| Вага ІЧ-пушки (з кабелем) | 250 г |
| Основний блок | |
| Регулювання температури ІЧ-пушки | плавне |
| Індикація температури ІЧ пушки | цифрова, 4-розрядна |
| Робоча напруга | 220 В, 50 Гц |
| Запобіжник | плавкий, 5 А × 250 В |
| Габарити | 117 × 95 × 155 мм |
| Вага основного блоку | 770 г |
| Вага станції | 1,8 кг |
Комплектація

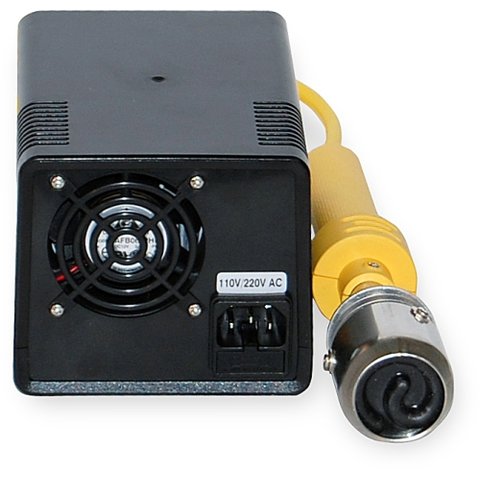

- Блок живлення та управління
- Інфрачервона нагрівальна головка (портативний ІЧ-блок)
- Підставка для ІЧ нагрівальної головки
- Кабель живлення

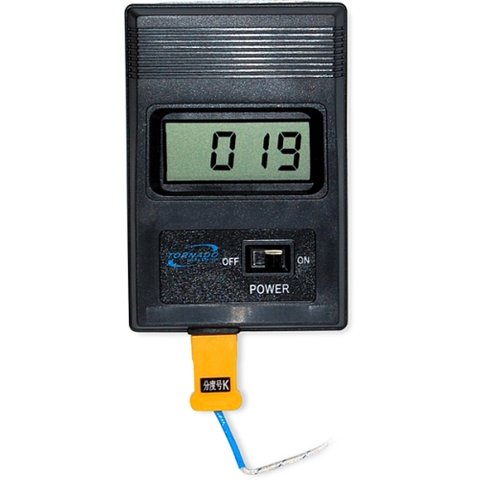

- Цифровий термометр з термопарою К-типу
- Флюс (картридж)
Розмір верхнього нагрівача паяльної станції інфрачервоної:
- Діаметр 4 см
Тип нагрівача паяльної станції інфрачервоної:
- З керамічним випромінювачем
