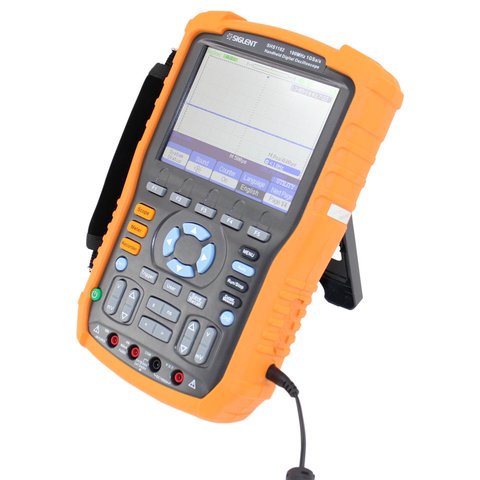

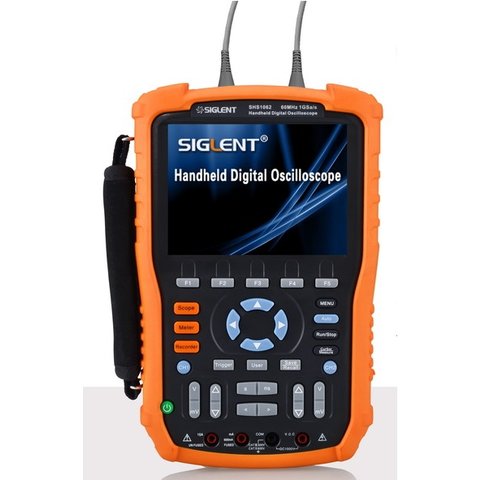

Портативний цифровий осцилограф SIGLENT SHS1102 з ізольованими каналами
Код: 837928
Портативний цифровий осцилограф SIGLENT SHS1102 з ізольованими каналами
Все про товар
Відео
Гарантія
Знято з виробництва
Все про товар
Відео
7.5 кг 110, 220 V Гарантія: 36 місяців
Портативний двоканальний цифровий осцилограф з функціями мультиметра та реєстратора даних. Смуга пропускання 100 МГц.
SIGLENT SHS1102 – портативний двоканальний цифровий осцилограф з функціями цифрового мультиметра та самописця. Перевага даного приладу - повністю ізольовані входи, що дає можливість виконувати роботу під високою напругою (до 1000 В).
Особливості
- Смуга пропускання 100 МГц. Функції цифрового мультиметра та самописця
- Ізольовані входи
- 32 автоматичних вимірювань параметрів сигналу
- 3 режими курсорних вимірювань
- 5 математичних функцій: додавання, віднімання, множення, ділення, ШПФ
- Величини, що вимірюються, та функції мультиметра:
- постійна напруга та струм
- змінна напруга та струм
- опір
- ємність
- перевірка провідності електричного кола
- тестування діодів
- Кольоровий РКД
- Автономне живлення від акумулятора
- Стандарти безпеки: EN 61010-031
- Компактний та легкий прилад
Технічні характеристики
| Характеристики осцилографа | |
|---|---|
| Смуга пропускання | 100 МГц |
| Період наростання | ≤ 3,5 нс |
| Частота дискретизації | В режимі реального часу: 1 Гвиб/с; В еквівалентному режимі: 50 Гвиб/с |
| Чутливість по вертикалі | 5 мВ ～ 100 В/под |
| Глибина пам'яті | 2 МБ |
| Розгортка | 2,5 нс ～50 с/под, Скан: 100 мс ～ 50 с/под |
| Синхронізація | Edge, Pulse, Вideo, Alternate, Slope |
| Роздільна здатність по вертикалі | 8 біт |
| Інтерфейс | USB DeВice, USB Host |
| Математичні операції | +, -, *, /, FFT |
| Дисплей | кольоровий TFT РК, 320×234 |
| Характеристики мультиметра | |
| Вимірювання опору | Діапазон: 600 Ω – 60 MΩ Точність: ±0.5% ±5 |
| Вимірювання напруги постійного струму | Діапазон: 60 мВ – 1000 В Точність: ±0.5% ±5 |
| Вимірювання напруги змінного струму | Діапазон: 60 мВ – 750 В Точність: ±1% ±5 |
| Вимірювання постійного струму | Діапазон: 60 мВ – 10 A Точність: ±1% ±5 |
| Вимірювання змінного струму | Діапазон: 60 мВ – 10 A Точність: ±1% ±5 |
| Вимірювання ємності | 40.00 nF (±3% ±1 знак) 400.0 nF– 400.0 µ F (±1% ±знак) |
| Перевірка провідності електричного кола | < 30 Ω |
| Тестування діодів | 0 В ～ 2.0 В |
| Самописець | 1,6 МБ |
| Розширена пам'ять запису сигналу | 7 МБ |
| Режим вимірювань | Ручний / автоматичний |
| Максимальна розрядність | 6000 значущих знаків |

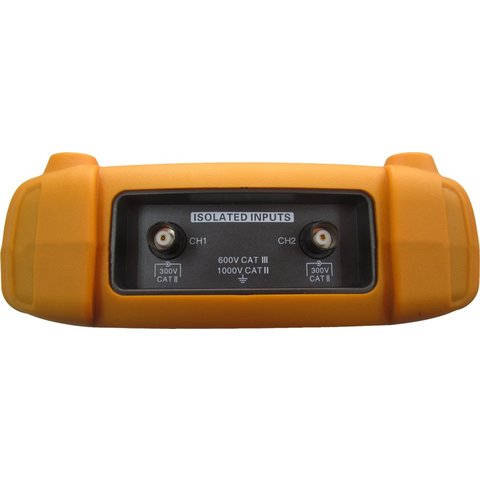

| Ізоляція | |
| Вхідний порт | 300 В CAT II |
| Вхід зонду 10:1 | 1000 В CAT II, 600 В CAT III |
| Макс. вхід METER | 1000 В CAT II |
| Між каналами | 1000 В CAT II, 600 В CAT III |
| Максимальна вхідна напруга | DC 1000 В, AC 750 В |
| Загальні характеристики | |
| Живлення | Вбудований літієвий акумулятор: 7.4 В, 4500 мАгод (> 3 годин роботи) Адаптер живлення, вхідні параметри: 100-240 В, 50 - 60 Гц, вихідні параметри: 9 В, 2.8 A |
| Дисплей | кольоровий TFT РК, 320×234 |
| Вага | 1,5 кг |
| Розміри | 163,2 × 259,5 × 53,3 мм |
Відео
Комплектація

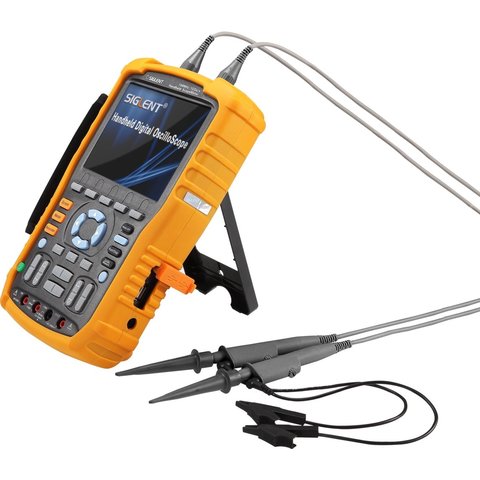

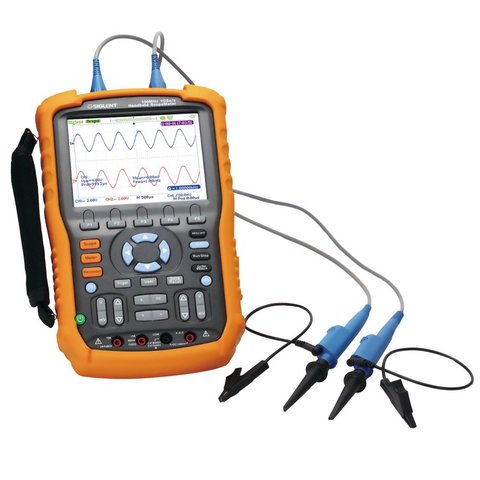

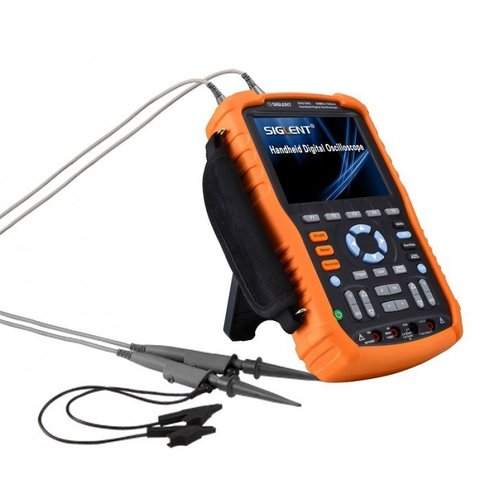

- Портативний цифровий осцилограф SIGLENT SHS1102 (1 шт.)
- Вимірювальні щупи осцилографа (2 шт.)
- Кабель живлення (1 шт.)
- Адаптер живлення (1 шт.)
- Вимірювальний щуп (1 шт.)
Діагональ екрану цифрові осцилографи:
- 5,6" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Об'єм пам'яті цифрові осцилографи:
- 2 МБ
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- Портативний
- Мультиметр
- З ізольованими каналами
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
