Портативний цифровий осцилограф Micsig MS220T
Код: 856585
Портативний цифровий осцилограф Micsig MS220T
Все про товар
Відео
Гарантія
36246.00 ₴
Все про товар
Відео
Відео
Відео
Відео
Відео
110, 220 V Гарантія: 12 місяців

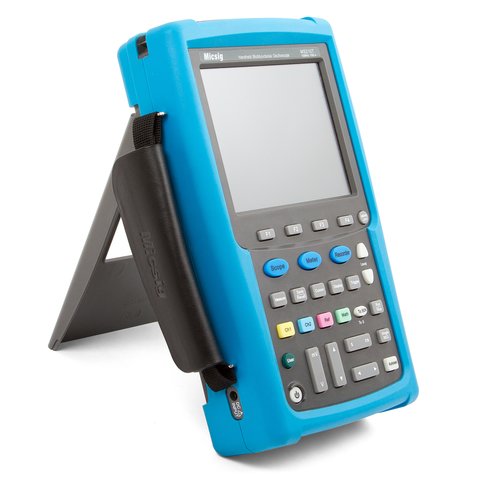

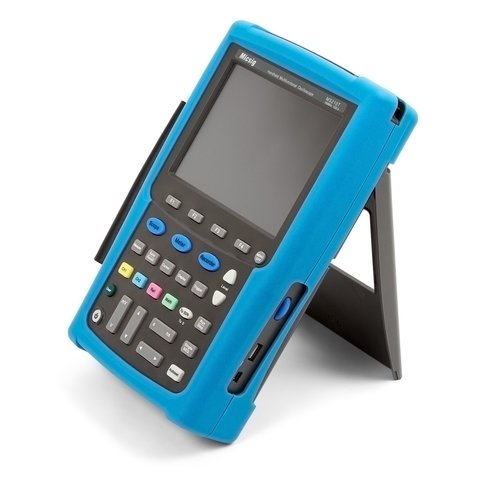

2-канальний портативний багатофункціональний осцилограф (смуга пропускання 200 МГц) з функцією мультиметра і 5.7" TFT-LCD сенсорним екраном.
Осцилограф Micsig MS220T дозволяє змінювати коефіцієнт посилення, горизонтальну розгортку і позицію сигналу трьома способами: класично кнопковим, за допомогою поворотного енкодера, а також за допомогою сенсорного дисплея. Програмне забезпечення Micsig ScopeSuite має низку функцій, таких як оновлення прошивки, управління в реальному часі, автоматичні вимірювання, збереження сигналу, відображення сигналу в реальному часі, запис та аналіз даних. MS220T має 5.7" TFT-LCD сенсорний екран з роздільною здатністю 640 × 480.
Особливості
- 3 режими управління: сенсорний, кнопковий, колесо прокрутки.
- Глибина пам'яті: 240 кБ.
- Роздільна здатність екрана: 640×480.
- 31 режим автоматичних вимірювань.
- Функції курсорних вимірювань.
- 3 режими запису: мультиметр, осцилограф, самописець.
- Мультиметр дозволяє проводити 10 видів вимірювань і тестів: постійна і змінна напруга, струм, опір та ін.
- Програмне забезпечення ScopeSuite.
Відео
Технічні характеристики
| Смуга пропускання | 200 МГц |
| Час наростання | ≤1,5 нс |
| Частота дискретизації в реальному часі | один канал: 1 Гвиб/с два канали: 500 Мвиб/с |
| Глибина пам'яті | один канал: 240 кБ два канали: 120 кБ |
| Ізольований канал | не підтримується |
| Вертикальна система | |
|---|---|
| Канали | 2 канали осцилографа, 1 канал мультиметра |
| Вхід | DC, AC, GND |
| Вхідний імпеданс | паралельно 1 МОм ±1% с 15 пФ ±3 пФ |
| Вертикальна шкала | 5 мВ/под ~ 50 В/под |
| Вертикальна роздільна здатність | 8 біт |
| Макс. вхідна напруга | 600 ВCAT Ⅱ 300 ВCAT Ⅲ |
| Горизонтальна система | |
| Діапазон часової розгортки | 4 нс/под ~ 10 с/под |
| Похибка часової розгортки | 20 ppm |
| Режими вибірки | звичайний, середній, пік-пік, межа області |
| Зберігання сигналів | 4 осцилограми (можливо також збереження на флеш-накопичувачі) |
| Система запуску | |
| Типи запуску | за фронтом, за імпульсом, логічний, серійна шина (UART, LIN, CAN, SPI, I2C) |
| Вхід запуску | DC, AC, ВЧ-придушення, НЧ-придушення, придушення шуму |
| Режими запуску | авто, звичайний, одиничний |
| Джерела запуску | CH1, CH2 |
| Вимірювання | |
| Автоматичні вимірювання | 31 тип |
| Типи курсора | горизонтальний, вертикальний, перехресний |
| Математичні операції | |
| Оператор | + , - , × , / |
| Налаштування вікна ШПФ | прямокутне, Хеммінга, Блекмана-Харріса, Хеннінга |
| Функції відображення | |
| Екран | 5.7", TFT сенсорний РКД |
| Роздільність | 640 × 480 |
| Відображення 3D осциллограм | не підтримується |
| Сітка області відображення осцилограми | 12 под по горизонталі × 8 под по вертикалі |
| Форма | форма YT (може бути покращено до XY) |

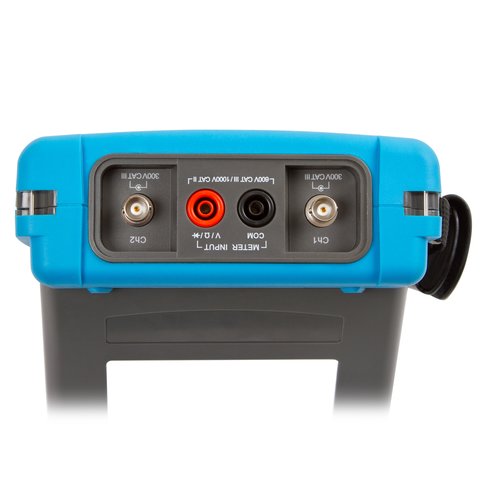

| Роз'єми входу / виходу | |
| Mini USB 2.0 | зв'язок з ПК |
| USB 2.0 | зв'язок з флеш-пристроєм |
| Wi-Fi | не підтримується |
| Мультиметр | |
| Типи вимірювань | 10 фізичних вимірювань (напруга, струм, опір, ємність, діоди, і т.д.) |
| Точність вимірювань | 4 біт |
| Відображення вимірювань | макс., сер., мін., величини з програмною частиною часу, відносні |
| Пристрій запису і видачі даних | |
| Зміст реєстратора | вимірювання мультиметра, осцилограма, вимірювання осцилографа |
| Тимчасова розгортка реєстратора | вимірювання мультиметра: 10 с/под ~ 20 мин/под вимірювання осцилографа: 10 с/под ~ 20 мин/под осцилограма : 100 мкс/под ~ 2 мин/под |
| Тривалість зберігання реєстратора | макс. 17 днів (можна збільшити за допомогою флеш-накопичувача) |
| Живлення | |
| Адаптер живлення | вхід: 100-240 В AC, 50-60 Гц, 2 A; вихід: 12 В DC, 5 A |
| Батарея | ємність: 7.4 V / 6000 мАч, час роботи: 4~5 годин |
| Середовище | |
| Робоча температура | -20℃ ~ +50℃ |
| Робоча вологість | < 85% відн. вол. |
| Механічні параметри | |
| Розміри | 254 × 160 × 60 мм |
| Вага | Осцилограф: 1380 г (без батареї), аксесуари (стандарт): 691 г, батарея (стандарт): 276 г |
Комплектація
- Портативний цифровий осцилограф Micsig MS220T — 1 шт.
- Адаптер живлення — 1 шт.
- Щуп осцилографа 10x — 1 компл.
- Щуп мультиметра — 1 компл.
- Кабель USB — 1 шт.
- Li-ion акумулятор — 1 шт.
- CD / ПЗ ScopeSuite — 1 шт.
Осцилографи та робота з ними
Діагональ екрану цифрові осцилографи:
- 5,6" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 200 МГц
Тип цифрові осцилографи:
- Портативний
- Мультиметр
- Сенсорний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 240 кБ
