Hantek DSO8060 – двоканальний цифровий запам'ятовувальний осцилограф зі смугою пропускання 60 МГц, високоточний цифровий мультиметр та генератор сигналів до 25 МГц в одному приладі.
28810.00 ₴
Гуртом дешевше
Завантажити інструкцію до портативного цифрового осцилографа Hantek DSO8060
Hantek DSO8060 – двоканальний цифровий запам'ятовувальний осцилограф зі смугою пропускання 60 МГц, високоточний цифровий мультиметр та генератор сигналів до 25 МГц в одному приладі. Цей портативний осцилограф може працювати автономно, а також як приставка до комп'ютера за допомогою інтерфейсу USB 2.0.
Особливості
- Великий кольоровий дисплей розміром 5,7 дюйма (біля 14,5 см), з роздільною здатністю 320×240 пікселів. Світлодіодне підсвічування, чітке зображення.
- Інтерфейс USB 2.0 з підтримкою підключення USB-накопичувачів. Опційно RS232/LAN. Пристроєм легко керувати за допомогою ПК або віддалено.
- Смуга пропускання — 60 МГц.
- Функції генератора сигналів.
- Функції високоточного цифрового мультиметра (6000 зн.):
- постійна та змінна напруга
- постійний та змінний струм
- опір
- ємність
- продзвонювання кола
- тестування діодів
- Висока швидкість оновлення. Частота дискретизації 250 Мвиб/с, 50 Гвиб/с в еквівалентному режимі.
- Матем.: ШПФ, + , - , * , /, X-Y. Функція "тест пройдено/не пройдено". Автоматичні вимірювання до 22 параметрів одночасно.
- Різні режими розгортки, 2 окремі бази часу для режиму розгортки ALT. Можливість спостерігати за двома сигналами з різними частотами.
- Запис та відтворення до 1000 сигналів.
- Автономне живлення від батарей (вбудовані в пристрій), до 6 годин роботи.
- Можливість збереження осцилограм у форматах .jpg/.bmp, у файлах MS Excel/Word.
- Інтегрується з Labview\VB\VC.
- ПЗ сумісне з : Windows NT, Windows 2000, Windows XP, VISTA
Технічні характеристики
| Вертикальна система | ||||||
|---|---|---|---|---|---|---|
| Кількість каналів | 2 | |||||
| Смуга пропускания, МГц | 60 | |||||
| Період наростання, нс | 5,8 | |||||
| Коефіцієнт відхилення | 10 мВ/под. до 5 В/под. | |||||
| Вхідний повний опір | опір 1 МОм | |||||
| ємність 15 пФ | ||||||
| Режими входу | змінний струм (AC), постійний струм (DC), земля (GND) | |||||
| Вертикальна роздільна здатність | 8 біт | |||||
| Максимальна вхідна напруга | 300 В (DC+AC пік.) | |||||
| Горизонтальна система | ||||||
| Частота дискретизації | 250 МВиб/с | |||||
| Еквівалентна частота дискретизації | 50 ГВиб/с | |||||
| Діапазон, с/дел | 5 нс/под.~ 1000 с/под | |||||
| Об'єм пам'яті | 32 кБ на один канал, 16 кБ на два канали | |||||
| Точність розгортки | ±50 м.д. | |||||
| Синхронізація | ||||||
| Способи синхронізації | за фронтом, за відеосигналом, за тривалістю імпульсу, зовнішня синхронізація | |||||
| Джерело | Кан. 1, Кан. 2 | |||||
| Режим X-Y | ||||||
| Вхід X | Кан. 1 | |||||
| Вхід Y | Кан. 2 | |||||
| Зсув фаз | Не більше 3° | |||||
| Вимірювання і обчислення | ||||||
| По вертикалі | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |||||
| По горизонталі | частота, період, період наростання, період спадання, тривалість+, тривалість–, прогальність | |||||
| Затримка | Затримка 1->2 (по фронтах, по зрізах) | |||||
| Курсорні вимірювання | Вручну, режим "відслідковування", режим автоматичних вимірювань | |||||
| Мультиметр | ||||||
| Максимальна розрядність | 6000 зн. | |||||
| Параметри, що вимірюються | Змінна та постійна напруга та струм, опір, ємність, тестування діодів, продзвонювання кола | |||||
| Максимальна вхідна напруга | AC 600 В, DC 800 В | |||||
| Максимальний вхідний струм | AC 10 A, DC 10 A | |||||
| Вхідний опір | 10 MОм | |||||
| Генератор сигналів | ||||||
| Діапазон | 1~25 МГц | |||||
| DAC Clock | 2 кГц~200 МГц, регулюється | |||||
| Роздільна здатність | 0,1% | |||||
| Вертикальна роздільна здатність | 12 | |||||
| Стабільність | < 30 м.д. | |||||
| Амплітуда сигналів | ±3,5 В макс. | |||||
| Вихідний опір | 50 Ом | |||||
| Вихідний струм | 50 мА Iпік=50 мА | |||||
| Смуга пропускания | 25 M | |||||
| Гармонічні спотворення | -50 дБc (1 КГц), -40 дБc (10 КГц) | |||||
| Вимірювання частоти каналу | ||||||
| Діапазон | 1~60MHz | |||||
| Діапазон вхідного сигналу | 400 mVpp~18 Vpp (Vpp=напруга піку) | |||||
| Режим входу | DC | |||||
| Похибка | ± Похибка синхронізації ±1 Count | |||||
| Вхідний повний опір | > 100 КОм | |||||
| Загальні характеристики | ||||||
| Математичні функції | Додавання, віднімання, множення, ділення, ШПФ | |||||
| Пам'ять | 15 форм сигналу та налаштувань | |||||
| Дисплей | 5,7" TFT РК-дисплей з підсвічуванням | |||||
| Роздільна здатність екрана | 240 (по вертикалі) × 320 (по горизонталі) | |||||
| Інтерфейси | USB 2.0 | |||||
| RS-232, LAN (опції) | ||||||
| Живлення | AC 100~240 В / 50~60 Гц; DC 8,5 В,1500 мА |
|||||
| працює 6 годин від батареї | ||||||
| Розміри | 245 x 163 x 52 мм | |||||
| Вага | 1,2 кг | |||||

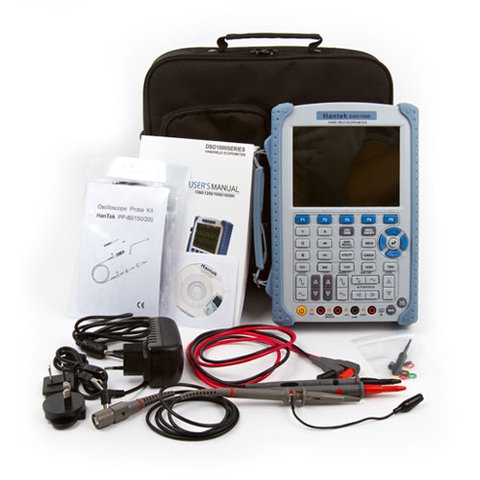

Комплектація
- Цифровий осцилограф Hantek DSO8060
- Коробка (1 шт.)
- Сумка (1 шт.)
- Інструкція (1 шт.)
- Диск з ПЗ (1 шт.)

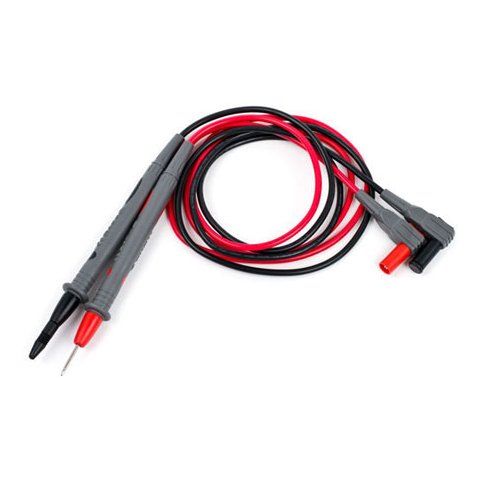

- Щупи для мультиметра (2 шт.)

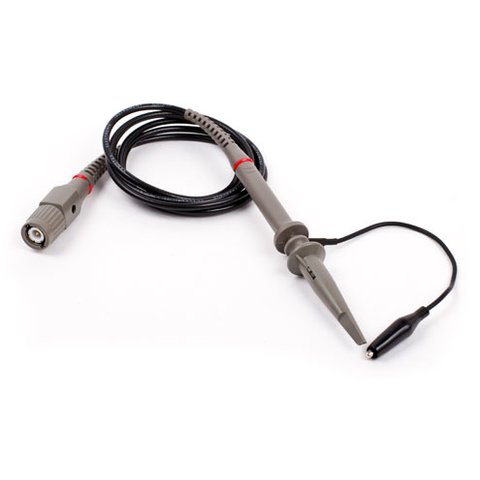

- Щупи для осцилографа (2 шт.)
- USB кабель (1 шт.)
- Зарядний пристрій (1 шт.)
 |
 |
