Портативний цифровий осцилограф Hantek DSO1060
Все про товар
Завантажити інструкцію для портативного цифрового осцилографа Hantek DSO1060 (англ. версія)
Осцилографи Hantek серії DSO1000 – це портативні цифрові осцилографи, які можуть працювати як автономно, так і в якості приставки до комп'ютера за допомогою інтерфейсу USB 2.0.
Hantek DSO1060 – двоканальний цифровий осцилограф та мультиметр в одному приладі. Смуга пропускання — 60 МГц. Максимальна частота дискретизації осцилографа складає 150 Мвиб/с (мільйонів вибірок на секунду). В режимі мультиметра прилад використовується для вимірювання напруги, струму, опору, ємності, тестування діодів та продзвонювання кола.
Осцилограф Hantek DSO1060 живиться як від вбудованого акумулятора, так і від зовнішнього блоку живлення, від якого також заряджається акумулятор. Від акумулятора осцилограф може безперервно працювати протягом 6 годин.
Огляд осцилографа Hantek DSO1060 на MASTERAM-LABS.COM
Особливості
- Великий кольоровий дисплей розміром 5,7 дюйма (біля 14,5 см), з роздільною здатністю 320×240 пікселів. Світлодіодне підсвічування, чітке зображення.
- Інтерфейс USB 2.0 з підтримкою підключення USB-накопичувачів. Опційно RS232/LAN. Пристроєм легко керувати за допомогою ПК або віддалено.
- Смуга пропускання — 60 МГц.
- Величини, що вимірюються, та функції мультиметра:
- постійна та змінна напруга
- постійний та змінний струм
- опір
- ємність
- продзвонювання кола
- тестування діодів
- Висока швидкість оновлення. Частота дискретизації 150 Мвиб/с, 50 Гвиб/с в еквівалентному режимі.
- Матем. : ШПФ , + , - , * , / ,X-Y. Функція "тест пройдено/не пройдено". Автоматичні вимірювання до 22 параметрів одночасно.
- Різні режими розгортки, 2 окремі бази часу для режиму розгортки ALT. Можливість спостерігати за двома сигналами з різними частотами.
- Запис та відтворення до 1000 сигналів.
- Автономне живлення від батарей (вбудовані в пристрій), до 6 годин роботи.
- Можливість збереження осцилограм у форматах .jpg/.bmp, у файлах MS Excel/Word.
- Інтегрується з Labview\VB\VC.
- ПЗ сумісно з: Windows NT, Windows 2000, Windows XP, VISTA
Порівняльні характеристики
| Модель | 1060 | 1200 | 1600 | 1600H | |
|---|---|---|---|---|---|
| Вертикальна система | |||||
| Смуга пропускання, МГц | 60 | 200 | 600 | ||
| Період наростання, нс | 5,8 | 0,58 | |||
| Коефіцієнт відхилення | 10 мВ/под. до 5 В/под. | 2 мВ/под. до 5 В/под. | |||
| Горизонтальна система | |||||
| Частота дискретизації | 150 Мвиб/с | 500 Мвиб/с | 1 Гвиб/с | 2 Гвиб/с | |
| Еквівалентна частота дискретизації | 50 Гвиб/с | ||||
| Діапазон, с/под. | 5 нс/под.~ 1000 с/под. | 2 нс/под.~ 1000 с/под. | 1 нс/под.~ 1000 с/под. | ||
| Синхронізація | |||||
| Способи синхронізації | за фронтом, за тривалістю імпульсу, зовнішня синхронізація | за фронтом, за відеосигналом, за тривалістю імпульсу, зовнішня синхронізація | |||
Технічні характеристики
| Вертикальна система | ||||||
|---|---|---|---|---|---|---|
| Кількість каналів | 2 | |||||
| Вхідний повний опір | опір 1 МОм | |||||
| ємність 15 пФ | ||||||
| Режими входу | змінний струм (AC), постійний струм (DC), земля (GND) | |||||
| Вертикальна роздільна здатність | 8 біт | |||||
| Максимальна вхідна напруга | 300 В (DC+AC пік.) | |||||
| Горизонтальна система | ||||||
| Об'єм пам'яті | 32 кБ на один канал, 16 кБ на два канали | |||||
| Точність розгортки | ±50 м.д. | |||||
| Синхронізація | ||||||
| Джерело | Кан. 1, Кан. 2 | |||||
| Режим X-Y | ||||||
| Вхід X | Кан. 1 | |||||
| Вхід Y | Кан. 2 | |||||
| Зсув фаз | Не більше 3° | |||||
| Вимірювання і обчислення | ||||||
| По вертикалі | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |||||
| По горизонталі | Частота, період, період наростання, період спадання, тривалість+, тривалість-, прогальність | |||||
| Затримка | Затримка 1->2 (по фронтах, по зрізах) | |||||
| Курсорні вимірювання | Вручну, режим "відслідковування", режим автоматичних вимірювань | |||||
| Режим мультиметра | ||||||
| Максимальна розрядність цифрової шкали | 6 000 | |||||
| Параметри, що вимірюються | змінна та постійна напруга та струм, опір, ємність, тестування діодів, продзвонювання кола | |||||
| Максимальна вхідна напруга | AC 600 В, DC 800 В | |||||
| Максимальний вхідний струм | AC 10 A, DC 10 A | |||||
| Вхідний опір | 10 MОм | |||||
| Загальні характеристики | ||||||
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ | |||||
| Пам'ять | 15 форм сигналу та налаштувань | |||||
| Дисплей | 5,7" TFT-LCD-дисплей | |||||
| Роздільна здатність екрана | 240 (по вертикалі) × 320 (по горизонталі) | |||||
| Інтерфейси | USB 2.0 | |||||
| RS-232, LAN (опції) | ||||||
| Живлення | AC 100~240 В / 50~60 Гц; DC 8,5 В,1500 мА |
|||||
| працює 6 годин від батареї | ||||||
| Габарити | 245 x 163 x 52 мм | |||||
| Вага | 1,2 кг | |||||

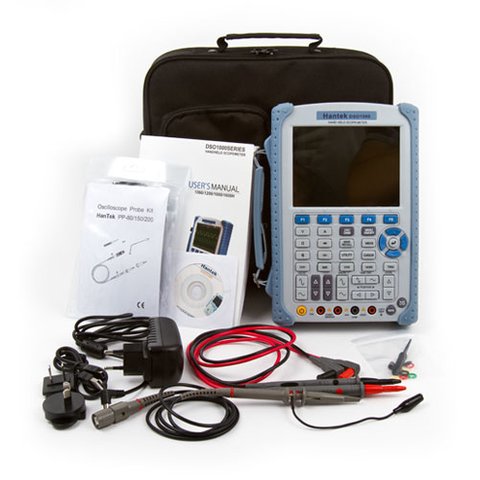

Комплектація
- Цифровий осцилограф Hantek DSO1060
- Коробка (1 шт.)
- Сумка (1 шт.)
- Інструкція (1 шт.)
- Диск з ПЗ (1 шт.)

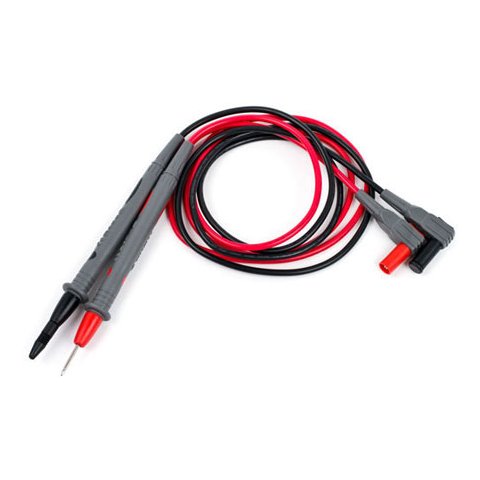

- Щупи для мультиметра (2 шт.)

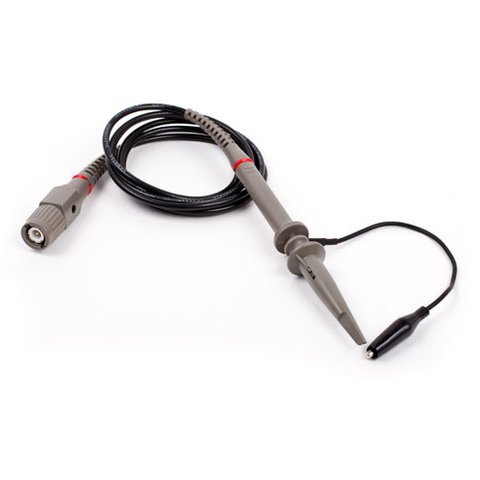

- Щупи для осцилографа (2 шт.)
- USB-кабель (1 шт.)
- Зарядний пристрій (1 шт.)
 |
 |
| Пристрій підключено до комп'ютера | Математичні функції |
 |
 |
| Мультиметр | ALT MAG, легкий пошук сигналу |
 |
 |
| Курсорні функції | Вимірювання |
 |
 |
| Режим X-Y | ШПФ |
 |
 |
| Зовнішня синхронізація | Вбудовані підказки |
 |
 |
| Тестовий сигнал частотою більше 100 МГц в еквівалентному режимі | Управління документами та файлами |
