Цифровий осцилограф UNI-T UTD2052CEX
Все про товар

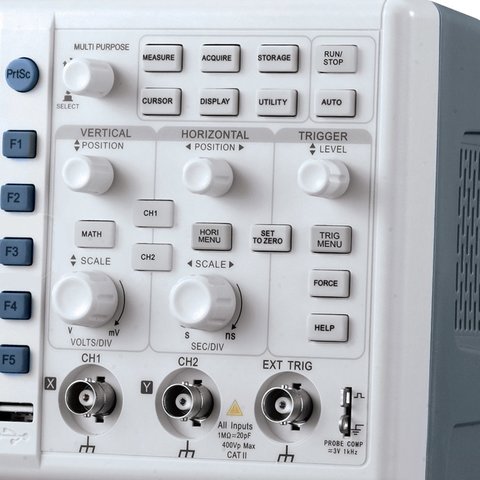

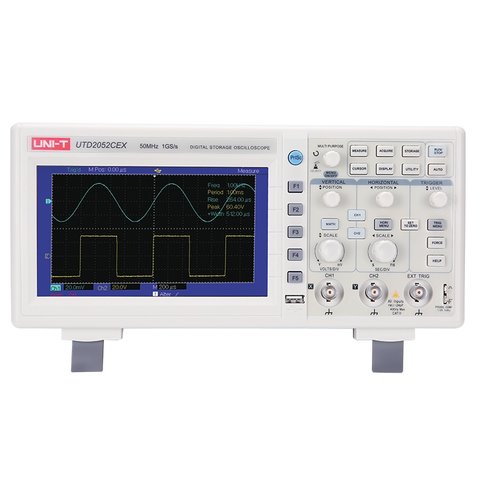

Цифровий осцилограф UNI-T UTD2052CEX зі смугою пропускання 50 МГц, частотою дискретизації 1 Гвиб/с та часом наростання ≥ 7 нс. Також має функцію вимірювань на двох каналах одночасно з виділеними входами для кожного. Регулятори і кнопки на передній панелі дають можливість точного налаштування під час тестування, включно з масштабуванням по горизонталі/вертикалі, позиціонуванням по горизонталі/вертикалі, рівнем запуску. Решта кнопок передньої панелі підписані, тому використовувати прилад зручно і просто. Осцилограф оснащений великим, високоякісним 7-дюймовим кольоровим рідкокристалічним екраном. З допомогою різнокольорових осцилограм на ньому можуть відображатися показники двох каналів.
Особливості
- 2 канали, 50 МГц.
- Глибина пам'яті: 25 кБ.
- 28 типів автоматичних вимірювань.
- Спливаюче меню для використання 14 горизонтальних ділень.
- Великий 7" кольоровий TFT РК-дисплей (800 × 480).
- Можливість робити знімки екрану і зберігати осцилограми через USB.
- Багатомовний інтерфейс користувача.
Технічні характеристики
| Модель | UTD2052CEX | UTD2102CEX |
|---|---|---|
| Смуга пропускання | 50 МГц | 100 МГц |
| Канали | 2 | |
| Частота дискретизації | 1 Гвиб/с | |
| Глибина пам'яті | 25 кБ | |
| Час наростання | ≤7 нс | ≤3.5 нс |
| Частота захоплення осцилограм | ≥2000 осц/сек | |
| Вертикальна чутливість | 1 мВ/под – 20 В/под | |
| Діапазон розгортки | 2 нс/под – 50 с/под | |
| Режими запуску розгортки | Edge, Pulse, Alternate, Video, Slope | |
| Формат зберігання даних | Setup, Wave, Bitmap | |
| Дисплей | 7" 64к кольоровий TFT РК-дисплей, 800 × 480 | |
| Інтерфейси | USB OTG | |
| Розміри | 306 × 147 × 122 мм | |
| Вага | 2,2 кг | |
Інструкція користувача
Завантажити інструкцію користувача для UNI-T UTD2052CEX (англ.).

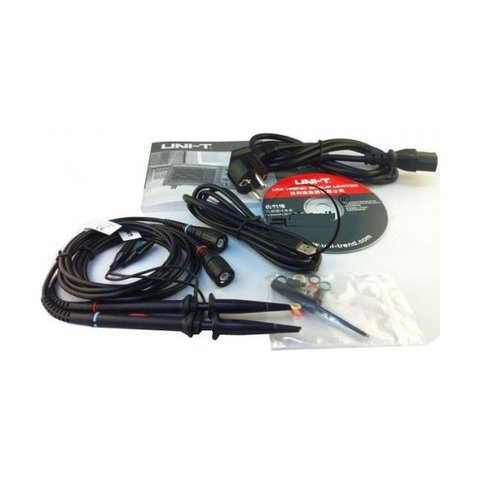

Комплектація
- Цифровий осцилограф UNI-T UT2052CEX — 1 шт.
- Щупи (1x, 10x) — 2 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- CD (ПЗ та посібник користувача) — 1 шт.
