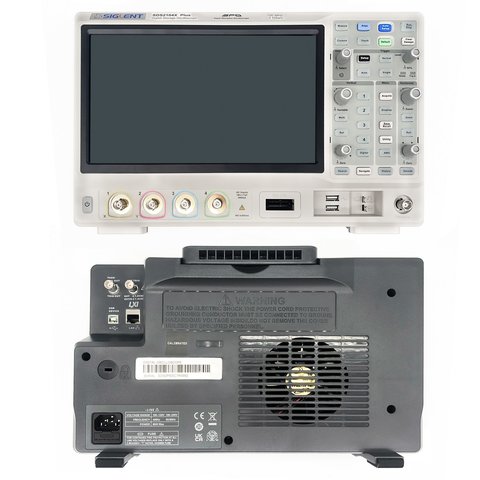

Цифровий осцилограф SIGLENT SDS2104X Plus

SIGLENT SDS2104X Plus – це настільний 4-канальний фосфорний цифровий осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 2 ГВиб/с, максимальною глибиною пам'яті 200 МБ та 10-дюймовим сенсорним дисплеєм.

Siglent SDS2104X Plus використовує технологію фосфорних осцилографів нового покоління (SPO). Максимальна швидкість захоплення осциллограм – 120 000 осц/с (стандартний режим) та 500 000 осц/с (режим сегментованої вибірки). Прилад підтримує 256 рівнів цифрової градації та режимів відображення колірної температури. Осцилограф використовує інноваційну цифрову систему запуску з високою чутливістю та низьким рівнем фонового шуму.

Особливості

• Технологія фосфорних осцилографів нового покоління (SPO).
• Швидкість захоплення осцилограм до 120 000 осц/с у стандартному режимі та до 500 000 осц/с у режимі сегментованої вибірки.
• Підтримує 256 рівнів цифрової градації та режимів відображення колірної температури.
• Цифрова система запуску.
• Інтелектуальний запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV).
• Запуск і декодування за послідовною шиною, підтримка протоколів l2C, SPI, UART, CAN, LIN (стандартно) та CAN FD, FlexRay, l2S, і MIL-STD- 1553B (опційно).
• Низький рівень фонового шуму, підтримує від 0,5 мВ/под до 10 В/под шкали напруги.
• Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 90 000) відповідно до умов запуску, встановлених користувачем.
• Функція запису осцилограм в історію (макс. довжина запису осцилограм – 90 тис кадрів).
• 50+ типів автоматичних вимірювань, підтримка підрахунку статистики з гістограмою.
• Інструменти обробки та аналізу даних: Search, Navigate, Mask Test, Bode plot, Power Analysis (опційно) та Counter.
• Математичні операції з осцилограмами (ШПФ, +, -, ×, ÷, d/dt, ∫dt, √, середнє значення, ERES та редактор формул).
• Великий вибір інтерфейсів: USB 2.0 Host × 2, USB 2.0 Device, LAN, External Trigger, Auxiliary output (TRIG OUT, PASS/FAIL).
• Підтримка USB-миші та USB-клавіатури.
• Вбудований вебсервер підтримує віддалений доступ, управління через LAN-порт.
• Можливість підключення генератора сигналів, модуля логічного аналізатора та програмного розширення для аналізу пульсації та перевірки якості електроживлення (опційно).

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для SIGLENT SDS2104X Plus (англ.).

Додаткова інформація

  Завантажити додаткову інформацію для SIGLENT SDS2104X Plus (англ.).

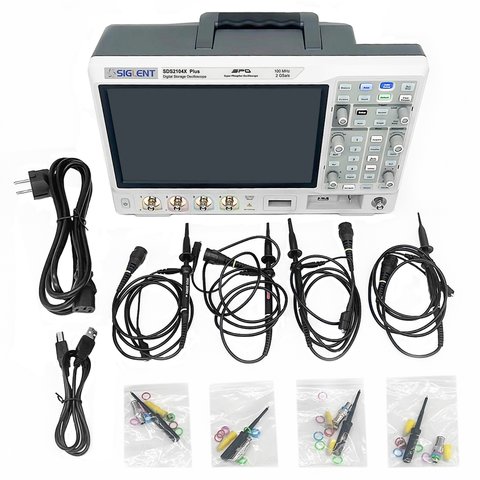

Комплектація

• Цифровий осцилограф SIGLENT SDS2104X Plus — 1 шт.

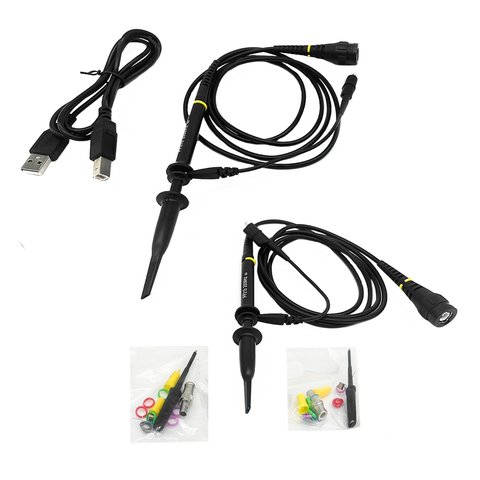

• USB-кабель — 1 шт.

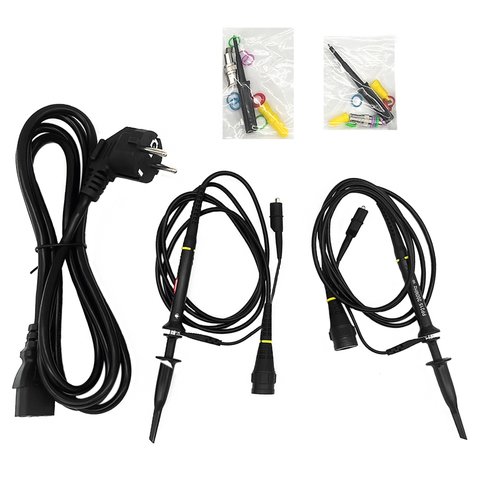

• Пасивний щуп — 4 шт.
• Кабель живлення — 1 шт.
• Посібник користувача — 1 шт.

Осцилографи та робота з ними

Діагональ екрану цифрові осцилографи:

• 10,1" TFT дисплей

Кількість каналів цифрові осцилографи:

• Чотириканальний

Смуга пропускання цифрові осцилографи:

• 100 МГц

Тип цифрові осцилографи:

• Настільний

• Сенсорний

• Фосфорний

Частота дискретизації цифрові осцилографи:

• 2 Гвиб/с

Об'єм пам'яті цифрові осцилографи:

• 200 МБ
