Цифровий осцилограф SIGLENT SDS1202CFL
Все про товар

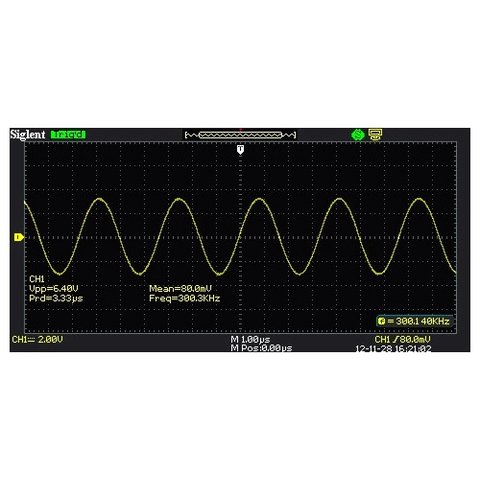

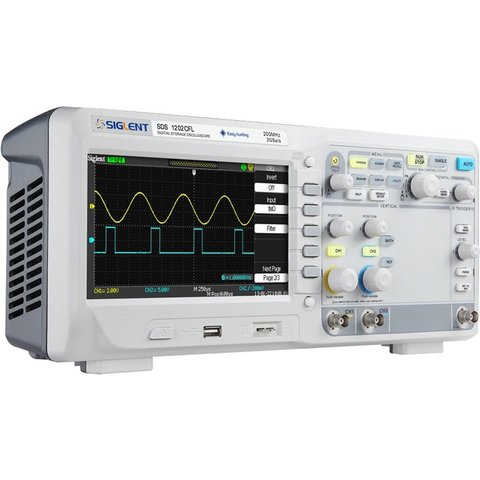

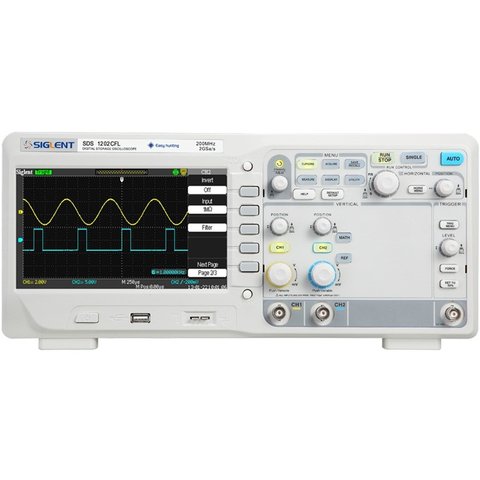

Цифровий осцилограф SIGLENT SDS1202CFL – компактний двоканальний цифровий осцилограф зі смугою пропускання 200 МГц. 7-дюймовий кольоровий рідкокристалічний TFT-дисплей осцилографа забезпечує яскраве та чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності у використанні. Глибина пам'яті 24 кБ дозволяє зберігати до 20 осцилограм та 20 налаштувань. SIGLENT SDS1202CFL має багатомовний інтерфейс користувача та вбудовану довідкову систему.
Цифровий осцилограф SIGLENT SDS1202CFL – хороший вибір для промислового контролю та вимірювань, досліджень, створення, тестування та налагодження електронних схем. Також може використовуватись в освітніх цілях.
Особливості
- Смуга пропускання: 200 МГц
- Кількість каналів: 2 + 1 канал зовнішньої синхронізації
- Частота дискретизація в режимі реального часу: 2 Гвиб/с (один канал)
- Частота дискретизації в еквівалентному режимі: 50 Гвиб/с
- Глибина пам'яті: 24 кБ
- Вертикальна чутливість: 2 мВ/под – 5 В/под
- Спеціальний цифровий фільтр та режим самописця
- Різні режими синхронізації: Edge, Pulse, Video, Slope, Alternate
- 7-дюймовий кольоровий TFT РК-дисплей для яскравого та чіткого відображення
- Інтерфейс: USB Host, USB Device, RS-232
- Вхід функції "тест пройдено/не пройдено"
- Багатомовний інтерфейс користувача (12 мов): англійська, російська, спрощена китайська, традиційна китайська, арабська, французька, німецька, іспанська, португальська, японська, корейська, італійська.
- Вбудована довідкова система
- Стандарти безпеки: EMC: EN61326; LVD: EN61010-1
- Компактний дизайн для економії місця на робочому столі
Технічні характеристики
Смуга пропускання | 200 МГц | |
Канали | 2 + 1 зовн. синхр. | |
Частота дискретизації в реальному часі | 2 Гвиб/с (один канал) 1 Гвиб/с (два канали) |
|
Частота дискретизації в еквівалентному режимі | 50 Гвиб/с | |
Глибина пам'яті | 24 кБ | |
Вертикальна чутливість | 2 мВ/под – 5 В/под | Вертикальна роздільна здатність | 8 біт |
Період наростання | < 1,7 нс | |
Діапазон часової розгортки | 2,5 нс/под.– 50 с/под. | |
Вхідний повний опір | 1 МОм || 13 пФ, 50 Ом | |
Курсорні вимірювання | Manual, Track, Auto | |
Математичні функції | додавання, віднімання, множення, ділення, ШПФ | |
Режими синхронізації | Edge, Pulse, Video, Slope, Alternate | |
Зберігання осцилограм | Внутрішня пам'ять: 20 налаштувань та 20 осцилограм (зберігання/відтворення), 4 опорні осцилограми Зовнішня пам'ять (USB): BMP, CSV, осцилограми та налаштування |
|
Вхід | AC, DC, GND | |
Загальні характеристики | ||
---|---|---|
Дисплей | 7" (178 мм) кольоровий TFT РК (480 × 234) | |

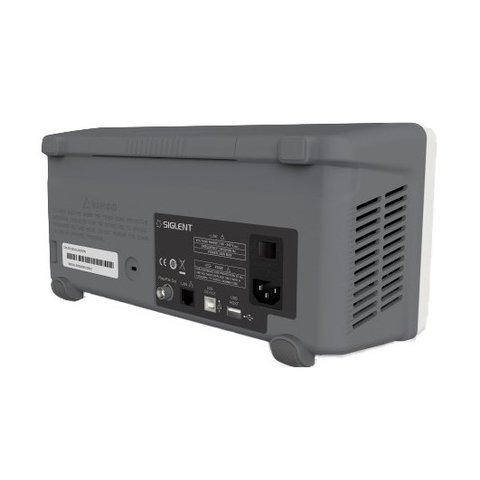

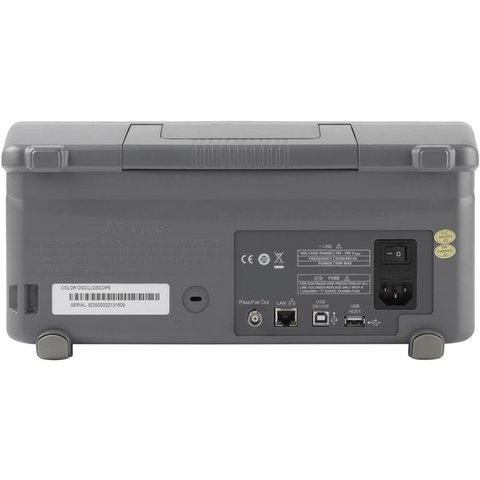

Інтерфейс | USB Host, USB Device, RS-232, P/F | |
Джерело живлення | 100 – 240 В AC, 45 Гц – 440 Гц, 50 ВА макс | |
Максимальна вхідна напруга | 400 В (Впік-пік) | |
Вага | 4,5 кг | |
Габарити | 358 × 156 × 118 мм |
Відео
Комплектація
- Цифровий осцилограф (1 шт.)
- Вимірювальний щуп (1:1, 10:1) Problex (1 шт.)
- Кабель живлення (1 шт.)
- Кабель USB (1 шт.)
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 200 МГц
Тип цифрові осцилографи:
- Настільний
Частота дискретизації цифрові осцилографи:
- 2 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 24 кБ
