Цифровий осцилограф SIGLENT SDS1072CML
Все про товар
Цифровий осцилограф SIGLENT SDS1072CML – компактний двоканальний цифровий осцилограф зі смугою пропускання 70 МГц. 7-дюймовий кольоровий рідкокристалічний TFT-дисплей осцилографа забезпечує яскраве та чітке відображення осцилограм, а кнопки з підсвічуванням додають зручності у використанні. Глибина пам'яті 2 МБ дозволяє зберігати до 20 осцилограм та 10 налаштувань. SIGLENT SDS1072CML має багатомовний інтерфейс користувача та вбудовану довідкову систему.
Цифровий осцилограф SIGLENT SDS1072CML – хороший вибір для промислового контролю та вимірювань, досліджень, створення, тестування та налагодження електронних схем. Також може використовуватись в освітніх цілях.
Особливості
- Смуга пропускання: 70 МГц
- Кількість каналів: 2 + 1 зовнішній канал
- Частота дискретизації в режимі реального часу: 1 Гвиб/с
- Частота дискретизації в еквівалентному режимі: 50 Гвиб/с
- Глибина пам'яті: 2 МБ
- Вертикальна чутливість: 2 мВ/под – 10 В/под
- Різні режими синхронізації: Edge, Pulse, Video, Slope, Alternate
- 7-дюймовий кольоровий TFT-LCD-дисплей для яскравого та чіткого відтворення
- Кнопки з підсвічуванням
- Спеціальний цифровий фільтр та режим самописця
- Інтерфейс: USB-Host, USB-Device, RS-232
- Вхід функції "тест пройдено/не пройдено"
- Прямий друк на принтерах, сумісних з PictBridge, через USB-інтерфейс
- Багатомовний інтерфейс користувача (12 мов): англійська, російська, спрощена китайська, традиційна китайська, арабська, французька, німецька, іспанська, португальська, японська, корейська, італійська
- Вбудована довідкова система
- Стандарти безпеки: EMC: EN61326; LVD: EN61010-1
- Компактний дизайн для економії місця на робочому столі

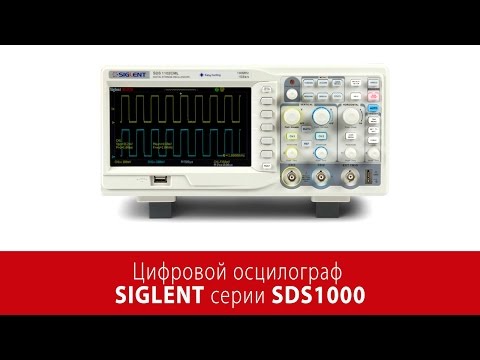

Відеоогляд цифрових осцилографів SIGLENT серії SDS1000
Технічні характеристики
| Смуга пропускання | 70 МГц | |
| Канали | 2 + 1 зовн. | |
| Частота дискретизації в реальному часі | 1 Гвиб/с (один канал) 500 Мвиб/с (два канали) |
|
| Частота дискретизації в еквівалентному режимі | 50 Гвиб/с | |
| Глибина пам'яті | 2 МБ | |
| Вертикальна чутливість | 2 мВ/под – 10 В/под | Вертикальна роздільна здатність | 8 біт |
| Період наростання | ≤ 3,5 нс | |
| Діапазон часової розгортки | 5 нс/под.– 50 с/под. | |
| Вхідний повний опір | 1 МОм || 17 пФ | |
| Курсорні вимірювання | Manual, Track, Auto | |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ | |
| Режими синхронізації | Edge, Pulse, Video, Slope, Alternate | |
| Зберігання осцилограм | Внутрішня пам'ять: 10 налаштувань та 20 осцилограм (зберігання/відтворення), 2 опорні осцилограми Зовнішня пам'ять (USB): BMP, CSV, осцилограми та налаштування |
|
| Вхід | AC, DC, GND | |
| Загальні характеристики | ||
|---|---|---|
| Дисплей | 7" (178 мм) кольоровий TFT-LCD (480 × 234) | |
| Інтерфейс | USB-Host, USB-Device, RS-232, P/F | |
| Джерело живлення | AC 100 ~ 240 В, 47 ~ 440 Гц, 50 ВА макс | |
| Максимальна вхідна напруга | 1 МОм 17 пФ 400 В (DC + PK-PK) CATI, CATII | |
| Вага | 2,5 кг | |
| Габарити | 305 × 133 × 154 мм | |
Осцилографи та робота з ними
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Двоканальний
Об'єм пам'яті цифрові осцилографи:
- 2 МБ
Тип цифрові осцилографи:
- Настільний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Смуга пропускання цифрові осцилографи:
- 70 МГц
