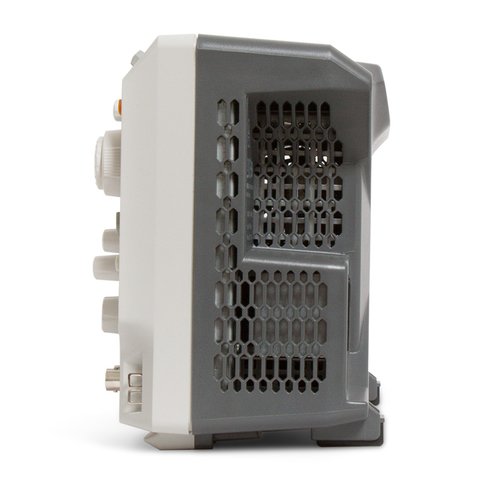

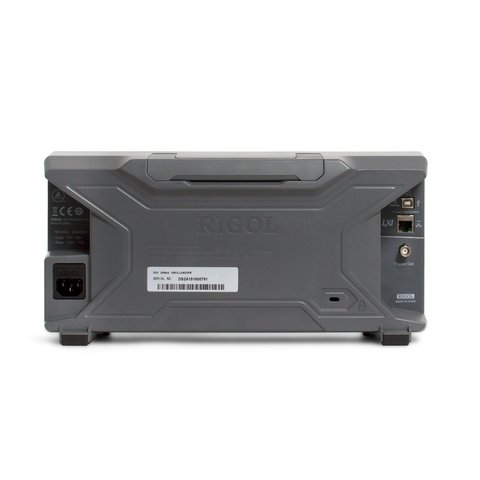

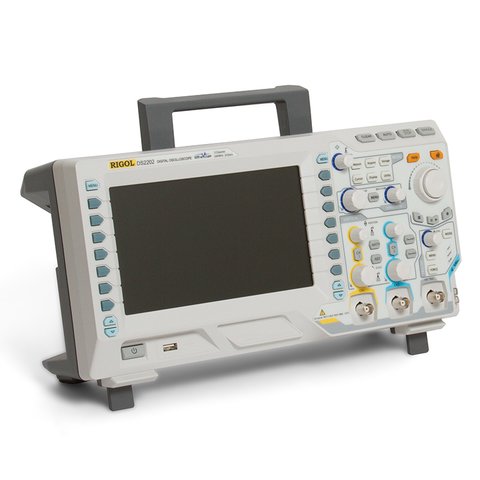

Цифровий осцилограф RIGOL DS2202
Все про товар
Цифровий осцилограф RIGOL DS2202 – високоякісний двоканальний осцилограф нового покоління (200 МГц). Цей компактний легкий цифровий осцилограф забезпечує максимально точний перегляд осцилограм та вимірювань. RIGOL DS2202 забезпечує захоплення 50 000 осцилограм в секунду.
Цифровий осцилограф RIGOL DS2202 ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень та всіх видів робіт, в яких використовуються аналогові/цифрові тести та пошук несправностей, а також для освітніх цілей.
Особливості
- Смуга пропускання: 200 МГц
- 2 канали
- Частота дискретизація в режимі реального часу: 2 Гвиб/с
- Глибина пам'яті: 14 МБ
- Інноваційна технологія UltraVision
- Вертикальна чутливість: 500 мкВ/под – 10 В/под
- Запис 50 000 осцилограм/с
- Математичні функції: додавання, віднімання, множення, швидке перетворення Фур'є
- 8-дюймовий кольоровий РК-дисплей
- Стандартні інтерфейси: USB Host & Device, LAN, AUX.
- Рекомендований інтервал між калібруваннями – 1 рік
- Автоматична ідентифікація типу щупа
- Запис осцилограм в реальному часі, відтворення та аналіз осцилограм
- Компактний дизайн, малі габарити та вага.
Інструкції
Завантажити інструкцію для цифрового осцилографа RIGOL DS2202 (англ.)
Технічні характеристики
| Смуга пропускання | 200 МГц |
| Канали | 2 |
| Частота дискретизація в реальному часі | 2 Гвиб/с (один канал), 1 Гвиб/с (два канали) |
| Глибина пам'яті | 14 МБ (станд.), 56 МБ (опц.) |
| Запис осцилограм | 50 000 осцилограм/с |
| Діапазон вертикальної чутливості | 500 мкВ/под – 10 В/под |
| Вертикальна роздільна здатність | 8 біт |
| Математичні функції | додавання, віднімання, множення, швидке перетворення Фур'є, можливість налаштування користувачем |
| Вихідна напруга | ~ 3 В, пік-пік |
| Частота | 1 кГц |
| Загальні характеристики | |
|---|---|
| Потужність | 50 Вт (макс.) |
| Напруга | 100-240 В, 45 - 440 Гц. |
| Температурний діапазон | Робочий режим: від 0°C до +50°C Неробочий режим: від -20°C до +70°C |
| Метод охолодження | Вентилятор |
| Діапазон вологості | До +35°C: ≤90% відносної вологості Від +35°C до +50°C: ≤60% відносної вологості |
| Висота | Робочий режим: до 3 000 м Неробочий режим: до 15 000 м |
| Дисплей | 8" WVGA кольоровий РК (800×480) |
| Вага | 3,9 кг (± 0,2 кг) |
| Розміри | 361,6 × 179,6 × 130,8 мм |
Відеоогляд
Сумісні вимірювальні щупи
- Щуп для осцилографа RIGOL RP2200
- Щуп для осцилографа RIGOL RP3300
- Щуп для осцилографа RIGOL RP3500
- Щуп для осцилографа RIGOL RP1300H
- Щуп для осцилографа RIGOL RP1050H
Комплектація
- Цифровий осцилограф RIGOL DS2202 (1 шт.)
- Пасивні вимірювальні щупи (2 шт.)
- Кабель живлення (1 шт.)
- Кабель USB (1 шт.)
- Коротка інструкція користувача (1 шт.)
- CD (Програмне забезпечення та інструкція користувача) (1 шт.)
Кількість каналів цифрові осцилографи:
- Двоканальний
Смуга пропускання цифрові осцилографи:
- 200 МГц
Тип цифрові осцилографи:
- Настільний
Частота дискретизації цифрові осцилографи:
- 2 Гвиб/с
Діагональ екрану цифрові осцилографи:
- 8,0" TFT дисплей
Об'єм пам'яті цифрові осцилографи:
- 14 МБ
