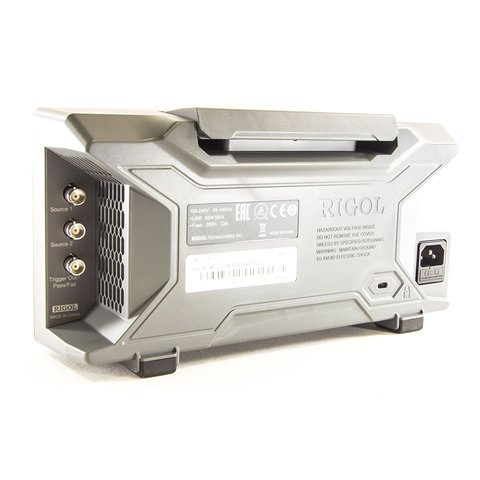

Цифровий осцилограф RIGOL DS1104Z
Все про товар
Цифровий осцилограф RIGOL DS1104Z - новий чотириканальний осцилограф економного рівня нового покоління (100 МГц). Цей компактний легкий цифровий осцилограф забезпечує виключно точний перегляд осцилограм і проведення вимірювань. RIGOL DS1104Z забезпечує захват 30 000 осцилограм в секунду, а зручний 7-дюймовий кольоровий рідкокристалічний дисплей осцилографа забезпечує яскраве і чітке відображення осцилограм.
Цифровий осцилограф RIGOL DS1104Z ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести і пошук неполадок, а також для освітніх цілей.
Особливості
- Смуга пропускання: 100 МГц.
- 4 канали.
- Частота дескритизації в реальному часі: 1 Гвиб/с.
- Глибина пам'яті: 12 МБ.
- Інноваційна технологія UltraVision.
- 7-дюймовий колоровий рідкокристалічний дисплей.
- Вертикальна чутливість: 1 мВ/под – 10 В/под.
- Математичні функції: додавання, віднімання, множення, ділення, швидке перетворення Фур'є та ін.
- Компактний дизайн, малі габарити і вага.
Технічні характеристики
| Смуга пропускання | 100 МГц |
| Канали | 4 |
| Частота дескритизації в реальному часі | 1,0 Гвиб/с |
| Глибина пам'яті | 12 МБ, 24 МБ (опц.) |
| Запис осцилограмм | 30 000 осциллограм/сек |
| Діапазон вертикальної чутливості | 1 мВ/под – 10 В/под |
| Діапазон зміщення | 1 мВ/под - 499 мВ/под: ± 2 В 500 мВ/под - 10 В/под: ± 100 В |
| Вертикальна роздільна здатність | 8 біт |
| Математичні функції | додавання, віднімання, множення, швидке перетворення Фур'є, можливість налаштування користувачем |
| Вихідна напруга | ~ 3 В, пік-пік | Частота | 1 кГц |
| Потужність | 50 Вт (макс.) |
| Напруга | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |

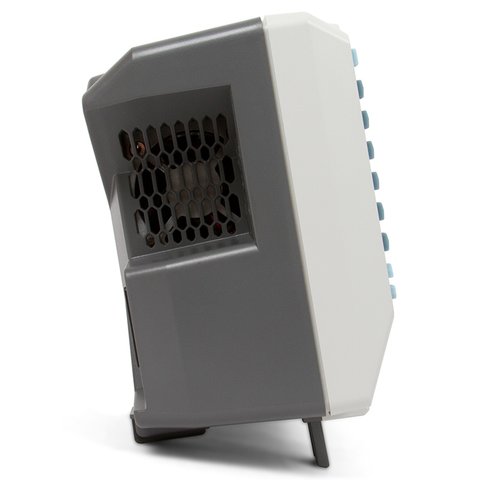

| Спосіб охолодження | вентилятор |
| Дисплей | 7-дюймовий кольоровий РК (800×480) |
| Вага | 3,8 кг (± 0,2 кг) |
| Розміри | 313,1 × 160,8 × 122,4 мм |
Відео
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1104Z.
Завантажити інструкцію користувача для RIGOL DS1104Z.

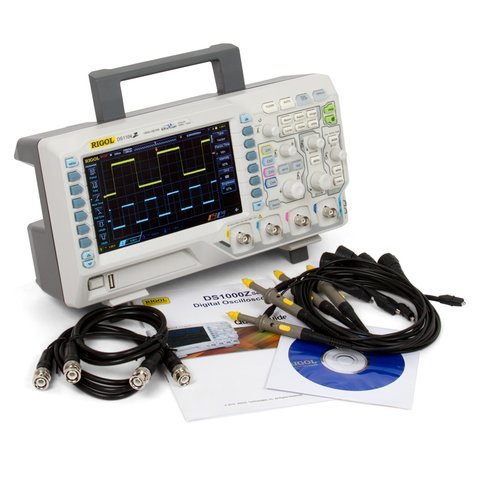

Комплектація
- Цифровий осцилограф RIGOL DS1104Z — 1 шт.
- Кабель живлення — 1 шт.
- Пасивні щупи — 4 шт.
- Кабель USB — 1 шт.
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Чотириканальний
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- Настільний
Частота дискретизації цифрові осцилографи:
- 1 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 12 МБ
