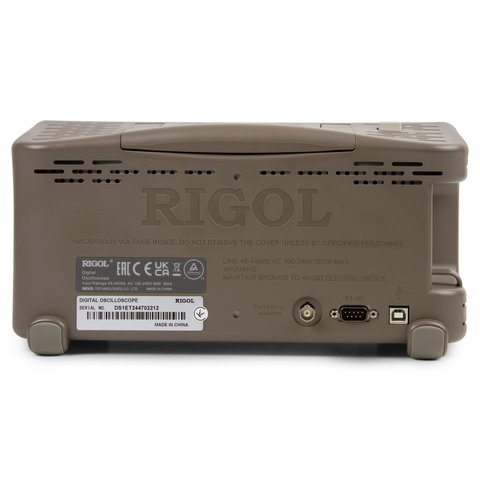

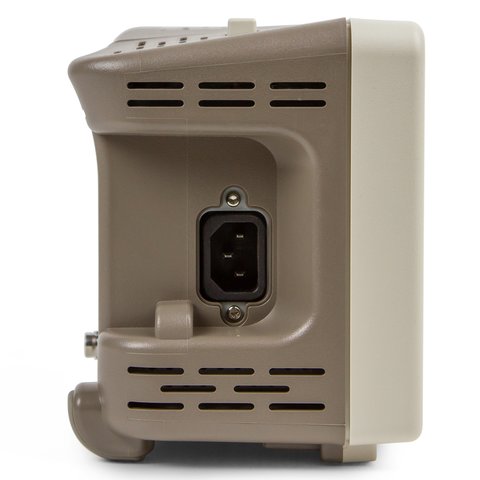

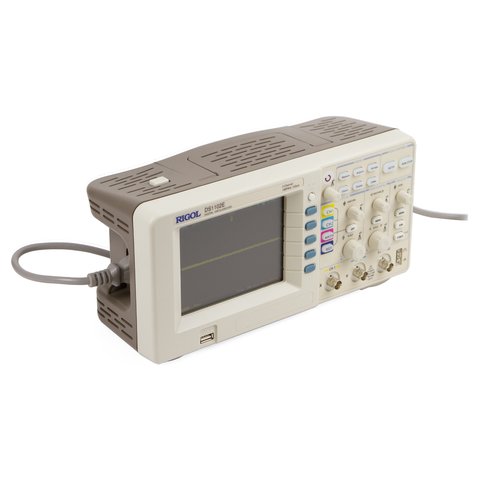

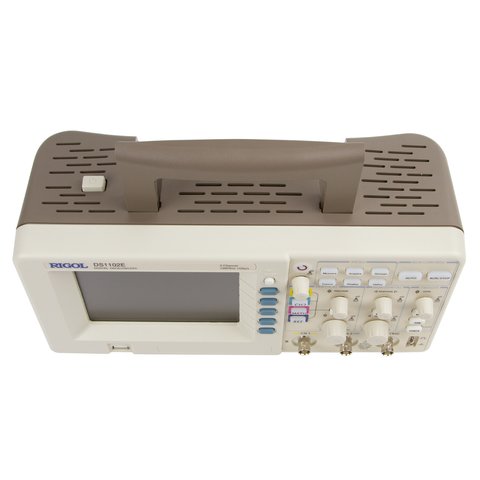

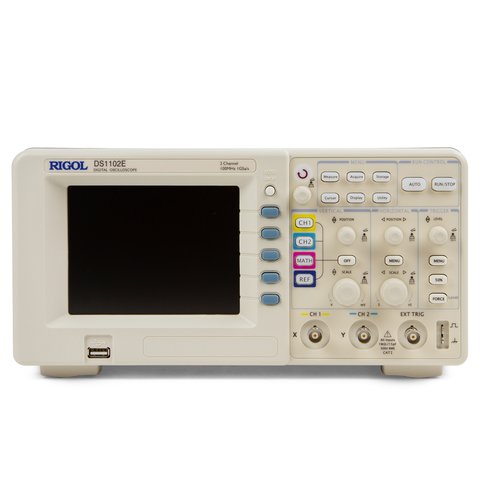

Цифровий осцилограф RIGOL DS1102E
Все про товар
RIGOL DS1102E – двоканальний цифровий осцилограф на 100 МГц з частотою дискретизації 25 Гвиб/с. Поєднання відмінної якості та приємної ціни!
Застосування
- Налагодження електронних ліній
- Перевірка функціональності електронних схем
- Перевірка логічних взаємозв'язків сигналів
- Освіта та технічні тренінги
Функції
- Максимальна частота дискретизації в реальному часі до 1 Гвиб/с та в еквівалентному режимі до 10 Гвиб/с
- Швидкість захоплення до 1000 осцилограм/с
- 2 канали зі смугою пропускання до 100 МГц
- Регульований цифровий фільтр та реєстратор осцилограм
- 20 автоматичних вимірювань
- Режими курсорних вимірювань: ручний, відслідковування та автоматичні вимірювання
- 10 осцилограм та 10 налаштувань зберігання та відтворення
- Режим запису осцилограм покадрово, збереження та відтворення
- Математичні функції: додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ)
- Режими синхронізації: за фронтом, відео, за довжиною імпульсу, затримка запуску
- Вбудована функція аналізатора спектра на основі ШПФ
- Автокалібрування
- Вбудований апаратний частотомір
- Режим "тест пройдено / не пройдено"
- Стандартний USB-інтерфейс. Прямий друк за допомогою USB-принтерів, які підтримують PictBridge
- Ультракомпактний дизайн
Програмне забезпечення UltraScope
ПЗ UltraScope розроблене для цифрових осцилографів RIGOL. Користувач може з'єднувати ПК та осцилограф через інтерфейси RS - 232, GRIP та USB. Це дозволяє керувати цифровим осцилографом з комп'ютера, зберігати дані параметрів сигналу та форму сигналу.
Інструкції
Завантажити інструкцію користувача для Rigol DS1102Е (рос.)
Зведена таблиця характеристик осцилографів Rigol серії DS1000Е
| Модель | DS1102E |
|
| Смуга пропускання | 100 МГц |
50 МГц |
| Частота дискретизації в реальному часі | 1 Гвиб/с |
|
| Частота дискретизації в еквівалентному режимі | 25 Гвиб/с |
10 Гвиб/с |
| Період наростання | 3,5 нс |
7 нс |
| Вхідний повний опір | 1 МОм ± 2% |
|
| Період горизонтальної розгортки | 1 нс/под– 50 с/под |
5 нс/под– 50 с/под |
| Дисплей | 5,6" TFT (64k, кольоровий РКД), 320х234 |
|
| Канали | 2 канали + зовнішня синхронізація
|
|
| Об'єм пам'яті | 1 МБ |
|
| Вертикальна чутливість | 2 мВ/под ～ 10 В/под |
|
| Вертикальна роздільна здатність | 8 біт
|
|
| Режим входу А1 і А2 | DC, AC, земля
|
|
| Режими синхронізації | За фронтом, відео, за довжиною імпульсу, затримка запуску, зовнішня синхронізація
|
|
| Режими синхронізації розгортки | Авто, нормальний, одиничний
|
|
| Похибка вимірювань часових інтервалів | ±0.01% |
|
| Максимальна вхідна напруга | 400 В DC, AC пік, (1 МОм вхідний опір 10Х), 5 В (Вскз, 50 Вт вхідний опір, BNC ) |
|
| Математичні функції | Додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ) |
|
| Автоматичні вимірювання | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатний коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка |
|
| Курсорні вимірювання | Режими: ручний, відслідковування та автоматичні вимірювання
|
|
| Зберігання вимірювань | 10 осцилограм та налаштувань
|
|
| Напруга-живлення / потужність споживання | 100-240 В, 40 - 440 Гц. САТ II. / 50 Вт Макс
|
|
| Вага | 2,4 кг |
|
Відео
Приклад використання аналогічного цифрового осцилографа RIGOL DS1102Е можна побачити у відеоогляді універсального генератора сигналів Rigol DG3061A.
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1102E (англ.).

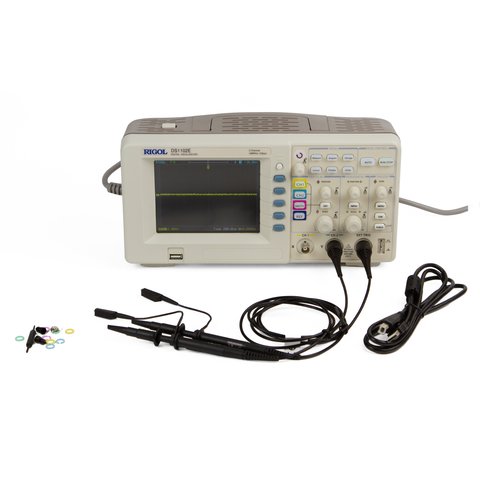

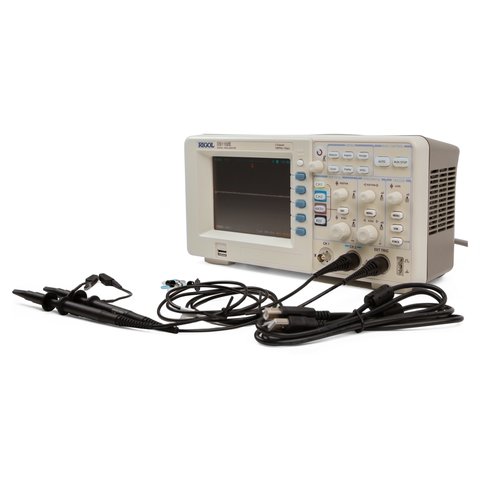

Комплектація
- Осцилограф RIGOL DS1102E
- Кабель живлення 110-220 В
- 2 вимірювальні щупи
