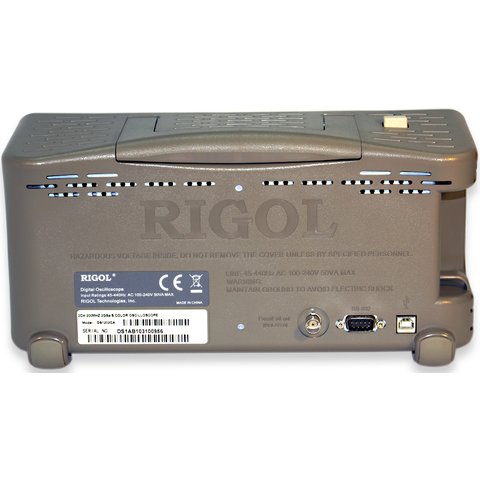

Цифровий осцилограф RIGOL DS1102CA

Особливості

• Максимальна частота дискретизації в реальному часі до 2 Гвиб/с.
• Максимальна частота дискретизації в еквівалентному режимі до 50 Гвиб/с
• Смуга пропускання до 100 МГц дозволяє достовірно захоплювати сигнали в реальному часі та спостерігати важко вловимі складові періодичних сигналів
• Швидкість оновлення до 2000 сигналів/с
• Яскравий кольоровий TFT дисплей
• Компактний, легкий, займає мало місця на столі
• Дозволяє передати записаний сигнал на генератор RIGOL серії DG 3000 з його подальшим відтворенням на ньому
• Вбудований USB-хост дозволяє підключити флеш-пам'ять, USB-принтер та оновлювати ПЗ пристрою

Розширені можливості

• Глибина пам'яті: 10 кБ (1 канал), 5 кБ (2 канали)
• 20 автоматичних вимірювань
• Курсорні вимірювання в режимах: ручний, відслідковування, автоматичні вимірювання
• Математичні функції: додавання, віднімання, множення, інвертування, швидке перетворення Фур'є (ШПФ)
• Спеціальний цифровий фільтр
• Режим покадрового запису осцилограм
• Вбудований апаратний частотомір
• Стандартні інтерфейси: USB, RS-232, USB-хост, підтримка USB-накопичувача та USB-принтера
• Функція "тест пройдено/не пройдено" в стандартній комплектації, з гальванічним ізольованим виходом
• Багатомовний інтерфейс, вбудована система допомоги

Функції синхронізації

• Регульований рівень чутливості синхронізації
• Ефективно фільтрує шум від сигналу синхронізації та дозволяє запобігти помилковій синхронізації за допомогою регулювання чутливості синхронізації
• Почергова синхронізація
• Дисплей с двома часовими розгортками, аналогічний до режимів, що раніше застосовувались в аналогових осцилографах RIGOL, дозволяє спостерігати за двома несинхронними сигналами
• Синхронізація по нахилу фронту
• Синхронізація по рівню нахилу зростаючого чи спадаючого фронту сигналу, встановленому користувачем
• Запуск по умові реєстрації зростаючого чи спадаючого фронту сигналу
• В основному використовується для спостереження за періодичними сигналами для побудови вічкової діаграми. Цей режим зазвичай присутній в просунутих осцилографах.

Відтворення сигналу

• Осцилографи RIGOL серій DS1000CA можна напряму підключати до функціональних генераторів сигналів довільної форми RIGOL серії DG. Генератори сигналів RIGOL серії DG можуть відтворювати осцилограми, збережені на осцилографі, що дуже зручно для імітаційних випробувань
• Передача сигналів з осцилографа RIGOL серії DS1000CA на генератор сигналів RIGOL DG через USB-порт
• Захоплення осцилограми
• Відновлення сигналу

Ергономіка

• Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
• Файлова система
• Легкий в користуванні, підтримує накопичувачі пам'яти USB
• Вбудована система допомоги, для входу потрібно утримувати поточну клавішу 3 секунди

Порівняльна таблиця осцилографів RIGOL серії DS1000CА

Технічні характеристики

Відео

Приклад використання аналогічного цифрового осцилографа RIGOL DS1202CA можна побачити у відеоогляді універсального генератора сигналів Rigol DG3061A.

Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Комплектація

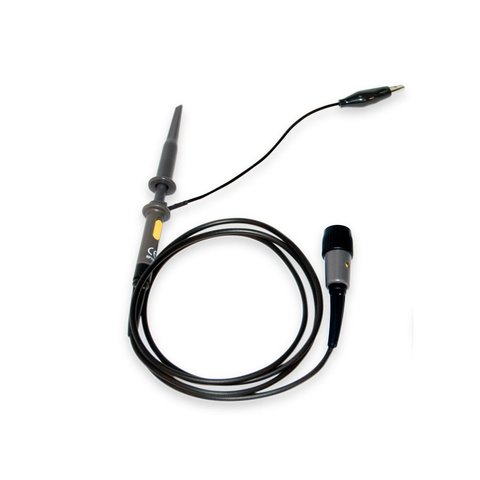

Кабель живлення 110-220 В	2 щупи
Кабель USB

Діагональ екрану цифрові осцилографи:

• 5,6" TFT дисплей

Кількість каналів цифрові осцилографи:

• Двоканальний

Об'єм пам'яті цифрові осцилографи:

• 10 кБ

Смуга пропускання цифрові осцилографи:

• 100 МГц

Тип цифрові осцилографи:

• Настільний

Частота дискретизації цифрові осцилографи:

• 2 Гвиб/с
