Цифровий осцилограф RIGOL DHO924
Все про товар
- Львів
RIGOL DHO924 – це компактний, високопродуктивний та економічний 4-х канальний цифровий осцилограф. Попри невеликі габарити, прилад вирізняється чудовими характеристиками: максимальна частота дискретизації 1,25 Гвиб/с, швидкість захоплення 1 000 000 осц/с (режим Ultra Acquire), максимальна пам'ять зберігання 50 МБ, висока роздільна здатність по вертикалі 12 біт і низький рівень шуму. Роз'єм живлення USB Type-C дозволяє живити пристрій як від стандартного адаптера живлення, так і від павербанку і проводити вимірювання в польових умовах.
Особливості
- Наднизький рівень власних шумів
- Вертикальна роздільна здатність 12 біт
- Аналогова смуга пропускання до 250 МГц, 4 аналогові канали
- 16 цифрових каналів (16-канальний логічний пробник RIGOL PLA2216 - опція)
- Максимальна частота дискретизації в режимі реального часу 1,25 Гвиб/с
- Максимальна глибина пам'яті 50 МБ
- Можливість запису і відтворення до 500 000 осцилограм
- Діапазон чутливості за вертикаллю 200 мкВ/под~10 В/под
- У режимі Ultra Acquire максимальна швидкість збору даних становить 1 000 000 осц/с
- Підтримка 256-рівневої функції цифрового світіння в градаціях сірого в реальному часі
- Різні математичні операції, вбудований потужний аналіз БПФ, функції пошуку піків
- Функція пошуку і навігації по осцилограмах, що дає змогу швидко виявляти аномалії сигналу
- Дисплей: кольоровий, сенсорний РК, діагоналлю 17,8 см високої чіткості з роздільною здатністю 1024 × 600 пікселів
- Оновлені органи управління Flex для зручнішої інтерактивної взаємодії

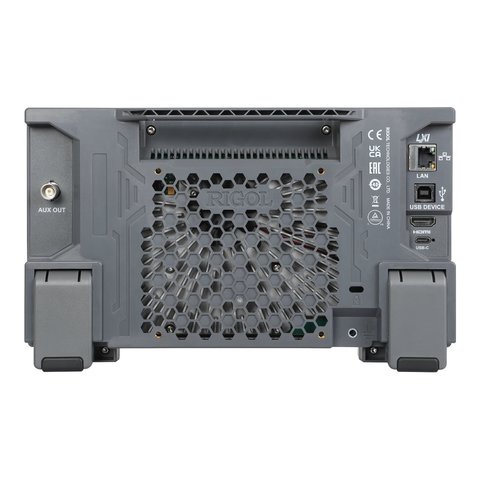

- Зовнішні інтерфейси стандартної комплектації USB Host, USB Device, LAN, HDMI
- Новий ергономічний дизайн, зручне керування
- Підтримка онлайн оновлення
Технічні характеристики
| Модель | DHO914 | DHO914S | DHO924 | DHO924S |
|---|---|---|---|---|
| Смуга пропускання | 125 МГц | 250 МГц | ||
| Час наростання | ≤2,8 нс | ≤1,4 нс | ||
| Графік Боде та функція AFG | - | ✓ | - | ✓ |
| Кількість каналів | 4 | |||
| Макс. швидкість захоплення осцилограм | 30 000 осц/с (векторний режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
| Частота дискретизації | 1,25 Гвиб/с | |||
| Макс. глибина пам'яті | 50 МБ | |||
Вертикальна роздільна здатність |
12 біт | |||
| Виявлення піків | захоплення збоїв тривалістю 1,6 нс | |||
| Дисплей | 7'' ємнісний сенсорний РК, 1024 × 600 | |||
| Напруга живлення | DC 12 В, 4 A | |||
| Потужність | макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників) | |||
| Габарити | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вага | 1,78 кг (без опаковання) / 2,78 кг (в опакованні) | |||
Посібник користувача
Завантажити посібник користувача для RIGOL DHO924 (англ.).
Повні технічні характеристики
Завантажити повні технічні характеристики для RIGOL DHO924 (англ.).
Комплектація
- Цифровий осцилограф RIGOL DHO924 — 1 шт.
- Пасивний щуп PVP2350 (350 МГц) — 4 шт.
- Мережевий кабель живлення – 1 шт
- Кабель USB – 1 шт
- Посібник користувача – 1 шт
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Чотириканальний
Тип цифрові осцилографи:
- Настільний
- Сенсорний
Смуга пропускання цифрові осцилографи:
- 250 МГц
Частота дискретизації цифрові осцилографи:
- 1,25 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 50 МБ
