Цифровий осцилограф RIGOL DHO814
Код: 915163
Все про товар
3 кг
Наявність на складі:
Гарантія: 36 місяців - Львів
4-канальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, глибиною пам'яті 25 Мточок і сенсорним дисплеєм з діагоналлю 17,8 см.
Гуртом дешевше
Увага! Відправлення товару протягом 5 робочих днів.

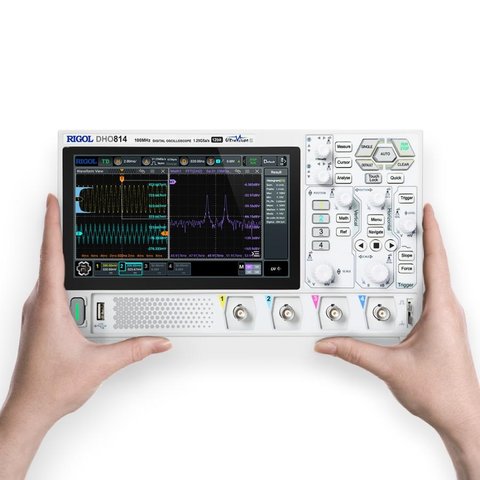

RIGOL DHO814 – це високопродуктивний чотириканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
Особливості
- 12-розрядний АЦП: висока роздільна здатність і зміщення, тракт сигналу з низьким рівнем шуму, точніші вимірювання.
- Можливість перевірки слабких сигналів завдяки 12-бітовій вертикальній роздільній здатності з 4096 рівнями квантування, що в 16 разів перевищує рівні квантування 8-бітних систем.

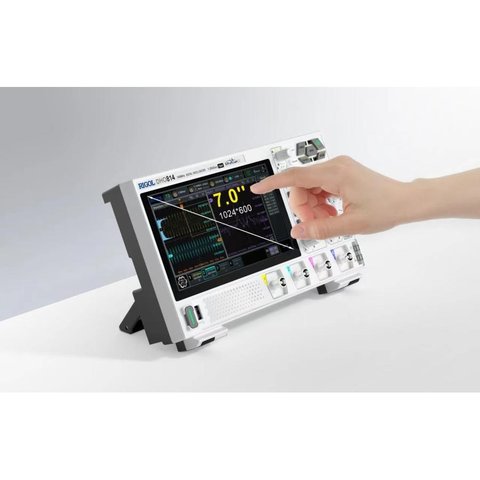

- 7-дюймовий сенсорний дисплей високої роздільної здатності.
- Швидкість захоплення осцилограм – 1000000 осц/с; дозволяє швидко виявляти збої та аномалії сигналу та гарантує плавний робочий процес – навіть з вимірюваннями, спектром, математикою або тривалим збиранням даних.

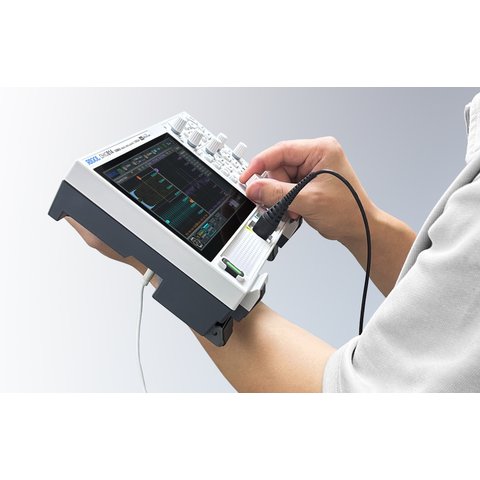

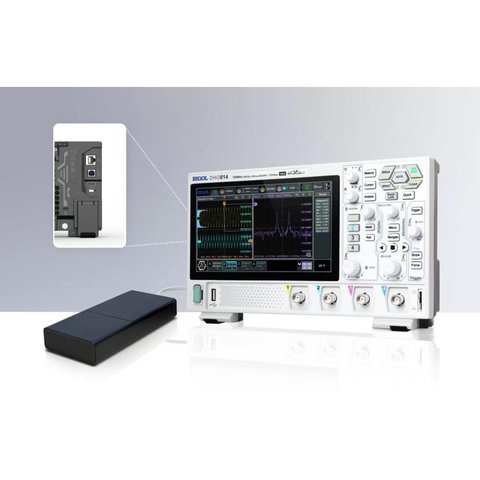

- Інтерфейс Type-C дозволяє живити пристрій від портативного джерела живлення та проводити тестування навіть у польових умовах.

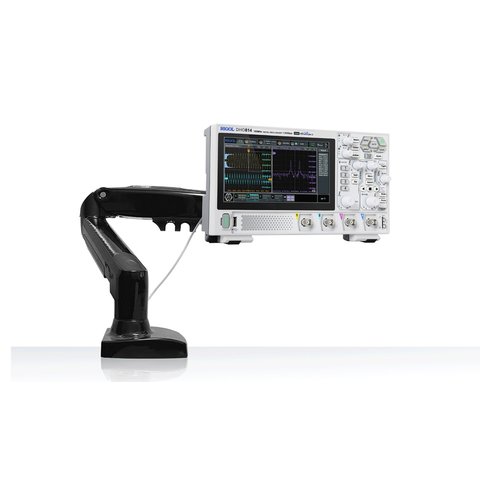

- Має компактні розміри і може використовуватись зі стандартним кріпленням для моніторів, що дає більше простору для роботи.

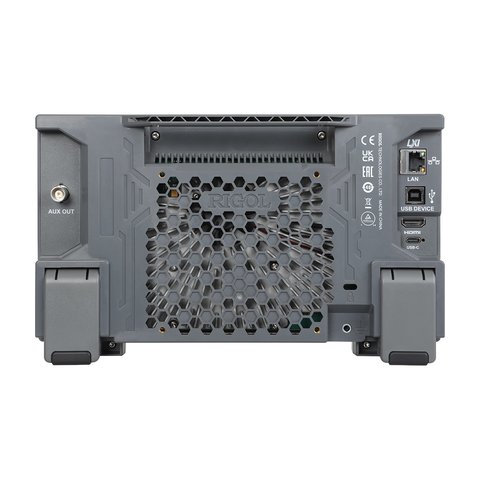

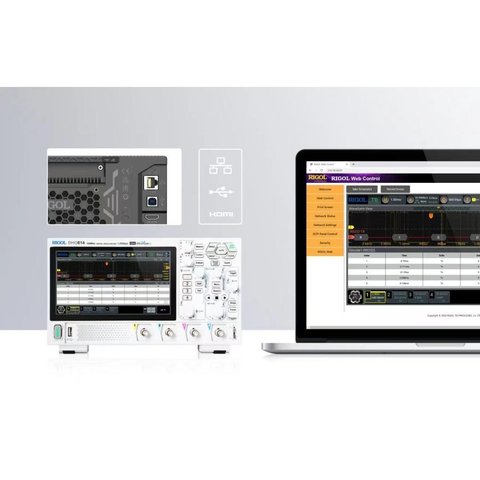

- Вихідні інтерфейси USB, LAN і HDMI підтримують дистанційне керування і дозволяють проводити конференції.
Технічні характеристики
Модель | DHO802 | DHO804 | DHO812 | DHO814 |
---|---|---|---|---|
Смуга пропускання | 70 MГц | 70 MГц | 100 MГц | 100 MГц | п
Кількість каналів | 2 | 4 | 2 | 4 |
Час наростання | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс |
Частота дискретизації | 1 канал: 1,25 ГВиб/с 2 канали: 625 МВиб/с кожен 4 канали: 312,5 МВиб/с кожен |
|||
Швидкість захоплення осцилограм | 30 000 осц/с (векторний режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
Глибина пам'яті (стандартна) | 1 канал: 25 Мточок 2 канали: по 10 Мточок кожен 4 канали: по 1 Мточок кожен |
|||
Вертикальна роздільна здатність | 12 біт | |||
Дисплей | 7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 | |||
Інтерфейс живлення | Type-C | |||
Напруга живлення | DC 12 В, 4 A | |||
Потужність | макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників) | |||
Габарити | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
Вага | 1,78 кг (без опаковання) / 2,78 кг (в опакованні) |
Посібник користувача
Завантажити посібник користувача для RIGOL DHO814 (англ.).
Характеристики
Завантажити характеристики для RIGOL DHO814 (англ.).
Комплектація
- Цифровий осцилограф RIGOL DHO814 — 1 шт.
- Пробники осцилографічні PVP3150 (150 МГц) — 4 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Дріт для заземлення — 1 шт.
Діагональ екрану цифрові осцилографи:
- 7,0" TFT дисплей
Кількість каналів цифрові осцилографи:
- Чотириканальний
Смуга пропускання цифрові осцилографи:
- 100 МГц
Тип цифрові осцилографи:
- Настільний
- Сенсорний
Частота дискретизації цифрові осцилографи:
- 1,25 Гвиб/с
Об'єм пам'яті цифрові осцилографи:
- 25 МБ
